デュアルシャフトネマ23バイポーラ1.2Nm(169.9oz.in)2.8A57x57x56mm4線

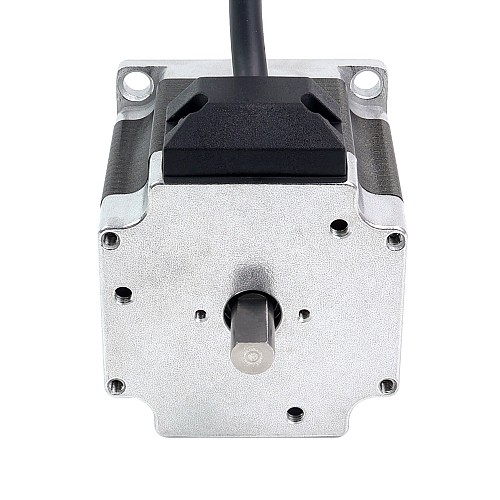

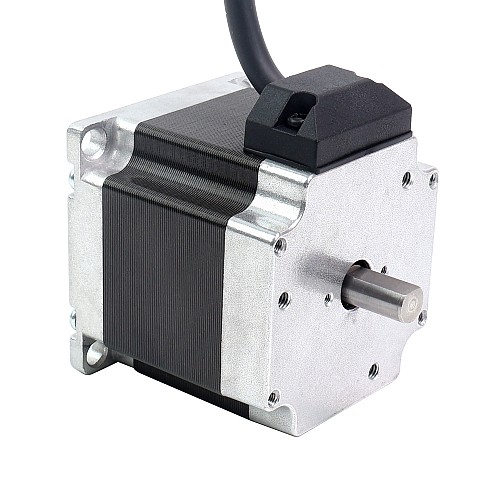

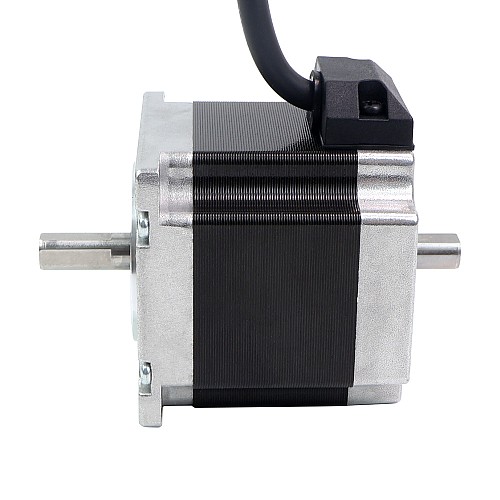

これは、13.5mm の長いリア シャフトと 1.2Nm (169.9oz.in) の保持トルク、シャフト径 8mm のデュアル シャフト モーターです。リア エンド キャップには、ブレーキやハンド ホイールのエンコーダーに使用できるネジ穴があります。

電気的仕様

• メーカー部品番号：23HS22-2804D
• モータータイプ：バイポーラステッパー
• ステップ角：1.8度
• 保持トルク：1.2Nm(169.9oz.in)
• 定格電流/相：2.8A
• 相抵抗：0.95オーム
• インダクタンス：3.0mH±20％(1KHz)
• 絶縁クラス: B 130°C[266°F]

物理的仕様

• フレームサイズ：57 x 57mm
• 本体長さ：56mm
• 軸径：Φ8mm
• シャフト長さ：21mm
• Dカット長さ：15mm
• リアシャフト長さ：13.5mm
• リアシャフト径：Φ8mm
• リード数：4
• リード長：500mm

繋がり
