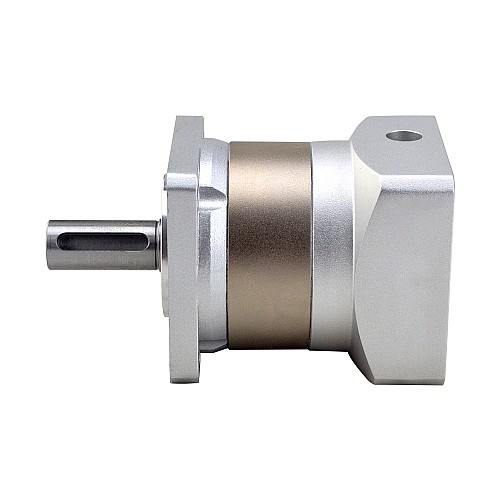

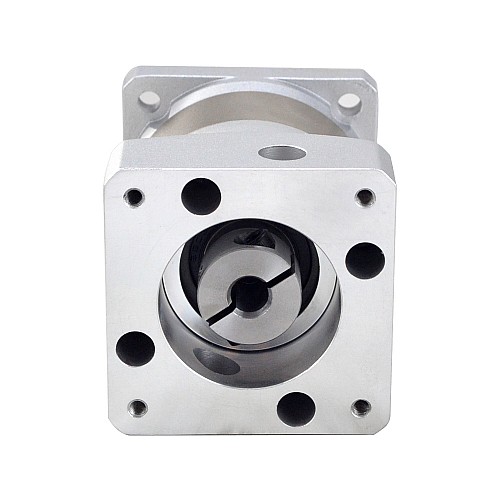

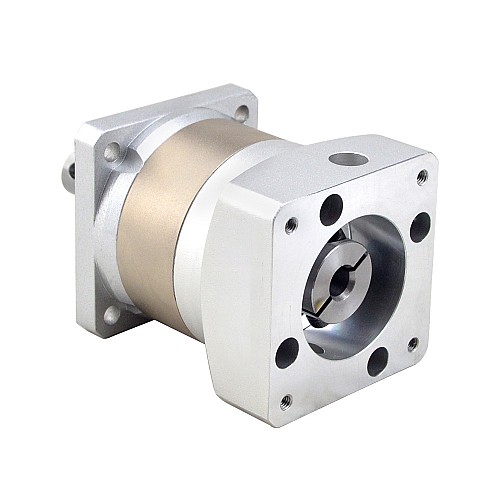

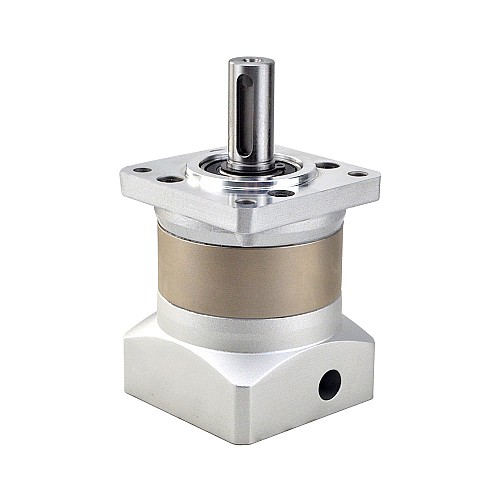

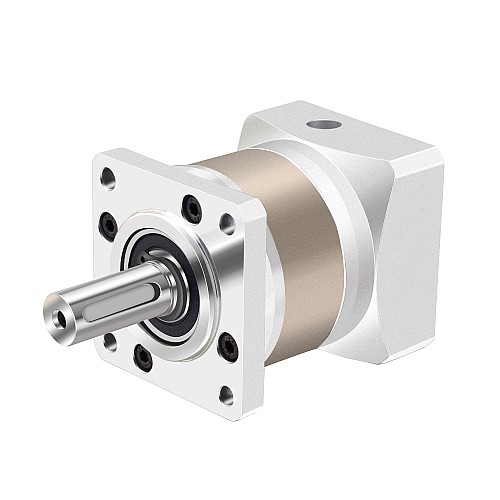

EGシリーズ遊星ギアボックスギア比10:1バックラッシュ15分角 8mmシャフトネマ23ステッピングモーター用

このギアボックスのサイズは 60 x 60mm、入力シャフトの直径は 8mm です。 この高精度遊星ギアボックスはEGシリーズギアボックスに属しており、ギア比は10：1で、最大15分角のバックラッシュがあります。これは、並外れた価値で優れた精度と信頼性を必要とするアプリケーションに最適です。このインラインプラネタリギアボックスには、Nema 23ステッピングモーター、ブラシレスDCモーターの標準的な直径8mmのシャフトに一致する入力シャフトカップリングが組み込まれています。

ギアボックスの仕様

• 部品番号：EG23-G10-D8
• ギアボックスのタイプ: 平歯車減速機
• ギアの材質: 合金鋼
• ギア比：10:1
• 効率：94％
• 慣性モーメント: 0.13kg·cm²
• 無負荷時のバックラッシュ：<= 15arcmin
• 最大許容トルク：10Nm（88.51lb-in）
• モーメント許容トルク：20Nm（177.01lb-in）
• ノイズ：<= 55dB(1000rpm)/65dB(3000rpm)
• 防水定格：IP54
• 寿命：20000時間

物理的仕様

• フレームサイズ：60 x 60mm
• ギアボックスの長さ：73.5mm
• 出力軸タイプ：キー溝
• 出力軸径：Φ14mm
• 出力シャフトの長さ：35mm
• 入力軸径：Φ8mm
• 入力軸長さ：12-31mm
