EG シリーズ遊星ギアボックス ギア比 5:1 バックラッシュ 15 分角 8mm シャフト用 Nema 23 ステッピング モーター

EG シリーズ遊星ギアボックス ギア比 5:1 バックラッシュ 15 分角 8mm シャフト用 Nema 23 ステッピング モーター
EG シリーズ遊星ギアボックス ギア比 5:1 バックラッシュ 15 分角 8mm シャフト用 Nema 23 ステッピング モーター
EG シリーズ遊星ギアボックス ギア比 5:1 バックラッシュ 15 分角 8mm シャフト用 Nema 23 ステッピング モーター
EG シリーズ遊星ギアボックス ギア比 5:1 バックラッシュ 15 分角 8mm シャフト用 Nema 23 ステッピング モーター
EG シリーズ遊星ギアボックス ギア比 5:1 バックラッシュ 15 分角 8mm シャフト用 Nema 23 ステッピング モーター
EG シリーズ遊星ギアボックス ギア比 5:1 バックラッシュ 15 分角 8mm シャフト用 Nema 23 ステッピング モーター
EG シリーズ遊星ギアボックス ギア比 5:1 バックラッシュ 15 分角 8mm シャフト用 Nema 23 ステッピング モーター
EG シリーズ遊星ギアボックス ギア比 5:1 バックラッシュ 15 分角 8mm シャフト用 Nema 23 ステッピング モーター
EG シリーズ遊星ギアボックス ギア比 5:1 バックラッシュ 15 分角 8mm シャフト用 Nema 23 ステッピング モーター
EG シリーズ遊星ギアボックス ギア比 5:1 バックラッシュ 15 分角 8mm シャフト用 Nema 23 ステッピング モーター
EG シリーズ遊星ギアボックス ギア比 5:1 バックラッシュ 15 分角 8mm シャフト用 Nema 23 ステッピング モーター
EG シリーズ遊星ギアボックス ギア比 5:1 バックラッシュ 15 分角 8mm シャフト用 Nema 23 ステッピング モーター
EG シリーズ遊星ギアボックス ギア比 5:1 バックラッシュ 15 分角 8mm シャフト用 Nema 23 ステッピング モーター
EG シリーズ遊星ギアボックス ギア比 5:1 バックラッシュ 15 分角 8mm シャフト用 Nema 23 ステッピング モーター
EG23-G5-D8
出力軸タイプキー溝
ギア比(xx:1)5
無負荷時のバックラッシュ<=15 arcmin
入力軸の直径(mm)8
質問する

ダウンロード

EG23-G5-D8 Full DatasheetPDF · 135.22KBEG23-G5-D8.STEPSTEP · 812.55KBダウンロードにはログインが必要です
同シリーズ
型番出力軸タイプギア比(xx:1)無負荷時のバックラッシュ入力軸の直径(mm)価格在庫
EG23-G10-D10キー溝10<=15 arcmin10¥5,625在庫あり
EG23-G10-D6キー溝10<=15 arcmin6.35¥5,625在庫あり
EG23-G10-D8キー溝10<=15 arcmin8¥5,625在庫あり
EG23-G20-D10キー溝20<=20 arcmin10¥7,734在庫あり
EG23-G20-D6キー溝20<=20 arcmin6.35¥7,734在庫あり
EG23-G20-D8キー溝20<=20 arcmin8¥7,734在庫あり
EG23-G5-D10キー溝5<=15 arcmin10¥5,625在庫あり
EG23-G5-D6キー溝5<=15 arcmin6.35¥5,625在庫あり
EG23-G5-D8キー溝5<=15 arcmin8¥5,625在庫あり
EG23-G50-D10キー溝50<=20 arcmin10¥7,734在庫あり
EG23-G50-D10-USEDキー溝50<=20 arcmin10¥8,181在庫あり
EG23-G50-D6キー溝50<=20 arcmin6.35¥7,734在庫あり
EG23-G50-D6-USEDキー溝50<=20 arcmin6.35¥5,458在庫あり
EG23-G50-D8キー溝50<=20 arcmin8¥7,734在庫あり
EG シリーズ遊星ギアボックス ギア比 5:1 バックラッシュ 15 分角 8mm シャフト用 Nema 23 ステッピング モーター
このギアボックスのサイズは 60 x 60 mm、入力シャフトの直径は 8mm です。 この高精度遊星ギアボックスはEGシリーズギアボックスに属しており、ギア比は5：1で、最大15分角のバックラッシュ... 続きを読む
1 レビュー • レビューを書く
から
¥5,625
5 + ¥5,392
10 + ¥5,179
50 + ¥4,981
100 + ¥4,798

国をクリックして、リアルタイムの在庫をご確認ください。

カートに入れる
お気に入りリストに入れる 比較リストに入れる
かんたん返品

お届けから30日以内なら返品できます。まずはご連絡ください。あとは私たちが対応いたします。

続きを読む
24時間以内に発送します！
24 時間以内に発送とは、基本的に、十分な在庫がある場合、商品が 24 時間以内に出荷または倉庫から出荷されることを意味します。続きを読む.
地元の倉庫を選んで、より多くのメリットを享受しましょう!
日本のお客様は国内倉庫をお選びください。配送が早く、アフターサービスも便利で、通関手続きも不要です。中国倉庫はすべての国からご利用いただけます。

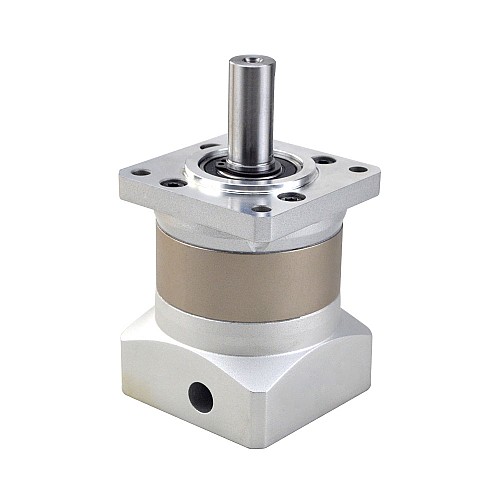

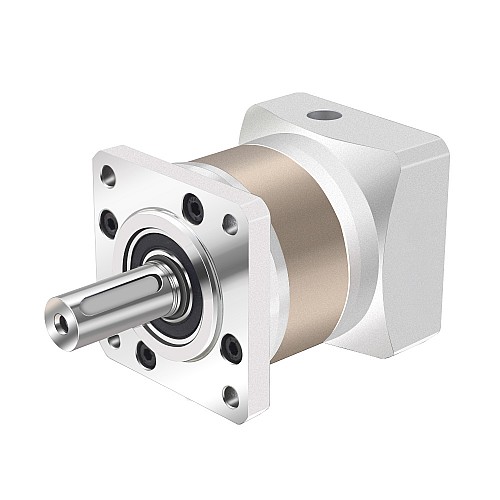

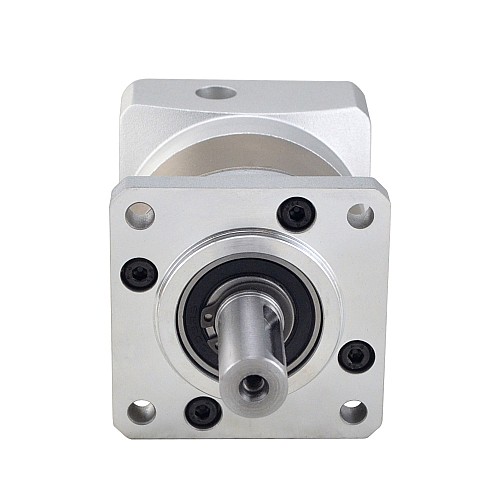

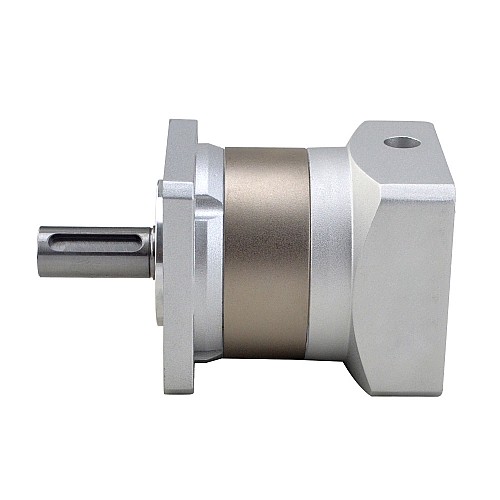

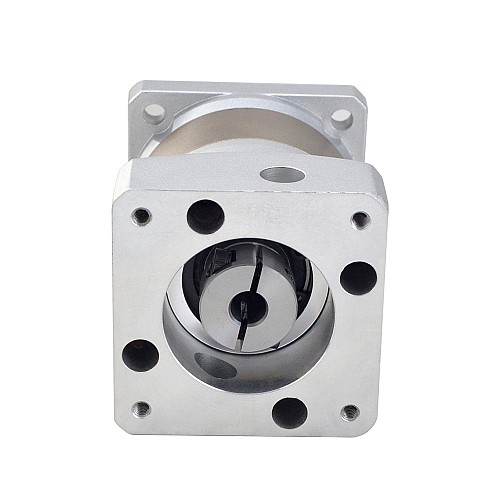

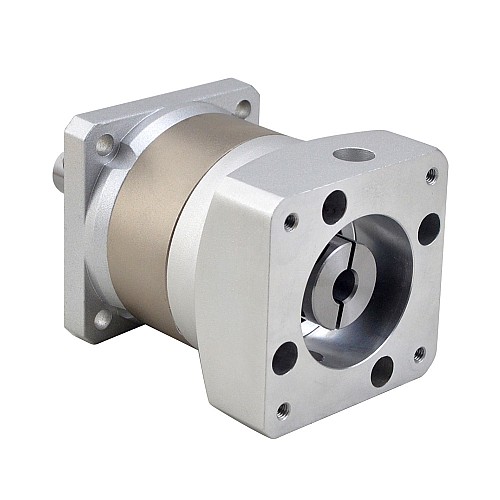

このギアボックスのサイズは 60 x 60 mm、入力シャフトの直径は 8mm です。 この高精度遊星ギアボックスはEGシリーズギアボックスに属しており、ギア比は5：1で、最大15分角のバックラッシュがあります。これは、並外れた価値で優れた精度と信頼性を必要とするアプリケーションに最適です。このインラインプラネタリギアボックスには、Nema 23ステッピングモーター、ブラシレスDCモーターの標準的な直径8mmのシャフトに一致する入力シャフトカップリングが組み込まれています。

ギアボックスの仕様

  • 部品番号：EG23-G5-D8
  • ギアボックスのタイプ: 平歯車減速機
  • ギアの材質: 合金鋼
  • ギア比：5:1
  • 効率：94％
  • 慣性モーメント: 0.13kg·cm²
  • 無負荷時のバックラッシュ：<= 15arcmin
  • 最大許容トルク：28Nm（247.82lb-in）
  • モーメント許容トルク：56Nm（495.64lb-in）
  • ノイズ：<=55dB(1000rpm)/65dB(3000rpm)
  • 防水定格：IP54
  • 寿命：20000時間

物理的仕様

  • フレームサイズ：60 x 60mm
  • ギアボックスの長さ：73.5mm
  • 出力軸タイプ：キー溝
  • 出力軸径：Φ14mm
  • 出力シャフトの長さ：35mm
  • 入力軸径：Φ8mm
  • 入力軸長さ：12-31mm
物理仕様
IP等級 54
ギアの材質 合金鋼
ギアボックスタイプ 平歯車減速機
ギアボックスの長さ(mm) 73.5
ギア比(xx:1) 5
フレームサイズ(mm) 60 x 60
入力軸の直径(mm) 8
入力軸の長さ(mm) 12 - 31
出力軸タイプ キー溝
出力軸の長さ(mm) 35
出力軸径(mm) 14
無負荷時のバックラッシュ <=15 arcmin
製品シリーズ EG
適合するモーターサイズ Nema 23 ステッパーモーター
重量(g) 856
