MG シリーズ遊星ギアボックスギア比 10:1 バックラッシュ 30 分角 8mm シャフト Nema 23 ステッピングモーター

MG シリーズ遊星ギアボックスギア比 10:1 バックラッシュ 30 分角 8mm シャフト Nema 23 ステッピングモーター

0 レビュー - レビューを書く

¥3,100

5 + ¥2,998

10 + ¥2,901

50 + ¥2,812

100 + ¥2,727

在庫あり: 10000
モデル: MG23-G10-D8
総重量: 0.75kg
認証: ISO, CE, REACH

オプション:

発送元

中国

アメリカ

ドイツ

イギリス

数量

カートに入れる

質問

ウイッシュリストに入れる比較リストに入れる

「中古製品」とはどういう意味ですか？

アメリカ、イギリス、EU、オーストラリア、ロシアのお客様は、現地倉庫の選択を優先してください。EUについては、ドイツの倉庫を選択してください。
この選択の利点には、配送時間の短縮と、関税が発生しないための全体的なコストの削減が含まれます。

24時間以内に発送します！

24 時間以内に発送とは、基本的に、十分な在庫がある場合、商品が 24 時間以内に出荷または倉庫から出荷されることを意味します。続きを読む.

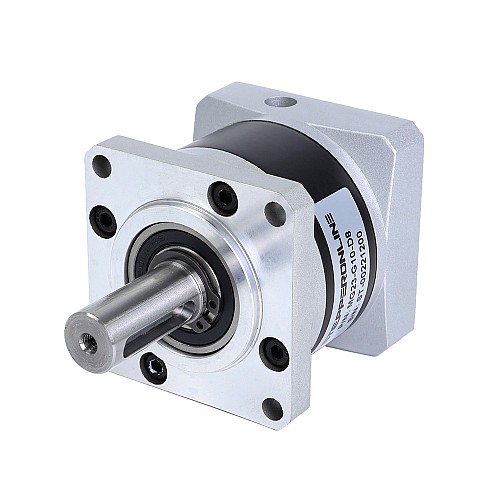

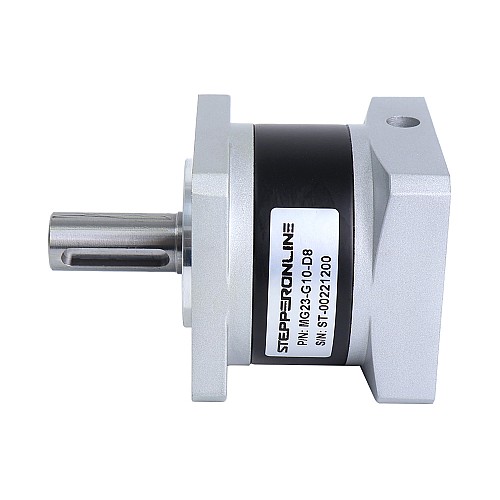

この高精度遊星ギアボックスはMGシリーズギアボックスに属しており、ギア比は10：1で、最大30arc-minのバックラッシュがあります。 EGシリーズの鋼製歯車とは異なり、MGシリーズの歯車は粉末冶金で作られています。優れた精度を必要とするが低コストを必要とするアプリケーションに最適です。

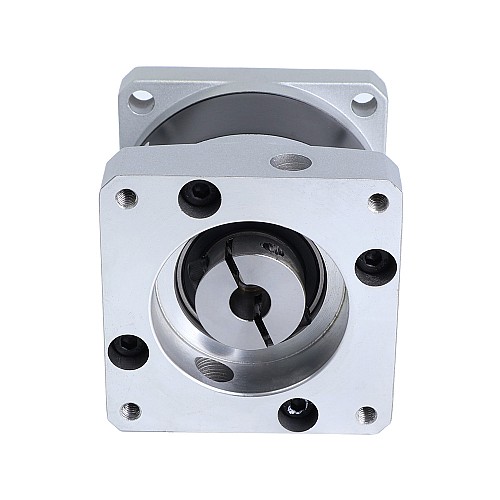

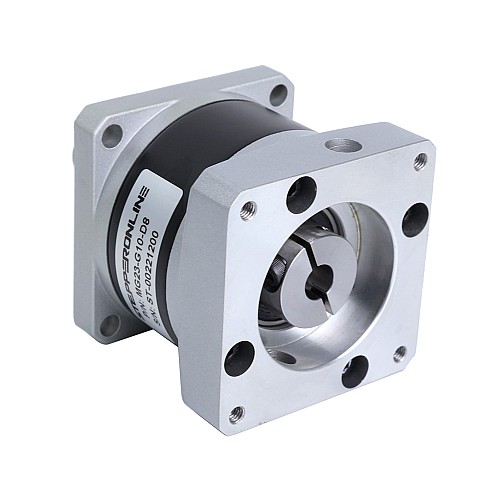

このインラインプラネタリギアボックスには、Nema 23ステッピングモーター、ブラシレスDCモーター、ブラシ付きDCモーターの標準的な直径8mmのショートシャフトに一致する入力シャフトカップリングが組み込まれています。
適合モーターの1つは23HS30-2904Sです。他のモーターについては、当社の技術サポートに連絡してモーターシャフトをカスタマイズしてください。

ギアボックスの仕様

部品番号：MG23-G10-D8
ギアボックスのタイプ: 平歯車減速機
ギアの材質: 粉末冶金
ギア比：10:1
効率：90％
慣性モーメント: 0.13kg·cm²
無負荷時のバックラッシュ：<= 30arcmin
最大許容トルク：10Nm（88.51lb-in）
ノイズ：<=55dB(1000rpm)/65dB(3000rpm)
防水定格：IP54
寿命：20000時間

物理的仕様

フレームサイズ：57 x 57mm
ギアボックスの長さ：55.5mm

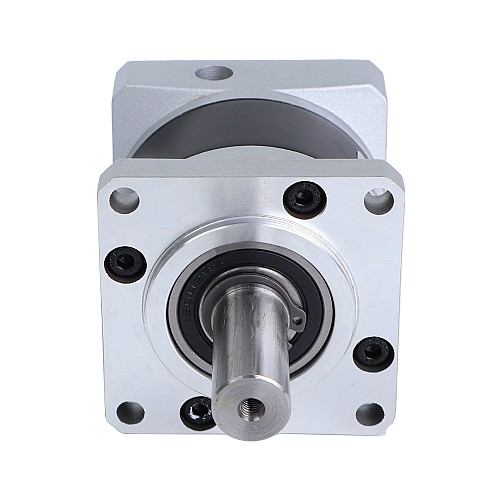

出力軸タイプ：キー溝
出力軸径：Φ14mm
出力シャフトの長さ：34mm
入力軸径：Φ8mm
入力軸長さ：8-14mm

このMGシリーズのギアボックスは、シャフト長が8～14mmの短軸モーターにのみ適しています。
標準シャフト（21.5～25mm）のNEMA 23ステッピングモーターが必要な場合は、MGLシリーズモデルを選択してください: MGL23-G10-D8

物理仕様
ギアの材質	粉末冶金
ギアボックスの長さ(mm)	55.5
ギアボックスタイプ	平歯車減速機
ギア比(xx:1)	10
フレームサイズ(mm)	57 x 57
入力軸の直径(mm)	8
入力軸の長さ(mm)	8 - 14
出力軸の長さ(mm)	34
出力軸タイプ	キー溝
出力軸径(mm)	14
在庫方法	専用のインベントリ
無負荷時のバックラッシュ	<=30arcmin
製品シリーズ	MG
適合するモーターサイズ	Nema 23 ステッパーモーター
重量(g)	750
