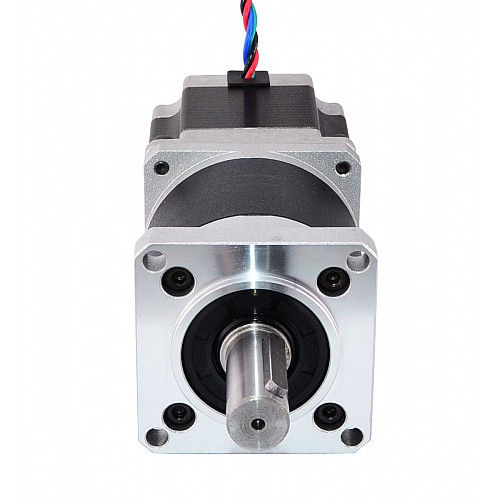

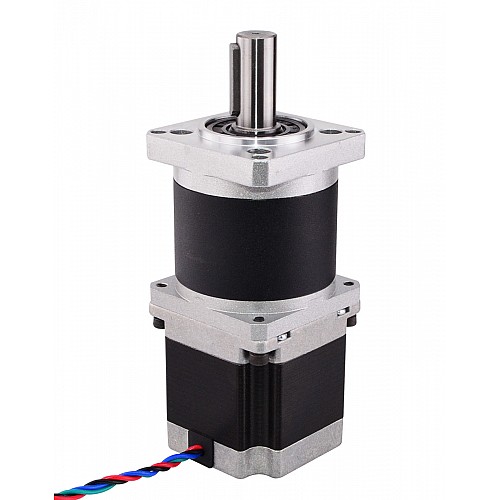

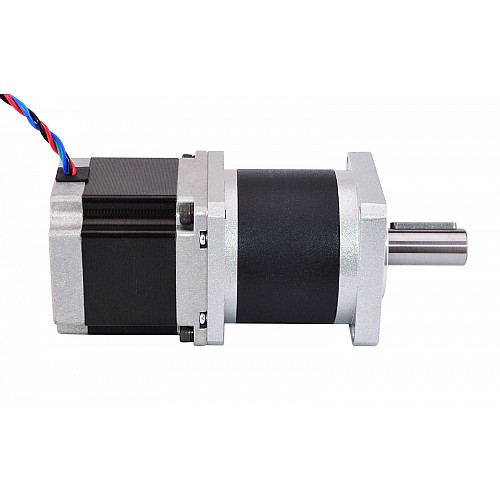

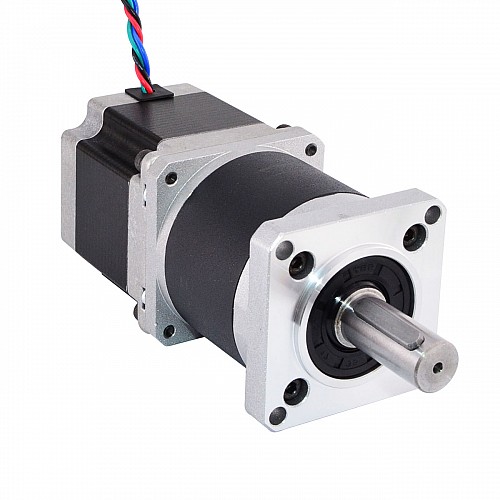

Nema 23 ステッピング モーター L=55mm ギア比 20:1 高精度遊星ギアボックス

このNema23ステッピングモーターは、本体55mm、定格電流2.8Aで、ギア比20：1の61.65mm遊星ギアボックスと統合されています。これは、特別なスペースがあるが、低速および/または高トルクを必要とするアプリケーションに適したソリューションです。

電気的仕様

• 部品番号：23HS22-2804S-HG20
• モータータイプ：バイポーラステッパー
• ステップ角：0.09度
• ギアボックスなしの保持トルク：103Ncm（146oz.in）
• 定格電流/相：2.8A
• 相抵抗：0.9ohms
• インダクタンス：2.8mH±20％（1KHz）
• 絶縁クラス：B 130°C[266°F]

ギアボックスの仕様

• ギアボックスのタイプ: 平歯車減速機
• ギアの材質: 合金鋼
• ギア比：20：1
• 効率：85％
• 無負荷時のバックラッシュ：<=50arcmin
• 最大。許容トルク：20Nm(2832.8oz.in)
• モーメント許容トルク：40Nm（5664oz.in）
• 最大。ラジアル荷重：250N
• 周囲温度：-10〜50℃
• ノイズ：<= 50dB
• 寿命：6000時間

物理的仕様

• フレームサイズ：57 x 57mm
• モーター長さ：55mm
• ギアボックスの長さ：61.65mm
• 軸径：Φ14mm
• シャフトの長さ：34mm
• キー溝の長さ：25mm
• リード数：4
• リード長さ：320mm
