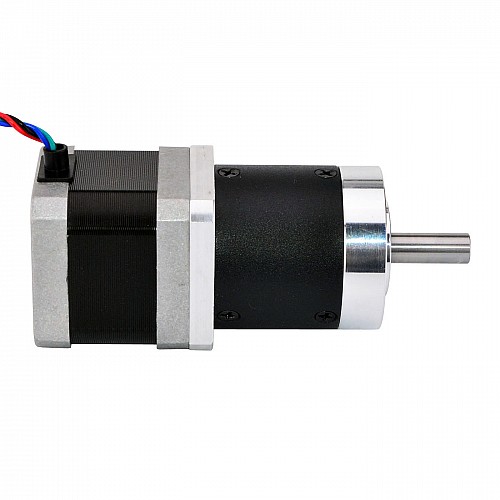

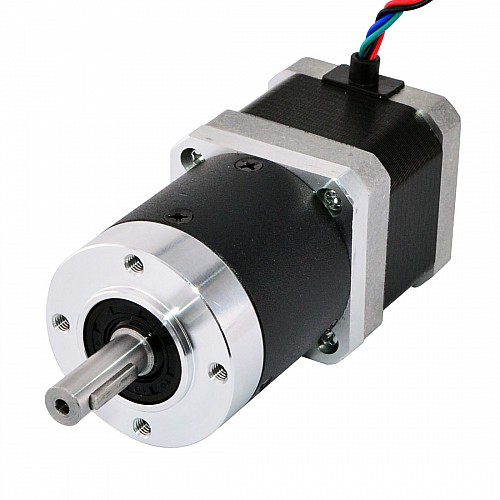

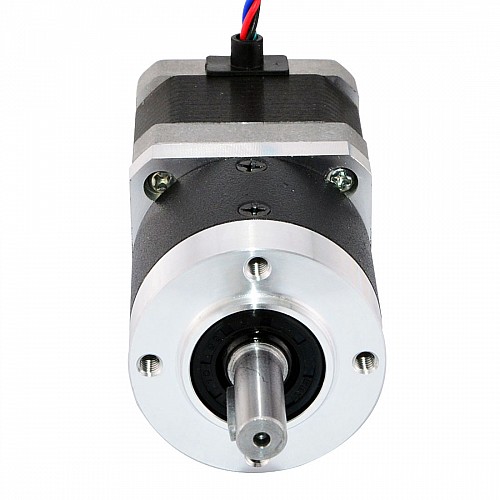

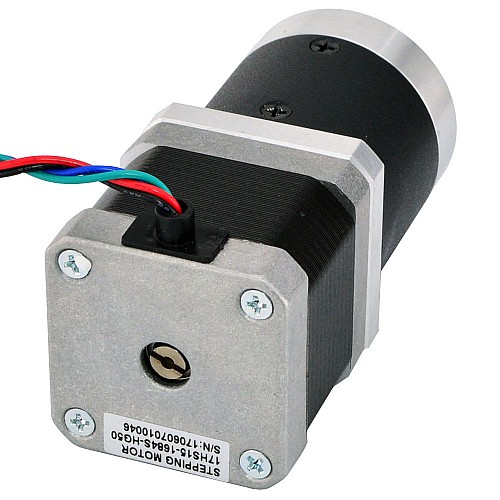

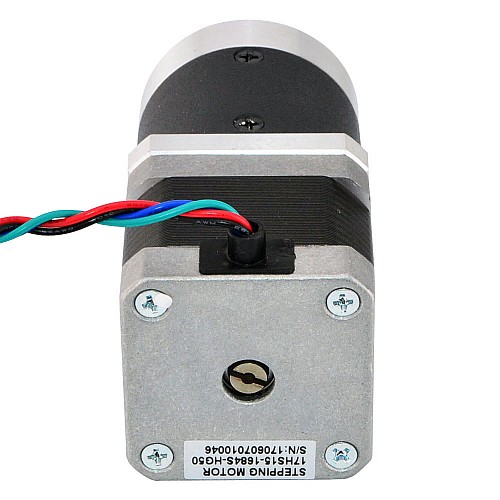

Nema 17 ステッピングモーター L=39mm ギア比 50:1 高精度遊星ギアボックス

このNema17ステッピングモーターは、ボディが39mm、定格電流が1.68Aで、ギア比が50：1の48.3mm遊星ギアボックスと統合されています。これは、特別なスペースがあるが、低速および/または高トルクを必要とするアプリケーションに適したソリューションです。

電気的仕様

• 部品番号：17HS15-1684S-HG50
• モータータイプ：バイポーラステッパー
• ステップ角：0.036度
• ギアボックスなしの保持トルク：39Ncm（55oz.in）
• 定格電流/相：1.68A
• 相抵抗：1.6ohms
• インダクタンス：3.2mH±20％（1KHz）
• 絶縁クラス：B 130°C[266°F]

ギアボックスの仕様

• ギアボックスのタイプ: 平歯車減速機
• ギアの材質: 合金鋼
• ギア比：50：1
• 効率：85％
• 無負荷時のバックラッシュ：<=50arcmin
• 最大。許容トルク：10Nm(1416.4oz.in)
• モーメント許容トルク：15Nm（2124oz.in）
• 最大。ラジアル荷重：100N
• 周囲温度：-10〜90℃
• ノイズ：<= 50dB
• 寿命：20000時間

物理的仕様

• フレームサイズ：42 x 42mm
• モーター長さ：39mm
• ギアボックスの長さ：48.3mm
• 軸径：Φ8mm
• シャフト長さ：23.5mm
• キー溝の長さ：14mm
• リード数：4
• リード長さ：320mm
