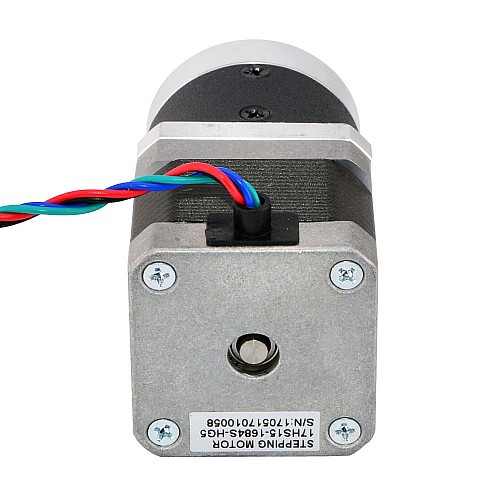

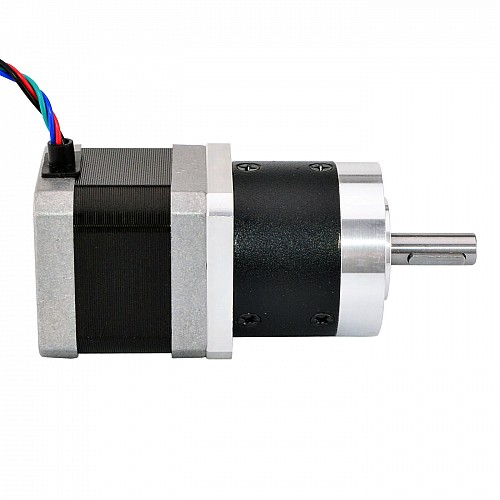

Nema 17 ステッピング モーター L=39mm ギア比 5:1 高精度遊星ギアボックス

このNema17ステッピングモーターは、ボディが39mm、定格電流が1.68Aで、ギア比が5：1の41mm遊星ギアボックスと統合されています。これは、特別なスペースがあるが、低速および/または高トルクを必要とするアプリケーションに適したソリューションです。

電気的仕様

• 部品番号：17HS15-1684S-HG5
• モータータイプ：バイポーラステッパー
• ステップ角：0.36度
• ギアボックスなしの保持トルク：39Ncm（55oz.in）
• 定格電流/相：1.68A
• 相抵抗：1.6ohms
• インダクタンス：3.2mH±20％（1KHz）
• 絶縁クラス：B 130°C[266°F]

ギアボックスの仕様

• ギアボックスのタイプ: 平歯車減速機
• ギアの材質: 合金鋼
• ギア比：5：1
• 効率：92％
• 無負荷時のバックラッシュ：<=30arcmin
• 最大。許容トルク：3.5Nm（495.6oz.in）
• モーメント許容トルク：6Nm（849.7oz.in）
• 最大。ラジアル荷重：100N
• 周囲温度：-10〜90℃
• ノイズ：<= 50dB
• 寿命：20000時間

物理的仕様

• フレームサイズ：42 x 42mm
• モーター長さ：39mm
• ギアボックスの長さ：41mm
• 軸径：Φ8mm
• シャフト長さ：23.5mm
• キー溝の長さ：14mm
• リード数：4
• リード長さ：320mm
