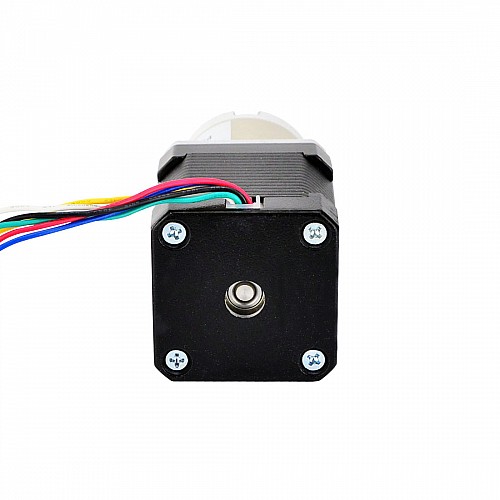

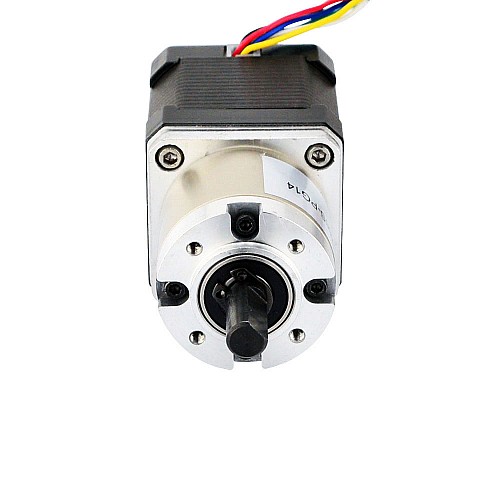

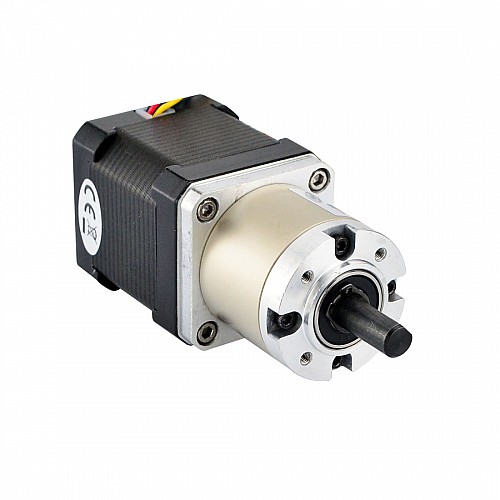

Nema 17 ステッピング モーター ユニポーラ L=48mm ギア比 14:1 遊星ギアボックス

このユニポーラNema17ステッピングモーターは、本体が48mm、定格電流が0.4Aで、ギア比13.73：1の遊星ギアボックスを統合しています。スペースが限られているが、低速および/または高トルクが必要なアプリケーションに適したソリューションです。

電気的仕様

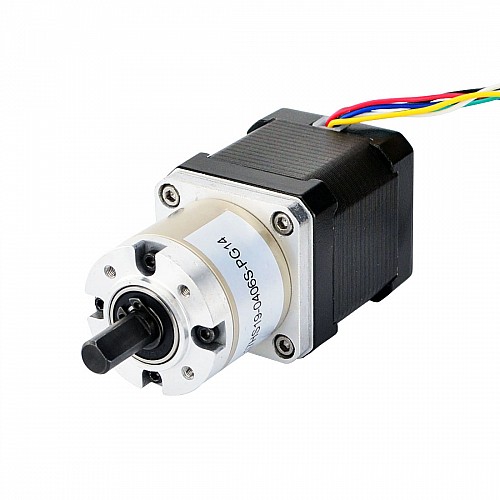

• メーカー部品番号：17HS19-0406S-PG14
• モータータイプ：ユニポーラステッパー
• ステップ角：0.131度
• ギアボックスなしの保持トルク：32Ncm（45.32oz.in）
• 定格電流/相：0.4A
• 相抵抗：30ohms
• インダクタンス：25 mH±20％(1KHz)
• 絶縁クラス: B 130°C[266°F]

ギアボックスの仕様

• ギアボックスタイプ：プラネタリー
• ギア比：13.73：1
• 効率：80％
• 無負荷時のバックラッシュ：<=3度
• 最大許容トルク：3Nm（424.83oz.in）
• モーメント許容トルク：5Nm（708.06oz.in）
• シャフトの最大軸方向荷重：50N
• シャフトの最大ラジアル荷重：100N

物理的仕様

• フレームサイズ：42 x 42mm
• モーターの長さ：48mm
• ギアボックスの長さ：35mm
• 軸径：Φ8mm
• シャフト長さ：20mm
• Dカット長さ：15mm
• リード数：6
• リード長：500mm
• 重量：560g
