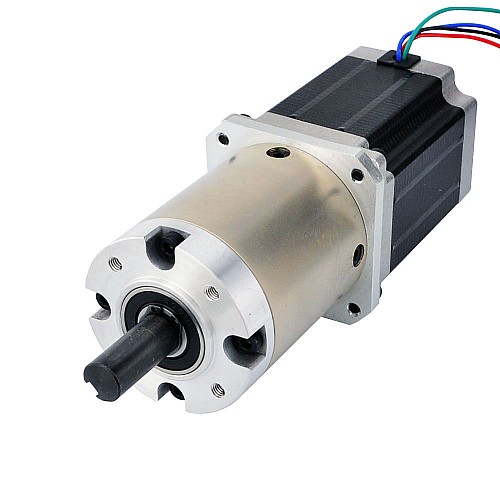

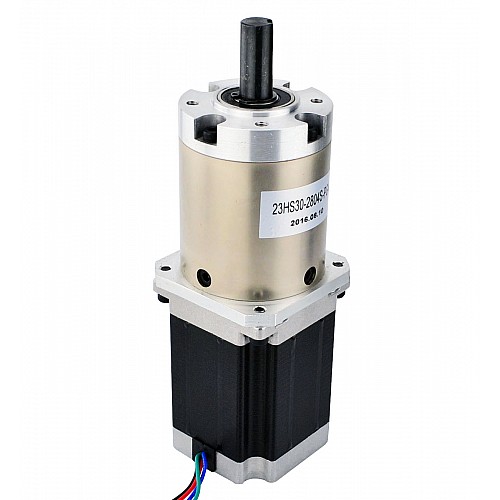

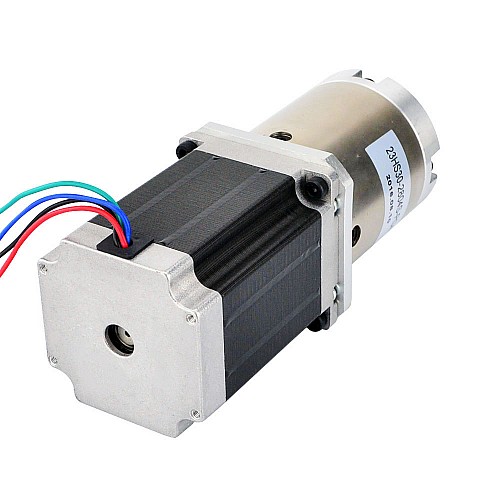

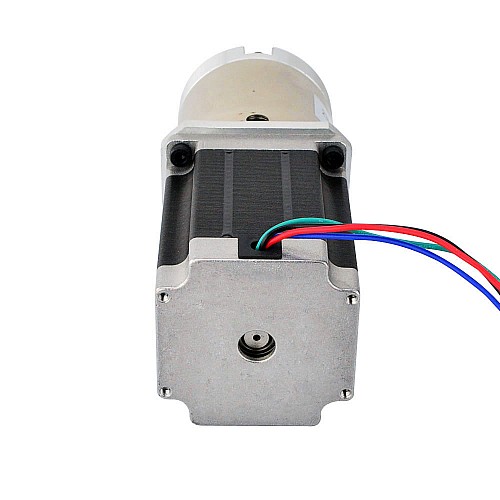

Nema 23 ステッピング モーター バイポーラ L=76mm、ギア比 47:1 遊星ギアボックス

76mmのボディと2.8Aの定格電流を備えたこのNema23ステッピングモーターは、46.656：1のギア比の遊星ギアボックスを統合しました。スペースが限られているが、低速および/または高トルクが必要なアプリケーションに適したソリューションです。

電気的仕様

• メーカー部品番号：23HS30-2804S-PG47
• モータータイプ：バイポーラステッパー
• ステップ角：0.039度
• ギアボックスなしの保持トルク：1.89Nm(267.65oz.in）
• 定格電流/相：2.8A
• 相抵抗：1.13ohms
• インダクタンス：5.4mH±20％(1KHz)
• 絶縁クラス: B 130°C[266°F]

ギアボックスの仕様

• ギアボックスタイプ：プラネタリー
• ギア比：46.656：1
• 効率：73％
• 無負荷時のバックラッシュ：<=3度
• 最大許容トルク：30Nm(4248.36oz.in)
• モーメント許容トルク：50Nm(7080.6oz.in)
• シャフトの最大軸方向荷重：100N
• シャフトの最大ラジアル荷重：200N

物理的仕様

• フレームサイズ：57 x 57mm
• モーター長さ：76mm
• ギアボックスの長さ：72mm
• 軸径：Φ12mm
• シャフト長さ：30mm
• キー溝の長さ：20mm
• リード数：4
• リード長：500mm
• 重量：2.3kg
