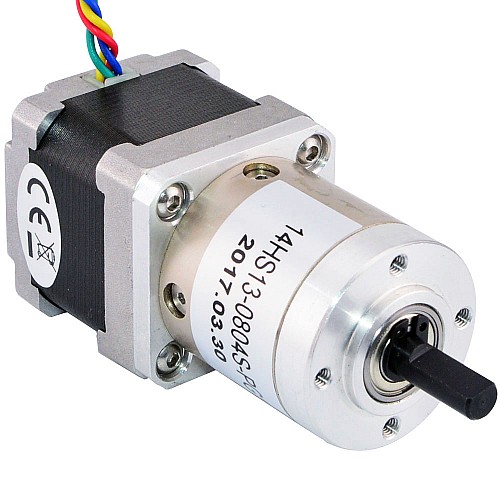

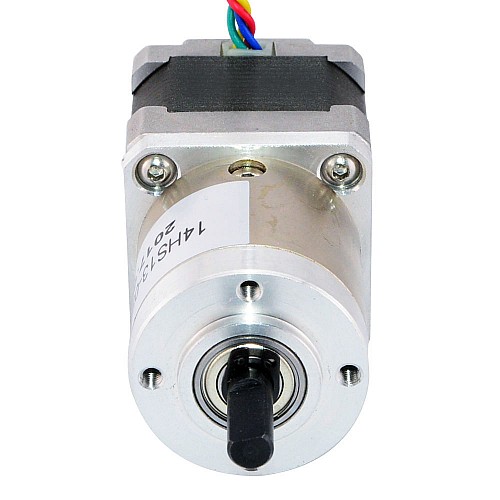

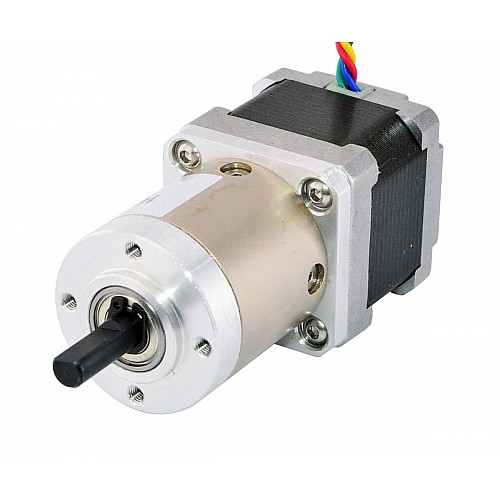

Nema 14 ステッピング モーター バイポーラ L=34mm ギア比 19:1 遊星ギアボックス

ボディ34mm、定格電流1.0AのこのNema 14ステッピングモーターは、19.19：1のギア比の遊星ギアボックスを統合しました。スペースが限られているが、低速および/または高トルクが必要なアプリケーションに適したソリューションです。

電気的仕様

• メーカー部品番号：14HS13-0804S-PG19
• モータータイプ：バイポーラステッパー
• ステップ角：0.094度
• ギアボックスなしの保持トルク：14Ncm（19.83oz.in）
• 定格電流/相：1.0A
• 相抵抗：3.2ohms
• インダクタンス：4.5mH±20％(1KHz)
• 絶縁クラス: B 130°C[266°F]

ギアボックスの仕様

• ギアボックスタイプ：プラネタリー
• ギア比：19.19：1
• ギア効率：80％
• 無負荷時のバックラッシュ：<=3度
• 最大許容トルク：3Nm（424.83oz.in）
• モーメント許容トルク：5Nm（708.06oz.in）
• シャフトの最大軸方向荷重：50N
• シャフトの最大ラジアル荷重：100N

物理的仕様

• フレームサイズ：35 x 35mm
• モーターの長さ：34mm
• ギアボックスの長さ：36.8mm
• 軸径：Φ6mm
• シャフトの長さ：18mm
• Dカット長さ：12mm
• リード数：4
• リード長：500mm
• 重量：320g
