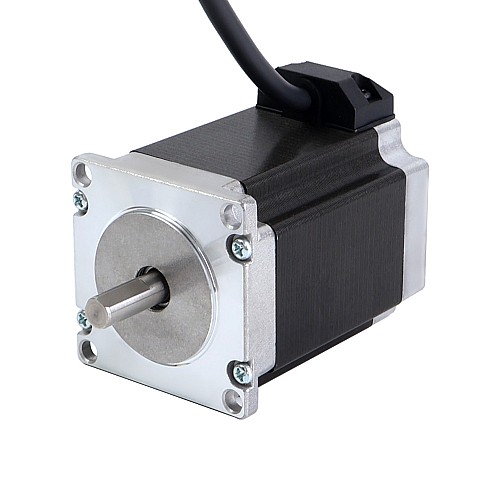

デュアルシャフトネマ23バイポーラ 1.85Nm(261.98oz.in) 2.8A 57x57x76mm4線

デュアルシャフトネマ23バイポーラ 1.85Nm(261.98oz.in) 2.8A 57x57x76mm4線
デュアルシャフトネマ23バイポーラ 1.85Nm(261.98oz.in) 2.8A 57x57x76mm4線
デュアルシャフトネマ23バイポーラ 1.85Nm(261.98oz.in) 2.8A 57x57x76mm4線
デュアルシャフトネマ23バイポーラ 1.85Nm(261.98oz.in) 2.8A 57x57x76mm4線
デュアルシャフトネマ23バイポーラ 1.85Nm(261.98oz.in) 2.8A 57x57x76mm4線
ベストセラー
デュアルシャフトネマ23バイポーラ 1.85Nm(261.98oz.in) 2.8A 57x57x76mm4線
デュアルシャフトネマ23バイポーラ 1.85Nm(261.98oz.in) 2.8A 57x57x76mm4線
デュアルシャフトネマ23バイポーラ 1.85Nm(261.98oz.in) 2.8A 57x57x76mm4線
デュアルシャフトネマ23バイポーラ 1.85Nm(261.98oz.in) 2.8A 57x57x76mm4線
デュアルシャフトネマ23バイポーラ 1.85Nm(261.98oz.in) 2.8A 57x57x76mm4線
デュアルシャフトネマ23バイポーラ 1.85Nm(261.98oz.in) 2.8A 57x57x76mm4線
1 レビュー - レビューを書く
¥3,927
5 + ¥3,741
10 + ¥3,573
50 + ¥3,420
100 + ¥3,279
  • 在庫あり: 200
  • モデル: 23HS30-2804D
  • 総重量: 1.20kg
  • 認証: ISO, CE, UKCA, RoHS

国をクリック｜リアルタイム在庫

カートに入れる
質問
ウイッシュリストに入れる 比較リストに入れる
24時間以内に発送します！
24 時間以内に発送とは、基本的に、十分な在庫がある場合、商品が 24 時間以内に出荷または倉庫から出荷されることを意味します。続きを読む.
地元の倉庫を選んで、より多くのメリットを享受しましょう!
日本のお客様には、国内倉庫の優先的なご利用をお勧めいたします。これにより、配送がより迅速になり、アフターサービスがより便利になり、通関手続きが不要となるため、時間とコストの両方を節約できます。
すべての国のお客様は、中国倉庫をお選びいただくことも可能です。

後軸長13.5mm、軸径8mmの2軸モーターです。リアエンドキャップには、ブレーキ、エンコーダー、ハンドホイールに使用できるネジ穴があります。

電気的仕様

  • メーカー部品番号：23HS30-2804D
  • モータータイプ：バイポーラステッパー
  • ステップ角：1.8度
  • 保持トルク：1.85Nm(261.98oz.in)
  • 定格電流/相：2.8A
  • 相抵抗：1.13オーム
  • インダクタンス：4.80mH±20％(1KHz)
  • 絶縁クラス: B 130°C[266°F]

物理的仕様

  • フレームサイズ：57 x 57mm
  • 本体長さ：76mm
  • 軸径：Φ8mm
  • シャフト長さ：21mm
  • Dカット長さ：15mm
  • リアシャフト長さ：13.5mm
  • リアシャフト径：Φ8mm
  • リード数：4
  • リード長：500mm

繋がり

A +
A-
B +
B-
黒
緑
赤
青
モーターには、800 万回曲げても故障しない柔軟性の高いケーブルが付属しています。

製品タイプ
製品タイプ ハイブリッドステッピングモーター
電気的仕様
インダクタンス(mH) 4.8
ステップ角(deg.) 1.8
トルク・推力曲線はありますか？ はい
位相抵抗(Ω) 1.13
保持トルク(Ncm) 185
保持トルク(oz.in) 261.98
双極性/単極性 双極性
定格電流(A) 2.8
物理仕様
IP等級 40
ケーブル数 4
シングルシャフト/デュアルシャフト デュアルシャフト
フレームサイズ(mm) Nema 23 (57 x 57)
リード長(mm) 500
出力軸タイプ D
在庫方法 専用のインベントリ
本体長さ(mm) 76
製品シリーズ S
軸の長さ(mm) 21
軸径(mm) 8
重量(g) 1074



  • モーター シャフト
  • ケーブル
  • コネクター
  • エンコーダー
  • ブレーキ
  • ギアボックス
    • li>


ファイル サイズ
23HS30-2804D.STEP 2.46MB Download
23HS30-2804D_Torque_Curve.pdf 173.79KB Download
23HS30-2804D_Full_Datasheet.pdf 180.98KB Download
