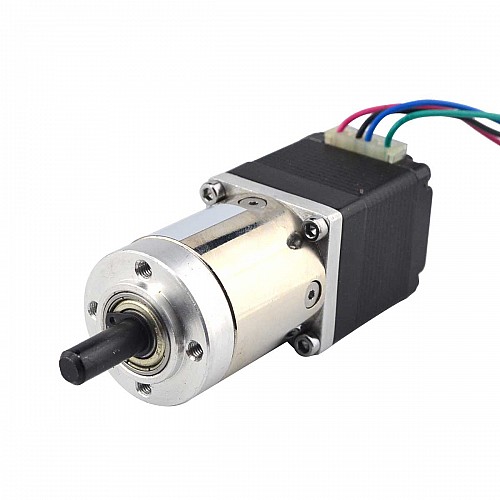

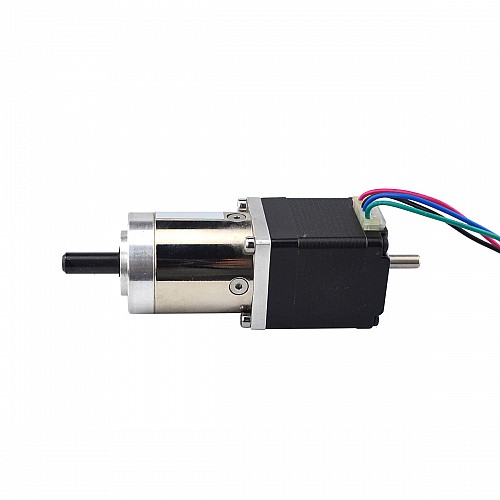

Nema11ステッパーL=31mm、リアシャフトとネジ穴のギア比27:1ギアボックス付き

31mmのボディと0.67Aの定格電流を備えたこのNema11ステッピングモーターは、26.85：1のギア比の遊星ギアボックスを統合しました。リアエンドキャップにネジ穴のある直径Φ4mmのリアシャフトが利用可能です。スペースが限られているが、低速および/または高トルクが必要なアプリケーションに適したソリューションです。

電気的仕様

• メーカー部品番号：11HS12-0674D2-PG27
• モータータイプ：バイポーラステッパー
• 保持トルク：7Ncm（9.91oz.in）
• 定格電流/相：0.67A
• 相抵抗：5.6オーム
• インダクタンス：4.0mH±20％（1KHz）

ギアボックスの仕様

• ギアボックスタイプ：プラネタリー
• ギア比：26.85：1
• 効率：80％
• 無負荷時のバックラッシュ：<=3度
• 最大許容トルク：3N.m（425oz.in）
• モーメント許容トルク：5N.m（708oz.in）
• シャフトの最大軸方向荷重：5N
• シャフトの最大ラジアル荷重：25N

物理的仕様

• フレームサイズ：28 x 28mm
• ギアボックスの長さ：35mm

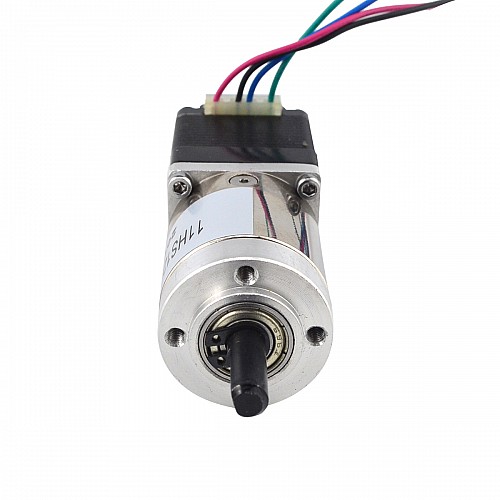

• フロントシャフト径：Φ6mm
• フロントシャフトの長さ：18mm
• フロントDカット長さ：12mm

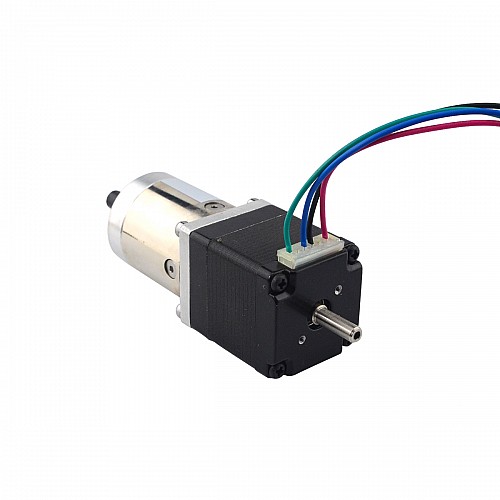

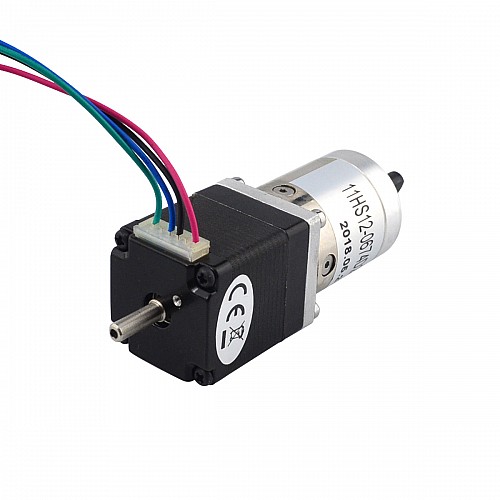

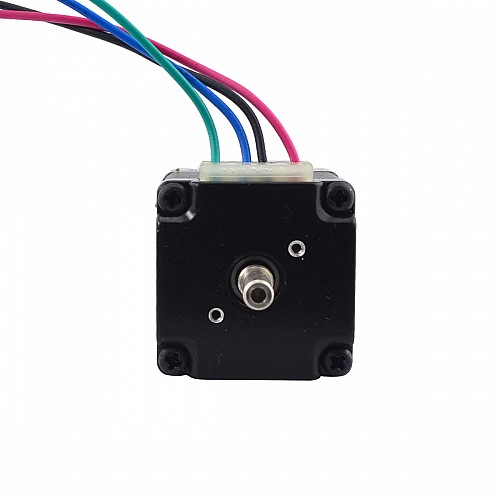

• リアシャフト径：Φ4mm
• リアシャフトの長さ：12mm
• リード数：4
• リード長：500mm
• 重量：200g
