Nema 11 ステッパー L=31mm、リアシャフトとネジ穴付きギア比 100:1 ギアボックス

ベストセラー

Nema 11 ステッパー L=31mm、リアシャフトとネジ穴付きギア比 100:1 ギアボックス

0 レビュー - レビューを書く

¥5,736

5 + ¥5,452

10 + ¥4,963

50 + ¥4,749

100 + ¥4,749

在庫あり: 10000
モデル: 11HS12-0674D1-PG100
総重量: 0.40kg
認証: ISO, CE, UKCA, RoHS

オプション:

発送元

中国

数量

カートに入れる

質問

ウイッシュリストに入れる比較リストに入れる

「中古製品」とはどういう意味ですか？

アメリカ、イギリス、EU、オーストラリア、ロシアのお客様は、現地倉庫の選択を優先してください。EUについては、ドイツの倉庫を選択してください。
この選択の利点には、配送時間の短縮と、関税が発生しないための全体的なコストの削減が含まれます。

24時間以内に発送します！

24 時間以内に発送とは、基本的に、十分な在庫がある場合、商品が 24 時間以内に出荷または倉庫から出荷されることを意味します。続きを読む.

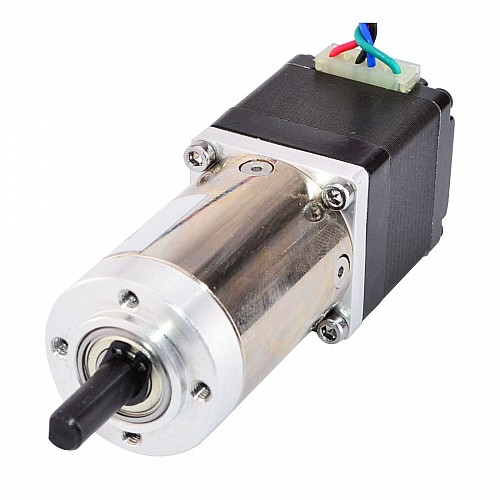

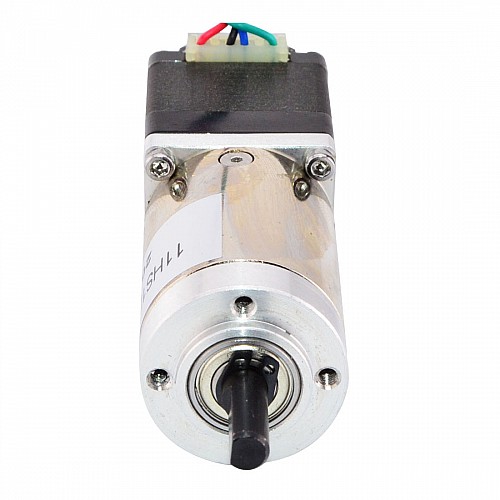

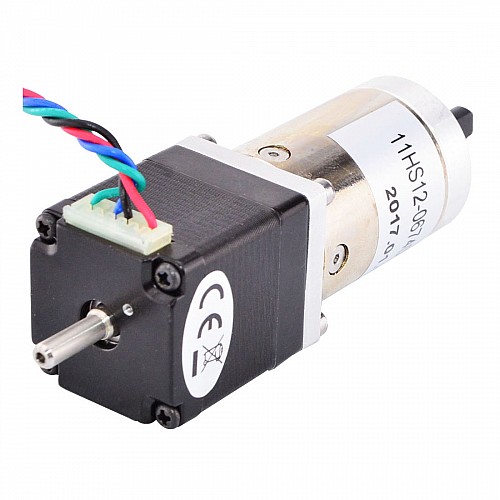

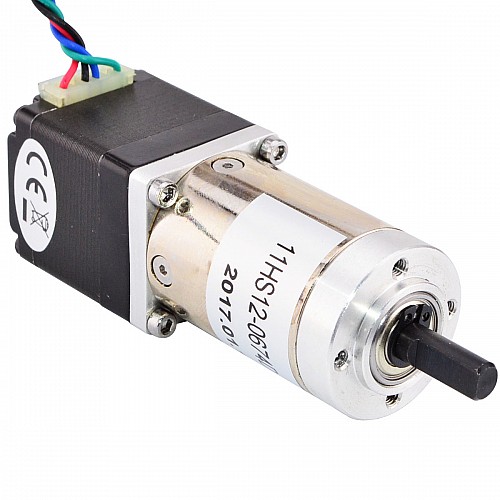

31mmのボディと0.67Aの定格電流を備えたこのNema11ステッピングモーターは、99.548:1のギア比の遊星ギアボックスを統合しました。スペースが限られているが、低速および/または高トルクが必要なアプリケーションに適したソリューションです。リアエンドキャップにネジ穴のある直径3.9mmのリアシャフトが利用可能です。

電気的仕様

メーカー部品番号：11HS12-0674D1-PG100
モータータイプ：バイポーラステッパー
ギアボックスなしの保持トルク：Ncm（9.91oz.in）
定格電流/相：0.67A
相抵抗：5.6オーム
インダクタンス：4.0mH±20％(1KHz)
絶縁クラス: B 130°C[266°F]

ギアボックスの仕様

ギアボックスタイプ：プラネタリー
ギア比：99.548:1
ギア効率：70％
無負荷時のバックラッシュ：<=3°
最大許容トルク：3Nm(425oz.in)
モーメント許容トルク：5Nm(708oz.in)
シャフトの最大軸方向荷重：5N
シャフトの最大ラジアル荷重：25N

物理的仕様

フレームサイズ：28 x 28mm
モーター長さ：31.5mm
ギアボックスの長さ：44.6mm
フロントシャフト径：Φ6mm
フロントシャフトの長さ：18mm
フロントDカット長さ：12mm

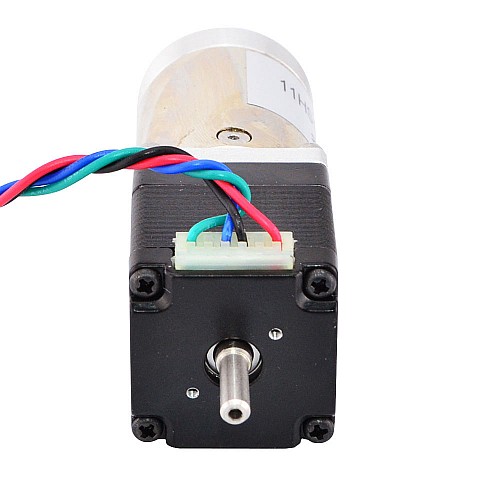

リアシャフト径：3.9mm
リアシャフトの長さ：12mm
リード数：4
リード長さ：300mm
重量：200g

繋がり

A +	A-	B +	B-
黒	緑	赤	青い

製品タイプ
製品タイプ	ギヤードステッピングモータ
電気的仕様
インダクタンス(mH)	4
ギアボックスなし保持トルク(N.m.)	0.07
トルク・推力曲線はありますか？	はい
位相抵抗(Ω)	5.6
双極性/単極性	双極性
電流(A)	0.67
物理仕様
IP等級	40
ギアボックスタイプ	経済遊星
ギア比(xx:1)	99.548
ケーブル数	4
シングルシャフト/デュアルシャフト	デュアルシャフト
フレームサイズ(mm)	Nema 11 (28 x 28)
リード長(mm)	300
出力軸タイプ	D
在庫方法	専用のインベントリ
本体長さ(mm)	74.2
無負荷時のバックラッシュ	<=3deg
軸の長さ(mm)	18
軸径(mm)	6
重量(g)	200
