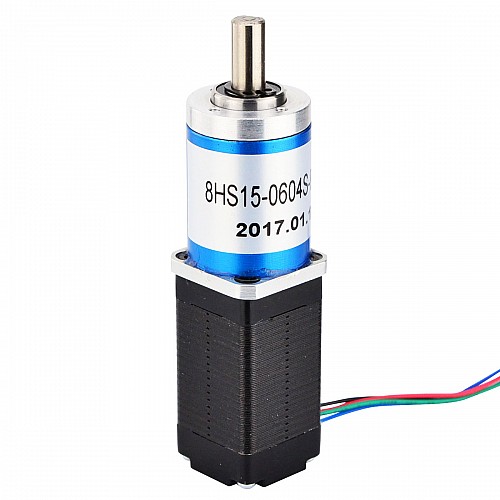

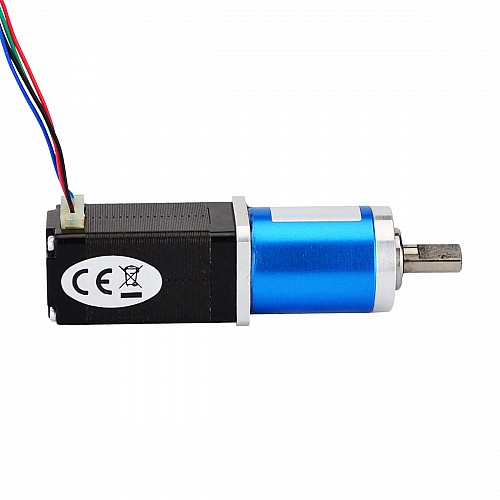

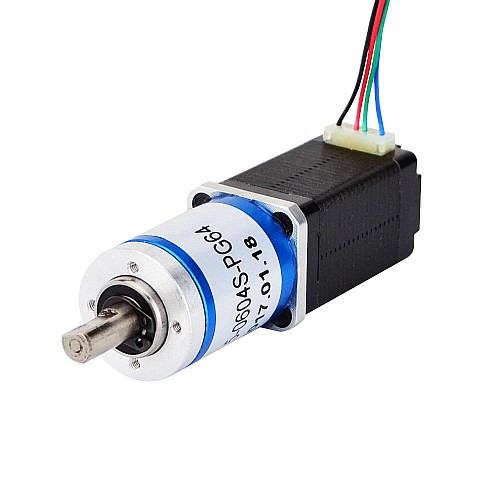

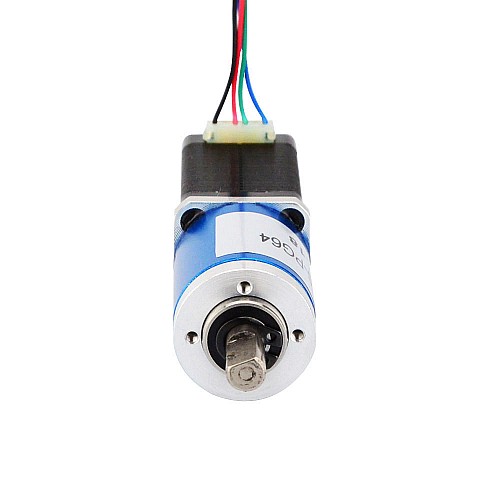

Nema 8 ステッピング モーター バイポーラ L=38mm、ギア比 64:1 遊星ギアボックス

このNema8ステッピングモーターは、本体が38mm、定格電流が0.6Aで、ギア比64：1の遊星ギアボックスを統合しています。スペースが限られているが、低速および/または高トルクが必要なアプリケーションに適したソリューションです。

電気的仕様

• メーカー部品番号：8HS15-0604S-PG64
• モータータイプ：バイポーラステッパー
• ステップ角：0.028度
• ギアボックスなしの保持トルク：4Ncm（5.66oz.in）
• 定格電流/相：0.6A
• 相抵抗：11ohms
• インダクタンス：5.5mH±20％(1KHz)
• 絶縁クラス: B 130°C[266°F]

ギアボックスの仕様

• ギアボックスタイプ：プラネタリー
• ギア比：64：1
• 効率：70％
• 無負荷時のバックラッシュ：<=3度
• 最大許容トルク：0.5Nm(70.8oz.in)
• モーメント許容トルク：1Nm(141.6oz.in)
• シャフトの最大軸方向荷重：5N
• シャフトの最大ラジアル荷重：25N

物理的仕様

• フレームサイズ：20 x 20mm
• モーター長さ：38mm
• ギアボックスの長さ：31.2mm
• 軸径：Φ6mm
• シャフトの長さ：15mm
• Dカット長さ：9mm
• リード数：4
• リード長さ：300mm
• 重量：130g
