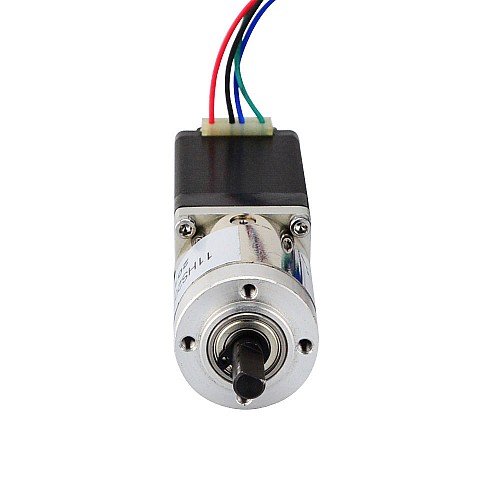

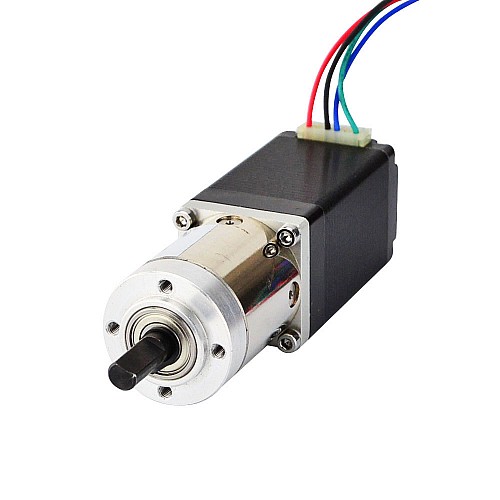

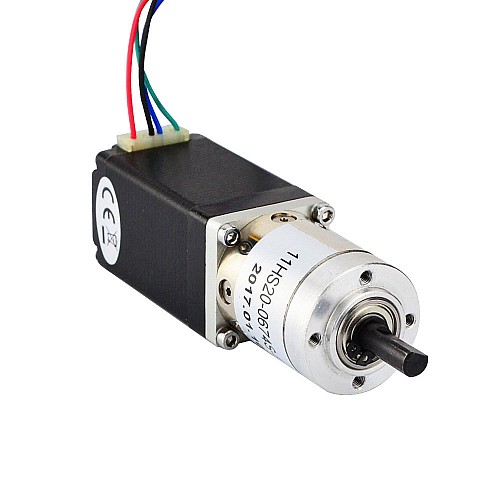

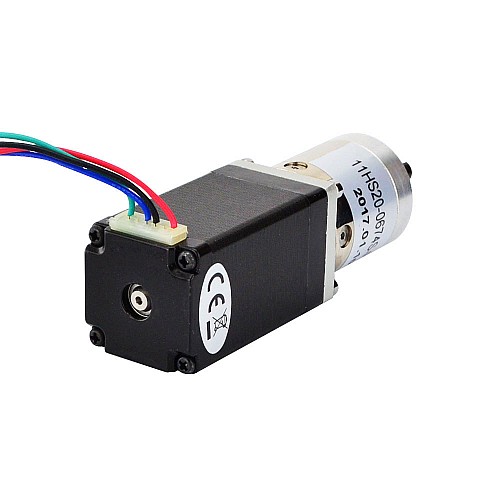

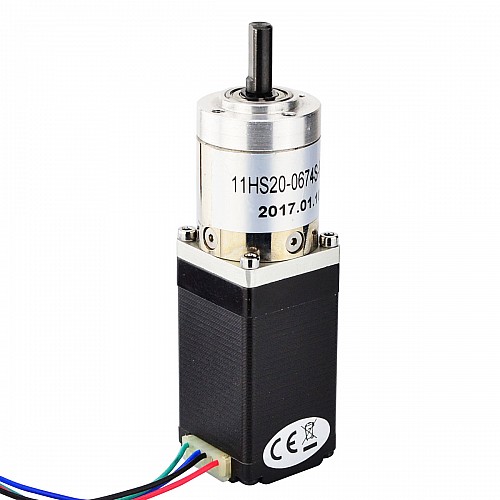

Nema 11 ステッピング モーター バイポーラ L=51mm、ギア比 27:1 遊星ギアボックス

このNema11ステッピングモーターは、51mmのボディと0.67Aの定格電流を備え、26.85：1のギア比の遊星ギアボックスを統合しました。スペースが限られているが、低速および/または高トルクが必要なアプリケーションに適したソリューションです。

電気的仕様

• メーカー部品番号：11HS20-0674S-PG27
• モータータイプ：バイポーラステッパー
• ギアボックスなしの保持トルク：14Ncm(19.83oz.in)
• 定格電流/相：0.67A
• 相抵抗：12ohms
• インダクタンス：6.5mH±20％(1KHz)
• 絶縁クラス: B 130°C[266°F]

ギアボックスの仕様

• ギアボックスタイプ：プラネタリー
• ギア比：26.85：1
• ギア効率：80％
• 無負荷時のバックラッシュ：<=3度
• 最大許容トルク：3Nm（425oz.in）
• モーメント許容トルク：5Nm（708oz.in）
• シャフトの最大軸方向荷重：5N
• シャフトの最大ラジアル荷重：25N

物理的仕様

• フレームサイズ：28 x 28mm
• モーター長さ：51mm
• ギアボックスの長さ：36.8mm
• 軸径：Φ6mm
• シャフトの長さ：18mm
• Dカット長さ：12mm
• リード数：4
• リード長：500mm
• 重量：310g
