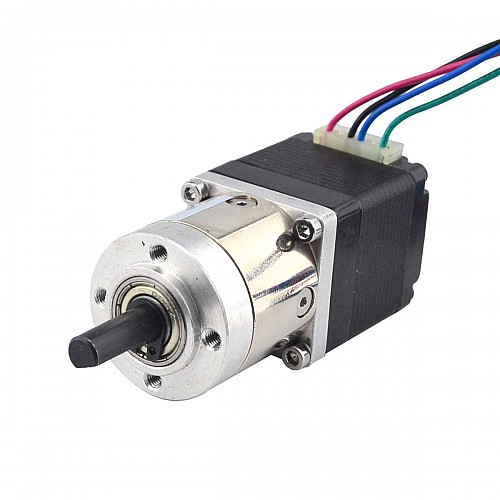

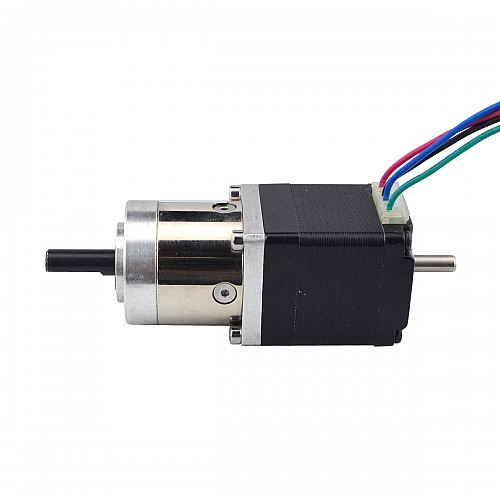

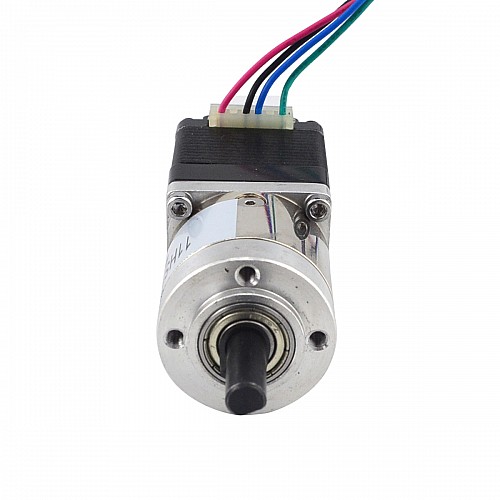

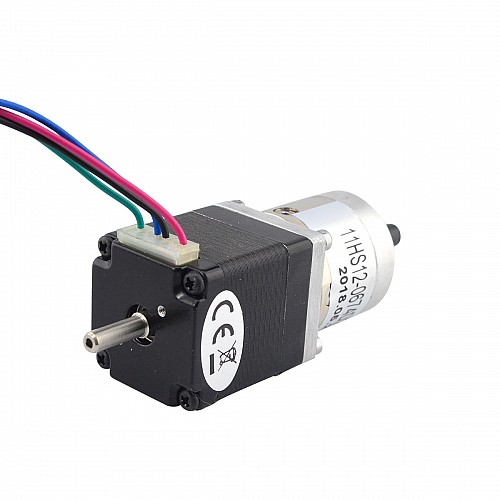

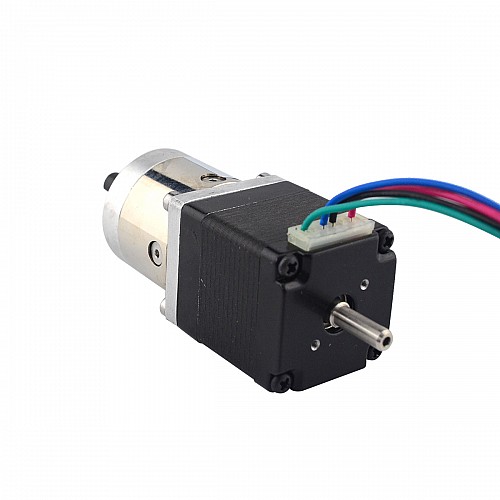

Nema 11 ステッパー L=31mm、リアシャフトとネジ穴付き ギア比 5:1 ギアボックス

定格電流0.67AのこのNema11ステッピングモーターは、5.18：1のギア比の遊星ギアボックスを統合しました。スペースが限られているが、低速および/または高トルクが必要なアプリケーションに適したソリューションです。

電気的仕様

• メーカー部品番号：11HS12-0674D2-PG5
• モータータイプ：バイポーラステッパー
• 保持トルク：7Ncm（9.91oz.in）
• 定格電流/相：0.67A
• 相抵抗：5.6オーム
• インダクタンス：4.2mH±20％(1KHz)
• 絶縁クラス: B 130°C[266°F]

ギアボックスの仕様

• ギアボックスタイプ：プラネタリー
• ギア比：5.18：1
• 効率：90％
• 無負荷時のバックラッシュ：<=3度
• 最大許容トルク：3Nm(425oz.in)
• モーメント許容トルク：5Nm(708oz.in)
• シャフトの最大軸方向荷重：5N
• シャフトの最大ラジアル荷重：25N

物理的仕様

• フレームサイズ：28 x 28mm
• ギアボックスの長さ：29.2mm
• フロントシャフト径：Φ6mm
• フロントシャフトの長さ：18mm
• フロントDカット長さ：12mm

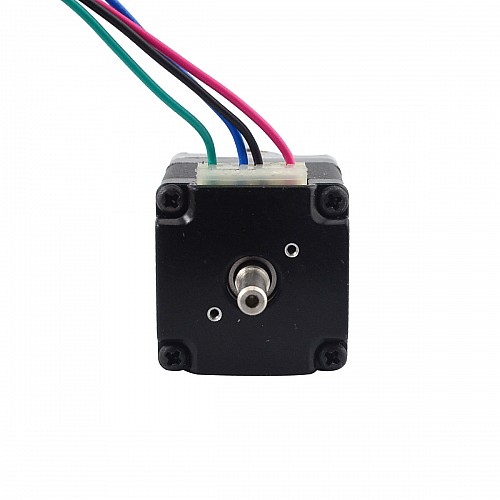

• リアシャフト径：Φ4mm
• リアシャフトの長さ：12mm
• リード数：4
• リード長：500mm
• 重量：184g
