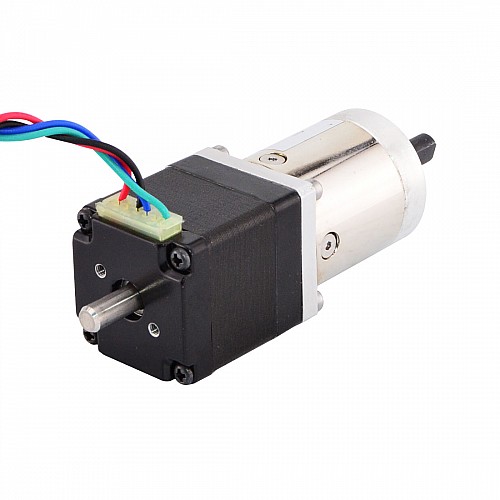

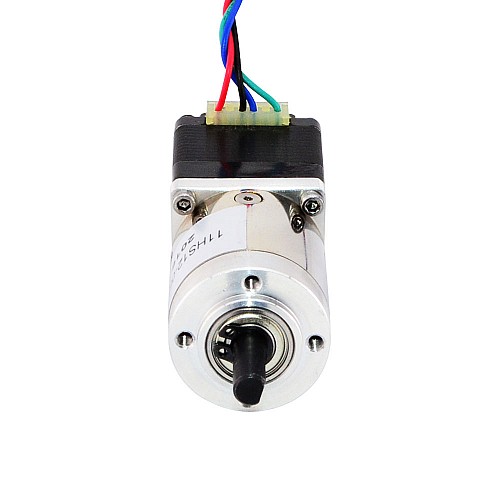

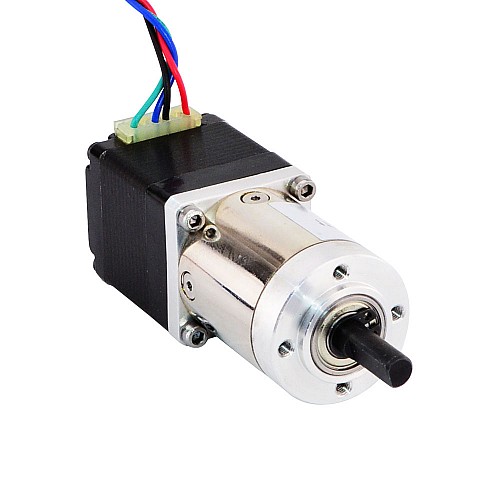

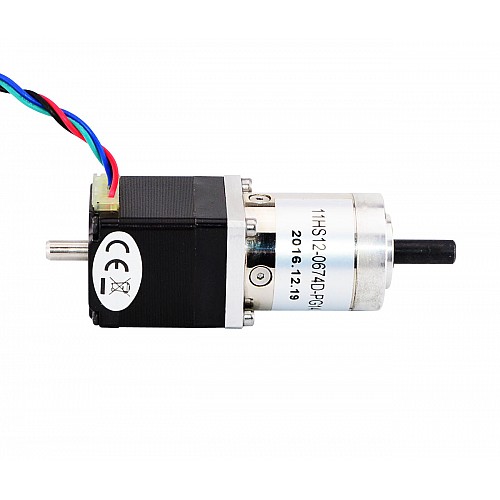

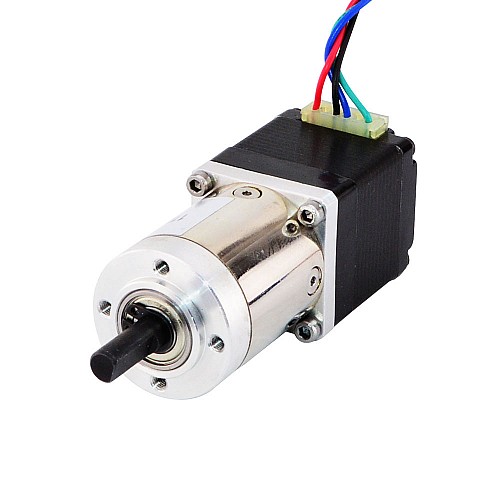

Nema11ステッパーL=31mm、リアシャフトとギア比14:1の遊星ギアボックス

このNema 11ステッパー・モーターは、32mmのボディに定格電流0.67A、ギア比13.73:1の遊星ギアボックスを内蔵しています。限られたスペースで、低速かつ高トルクを必要とするアプリケーションに最適なソリューションです。

電気的仕様

• メーカー部品番号：11HS12-0674D-PG14
• モータータイプバイポーラステッパー
• ステップ角:  0.13deg
• 保持トルク（ギアボックスなし7Ncm(9.9oz.in)
• 定格電流/相: 0.67A
• 相間抵抗: 5.6オーム
• インダクタンス:  4mH±20%(1KHz)です
• 絶縁クラス:  B 130°C[266°F]

ギアボックス仕様

• ギアボックスの種類プラネタリ
• ギア比： 13.73:1
• 効率：80
• 無負荷時のバックラッシュ: <=3deg
• Max.Permissibleトルク。3Nm(424.8oz.in)
• 瞬間許容トルク。5Nm(708.1オンスin)
• 軸最大アキシアル荷重：5N
• シャフト最大ラジアル荷重：25N

物理仕様

• フレームサイズ: 28 x 28mm
• モーター長: 32mmマックス
• ギアボックスの長さ: 36.8mm
• シャフトの直径:Φ6mm
• シャフトの長さ：18ミリメートル
• Dカットの長さ：12ミリメートル
• リアシャフト径:Φ5mm
• リアシャフト長: 10mm
• リードの数4
• リードの長さ：300mm
• 重量：305g

接続方式
