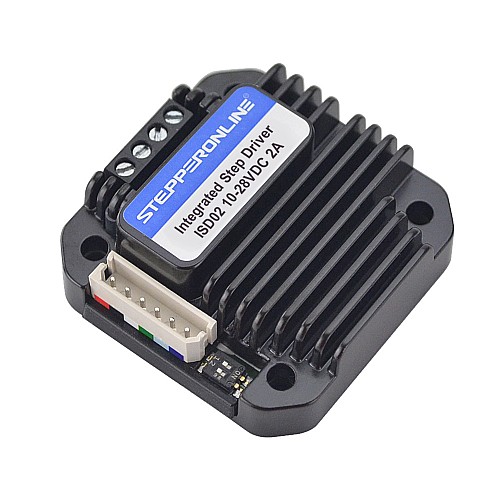

統合ステッピングモータードライバー0-2A10-28VDCforNEMA 17ステッピングモーター

ISD02は、小型高性能ステッピングモータードライバーのパラレルポート制御シリーズであり、小型化と強力な駆動力が最大の特徴です。その厚さは14mm未満です。これらは、対応するフランジを備えたNEMA 17シリーズのステッピングモーターに直接取り付けることができます。 ISD02は、0〜2Aの調整可能なピーク電流を提供できます。高速電流補償機能により、モータが高速回転したときの逆起電力の影響を補償することができます。

主な機能

• ミニチュアサイズ42.3x42.3 x 16.5mm
• モーターと統合されており、個別に動作することもできます
• オールアルミ製の精密鋳造ハウジング、頑丈で耐久性があり、優れた熱放散
• 広範囲の入力電圧
• 0〜2調整可能な出力電流
• 200, 400, 800, 1600, 3200を含む5つの選択可能なマイクロステップ解像度
• Hブリッジバイポーラ定電流、オンライン制御可能オフライン/有効
• 光絶縁入力
• 自動電流低減
• 全ステップ12KHzの最大周波数;3200マイクロステップ200KHzの最大周波数

電気的仕様

• 出力ピーク電流：0〜2A
• 入力電圧：10〜28VDC
• パルス入力周波数：5〜12 KHz（フルステップ）
• 絶縁抵抗：100MΩ以上
• 絶縁耐力：1分間500VAC。

動作環境およびその他の仕様（Tj =25℃/77℉）

• 冷却：自然冷却
• 環境：ほこり、油霧、腐食性ガスを避けてください
• 湿度：80％未満RH
• 動作温度：-40℃-85℃
• 振動：最大3G
• 保管温度：-50℃〜150℃
• サイズ：42.3 x 42.3 x 16.5mm
• 重量：51.5g（1.816oz）
