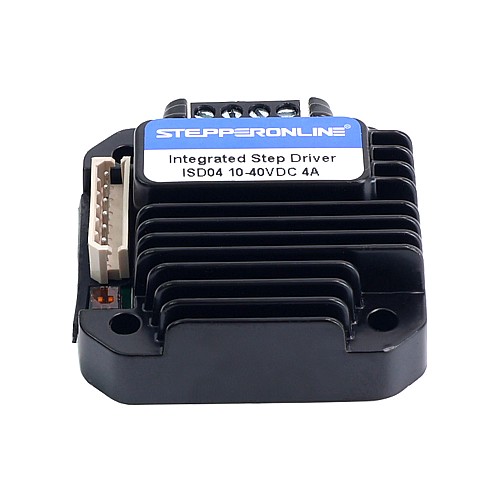

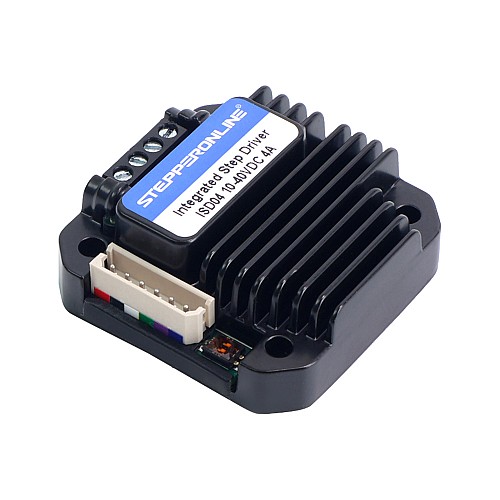

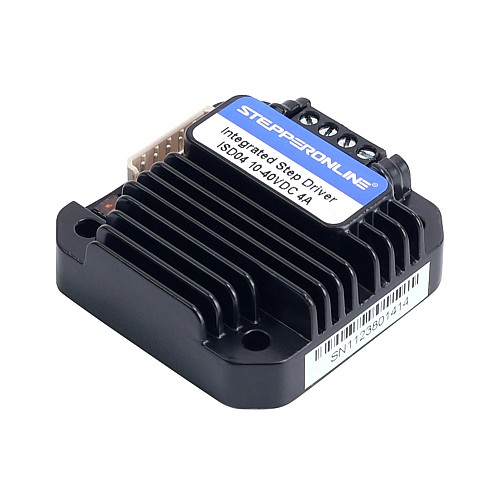

統合ステッピングモータードライバー1.5-4A10-40VDCforNEMA17,23ステッピングモーター

ISD04は、小型高性能ステッピングモータードライバーのパラレルポート制御シリーズです。最大の特徴は、小型で強力な駆動能力です。厚さは14mm未満です。NEMA17、23、24シリーズステッピングに直接取り付けることができます。対応するフランジを備えたモーター。ISD04は1.5〜4Aの調整可能なピーク電流を提供できます。その高速電流補償機能は、モーターが高速で回転するときの逆起電力の影響を補償できます。

主な機能

• ミニチュアサイズ42.3x42.3 x 16.5mm
• モーターと統合されており、個別に動作することもできます
• オールアルミ製の精密鋳造ハウジング、頑丈で耐久性があり、優れた熱放散
• 広範囲の入力電圧
• 1.5-4A調整可能な出力電流
• 200, 400, 800, 1600, 3200を含む5つの選択可能なマイクロステップ解像度
• Hブリッジバイポーラ定電流、オンライン制御可能オフライン/有効
• 光絶縁入力
• 自動電流低減
• 全ステップ12KHzの最大周波数;3200マイクロステップ200KHzの最大周波数

電気的仕様

• 出力ピーク電流：1.5-4A
• 入力電圧：10〜40VDC
• パルス入力周波数：5〜12KHz（フルステップ）
• 絶縁抵抗：100MΩ以上
• 絶縁耐力：1分間500VAC。

動作環境およびその他の仕様（Tj =25℃/77℉）

• 冷却：自然冷却
• 環境：ほこり、油霧、腐食性ガスを避けてください
• 湿度：80％未満RH
• 動作温度：-40℃-85℃
• 振動：最大3G
• 保管温度：-50℃〜150℃
• サイズ：42.3 x 42.3 x 16.5mm
• 重量：53.3g（1.88oz）
