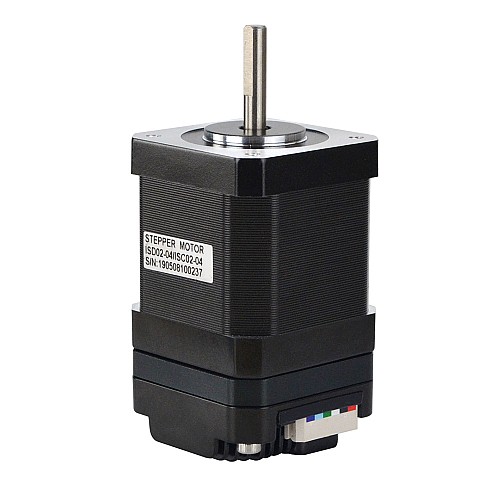

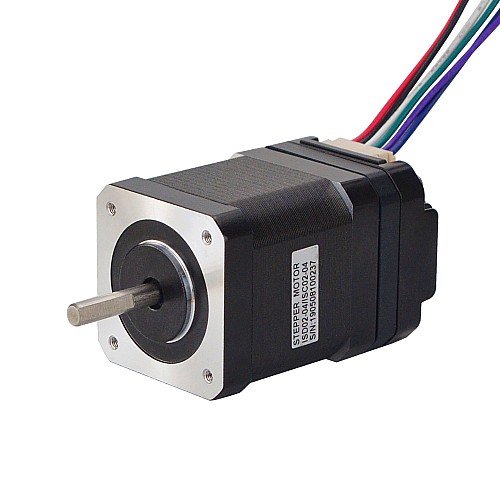

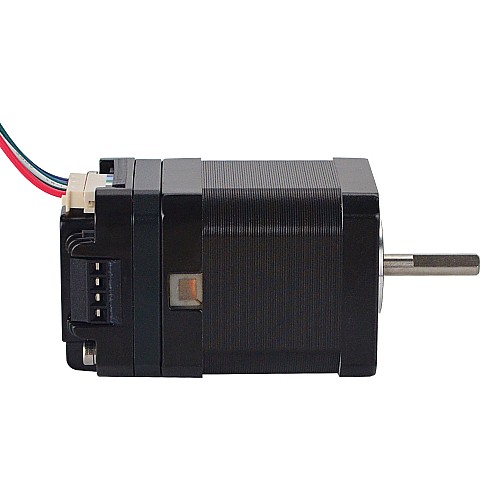

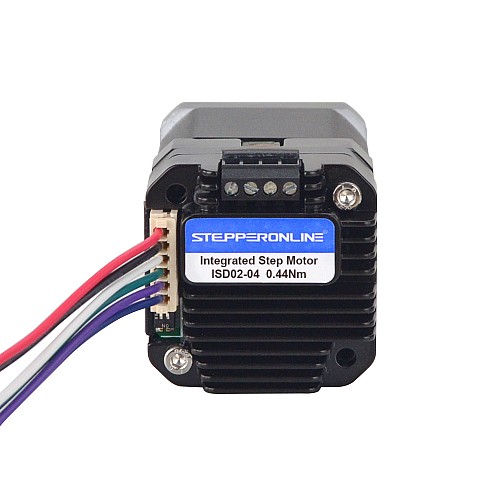

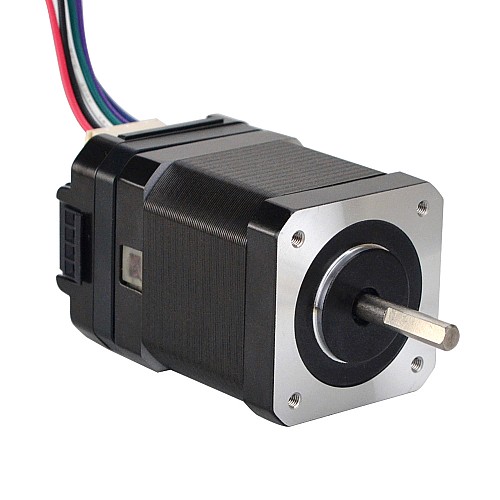

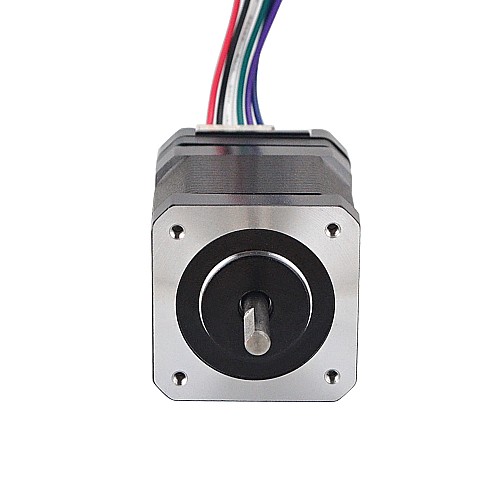

Nema 17統合ステッピングモーター0.44Nm(62.31oz.in)ドライバー付きISD02 10-30VDC

Nema 17統合ステッピングモーター0.44Nm(62.31oz.in)ドライバー付きISD02 10-30VDC
Nema 17統合ステッピングモーター0.44Nm(62.31oz.in)ドライバー付きISD02 10-30VDC
Nema 17統合ステッピングモーター0.44Nm(62.31oz.in)ドライバー付きISD02 10-30VDC
Nema 17統合ステッピングモーター0.44Nm(62.31oz.in)ドライバー付きISD02 10-30VDC
Nema 17統合ステッピングモーター0.44Nm(62.31oz.in)ドライバー付きISD02 10-30VDC
Nema 17統合ステッピングモーター0.44Nm(62.31oz.in)ドライバー付きISD02 10-30VDC
Nema 17統合ステッピングモーター0.44Nm(62.31oz.in)ドライバー付きISD02 10-30VDC
Nema 17統合ステッピングモーター0.44Nm(62.31oz.in)ドライバー付きISD02 10-30VDC
Nema 17統合ステッピングモーター0.44Nm(62.31oz.in)ドライバー付きISD02 10-30VDC
Nema 17統合ステッピングモーター0.44Nm(62.31oz.in)ドライバー付きISD02 10-30VDC
Nema 17統合ステッピングモーター0.44Nm(62.31oz.in)ドライバー付きISD02 10-30VDC
Nema 17統合ステッピングモーター0.44Nm(62.31oz.in)ドライバー付きISD02 10-30VDC
Nema 17統合ステッピングモーター0.44Nm(62.31oz.in)ドライバー付きISD02 10-30VDC
Nema 17統合ステッピングモーター0.44Nm(62.31oz.in)ドライバー付きISD02 10-30VDC
Nema 17統合ステッピングモーター0.44Nm(62.31oz.in)ドライバー付きISD02 10-30VDC
0 レビュー - レビューを書く
¥5,778
5 + ¥5,580
10 + ¥5,395
50 + ¥5,223
100 + ¥5,061
  • 在庫あり: 10000
  • モデル: ISD02-04
  • 総重量: 0.50kg
  • 認証: ISO, CE

オプション:

カートに入れる
質問
ウイッシュリストに入れる 比較リストに入れる
「中古製品」とはどういう意味ですか？
アメリカ、イギリス、EU、オーストラリア、ロシアのお客様は、現地倉庫の選択を優先してください。EUについては、ドイツの倉庫を選択してください。
この選択の利点には、配送時間の短縮と、関税が発生しないための全体的なコストの削減が含まれます。
24時間以内に発送します！
24 時間以内に発送とは、基本的に、十分な在庫がある場合、商品が 24 時間以内に出荷または倉庫から出荷されることを意味します。続きを読む.

電気的仕様

  • メーカー部品番号：ISD02-04
  • ステップ角：1.8度
  • 保持トルク：44Ncm(62.31oz.in）
  • 定格電流/相：1.68A
  • 相抵抗：2オーム
  • インダクタンス：2.5 mH±20％（1KHz）

物理的仕様

  • フレームサイズ：42 x 42mm
  • 本体長さ：69.5mm
  • 軸径：Φ5mm
  • シャフトの長さ：24mm
  • 重量：404.5g

ドライバーの仕様

  • 出力ピーク電流：0〜2A
  • 入力電圧：10-30VDC
  • 絶縁クラス: B 130°C[266°F]
  • パルス入力周波数：5〜12KHz(フルステップ）
  • 絶縁抵抗：100MΩ以上
  • 絶縁耐力：1分間500VAC。

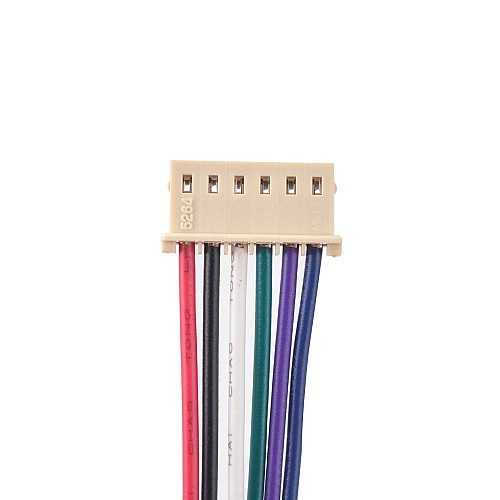

繋がり

V +
GND
VCC
DIR
STP
ENA
赤
黒
白
緑
紫の
青い
製品タイプ
製品タイプ 一体型ステッピングモーター
電気的仕様
アナログ入力 いいえ
インダクタンス(mH) 2.5
エンコーダーフィードバック いいえ (開ループ)
位相抵抗(Ω) 2
保持トルク(Ncm) 44
保持トルク(oz.in) 62.31
入力電圧(V) 10 - 30DC
入力電圧基準(V) 12 - 24DC
制御モード パルスモード
定格電流(A) 1.68
物理仕様
IP等級 40
フレームサイズ(mm) Nema 17 (42 x 42)
在庫方法 専用のインベントリ
本体長さ(mm) 69.5
軸の長さ(mm) 24
軸径(mm) 5


ファイル サイズ
ISD02-04_Full_Datasheet.pdf 159.71KB Download
ISD02-04.STEP 5.65MB Download
ISD02. Driver Manual 1.08MB Download
