パンケーキネマ11バイポーラ1.8度1Ncm(1.4164oz.in)0.5A28x28x9.5mm4線

パンケーキネマ11バイポーラ1.8度1Ncm(1.4164oz.in)0.5A28x28x9.5mm4線
パンケーキネマ11バイポーラ1.8度1Ncm(1.4164oz.in)0.5A28x28x9.5mm4線
パンケーキネマ11バイポーラ1.8度1Ncm(1.4164oz.in)0.5A28x28x9.5mm4線
パンケーキネマ11バイポーラ1.8度1Ncm(1.4164oz.in)0.5A28x28x9.5mm4線
パンケーキネマ11バイポーラ1.8度1Ncm(1.4164oz.in)0.5A28x28x9.5mm4線
パンケーキネマ11バイポーラ1.8度1Ncm(1.4164oz.in)0.5A28x28x9.5mm4線
ベストセラー
パンケーキネマ11バイポーラ1.8度1Ncm(1.4164oz.in)0.5A28x28x9.5mm4線
パンケーキネマ11バイポーラ1.8度1Ncm(1.4164oz.in)0.5A28x28x9.5mm4線
パンケーキネマ11バイポーラ1.8度1Ncm(1.4164oz.in)0.5A28x28x9.5mm4線
パンケーキネマ11バイポーラ1.8度1Ncm(1.4164oz.in)0.5A28x28x9.5mm4線
パンケーキネマ11バイポーラ1.8度1Ncm(1.4164oz.in)0.5A28x28x9.5mm4線
パンケーキネマ11バイポーラ1.8度1Ncm(1.4164oz.in)0.5A28x28x9.5mm4線
パンケーキネマ11バイポーラ1.8度1Ncm(1.4164oz.in)0.5A28x28x9.5mm4線
5 レビュー - レビューを書く
¥3,743
5 + ¥3,512
10 + ¥3,308
50 + ¥3,127
100 + ¥2,964
  • 在庫あり: 200
  • モデル: 11HS04-0504S
  • 総重量: 0.09kg
  • 認証: ISO, CE, UKCA, RoHS

国をクリック｜リアルタイム在庫

カートに入れる
質問
ウイッシュリストに入れる 比較リストに入れる
24時間以内に発送します！
24 時間以内に発送とは、基本的に、十分な在庫がある場合、商品が 24 時間以内に出荷または倉庫から出荷されることを意味します。続きを読む.
地元の倉庫を選んで、より多くのメリットを享受しましょう!
日本のお客様には、国内倉庫の優先的なご利用をお勧めいたします。これにより、配送がより迅速になり、アフターサービスがより便利になり、通関手続きが不要となるため、時間とコストの両方を節約できます。
すべての国のお客様は、中国倉庫をお選びいただくことも可能です。

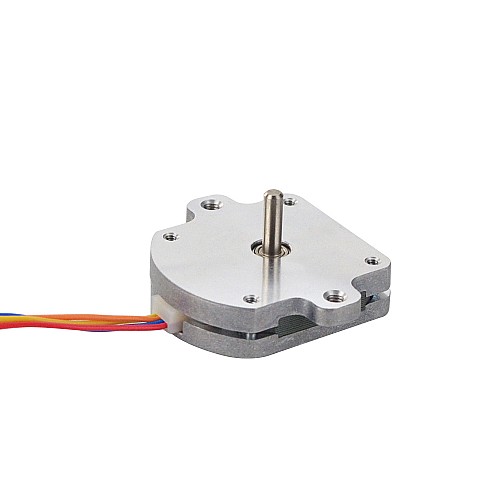

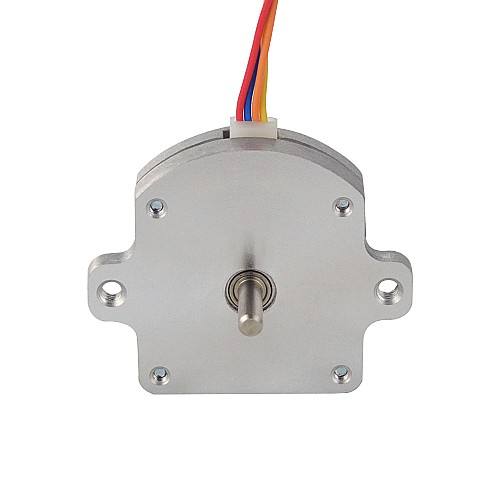

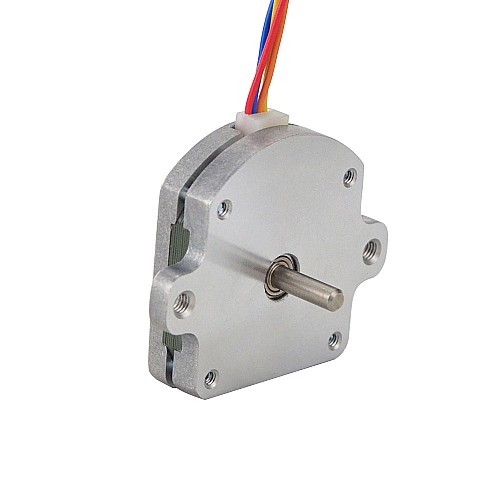

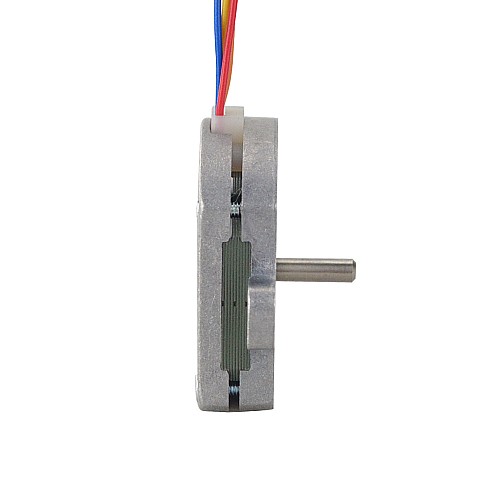

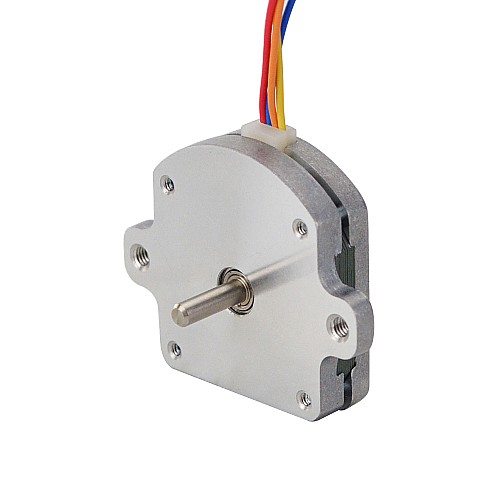

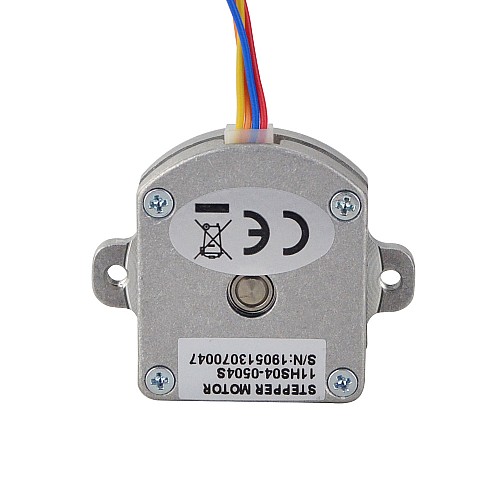

このバイポーラパンケーキNema11ステッピングモーターは、ステップ角1.8度、サイズ28x28x9.5mmです。 4本のワイヤーがあり、各相は0.5 Aを消費し、保持トルクは1Ncm(1.4164oz.in)です。


電気的仕様

  • メーカー部品番号：11HS04-0504S
  • モータータイプ：バイポーラステッパー
  • ステップ角：1.8度
  • 保持トルク：1Ncm(1.4164oz.in)
  • 定格電流/相：0.5A
  • 相抵抗：4オーム
  • インダクタンス：0.8mH±20％(1KHz)
  • 絶縁クラス: B 130°C[266°F]

物理的仕様

  • フレームサイズ：28 x 28mm
  • 本体長さ：9.5mm
  • 軸径：Φ3mm
  • シャフトの長さ：10mm
  • リード数：4
  • リード長さ：300mm
  • 重量：28g

繋がり

A +
A-
B +
B-
赤
青い
オレンジ
黄色
製品タイプ
製品タイプ パンケーキモーター
電気的仕様
インダクタンス(mH) 0.8
オープンループ/クローズドループ オープンループ
ステップ角(deg.) 1.8
トルク・推力曲線はありますか？ はい
位相抵抗(Ω) 4
保持トルク(Ncm) 1
保持トルク(oz.in) 1.416
双極性/単極性 双極性
定格電流(A) 0.5
絶縁クラス B 130C(266F)
物理仕様
ケーブル数 4
シングルシャフト/デュアルシャフト シングルシャフト
フレームサイズ(mm) Nema 11 (28 x 28)
リード長(mm) 300
出力軸タイプ O
在庫方法 専用のインベントリ
本体長さ(mm) 9.5
製品シリーズ S
軸の長さ(mm) 10
軸径(mm) 3


ファイル サイズ
11HS04-0504S.STEP 1.18MB Download
11HS04-0504S_Torque_Curve.pdf 103.5KB Download
11HS04-0504S_Full_Datasheet.pdf 55.2KB Download
