ラウンド Nema 14 バイポーラ 0.9deg 8Ncm(11.33oz.in) 0.65A Φ36x19.6mm 4 ワイヤー
9 レビュー - レビューを書く
¥2,328
5 + ¥2,220
10 + ¥2,119
50 + ¥2,027
100 + ¥1,945
  • 在庫あり: 10000
  • モデル: 14HR08-0654S
  • 総重量: 0.15kg
  • 認証: ISO, CE, UKCA, RoHS

オプション:

カートに入れる
質問
ウイッシュリストに入れる 比較リストに入れる
「中古製品」とはどういう意味ですか？
アメリカ、イギリス、EU、オーストラリア、ロシアのお客様は、現地倉庫の選択を優先してください。EUについては、ドイツの倉庫を選択してください。
この選択の利点には、配送時間の短縮と、関税が発生しないための全体的なコストの削減が含まれます。
24時間以内に発送します！
24 時間以内に発送とは、基本的に、十分な在庫がある場合、商品が 24 時間以内に出荷または倉庫から出荷されることを意味します。続きを読む.

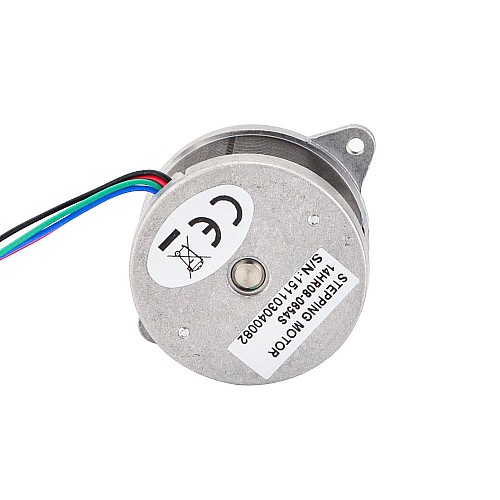

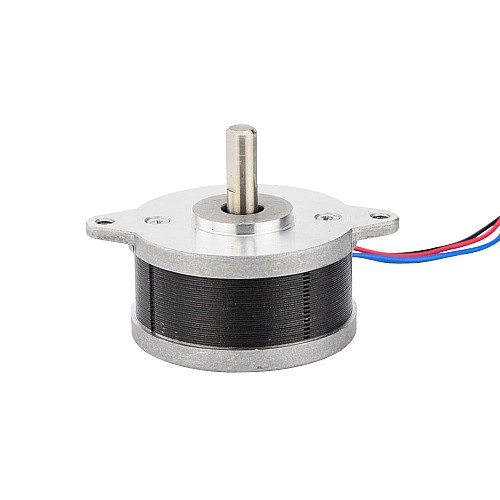

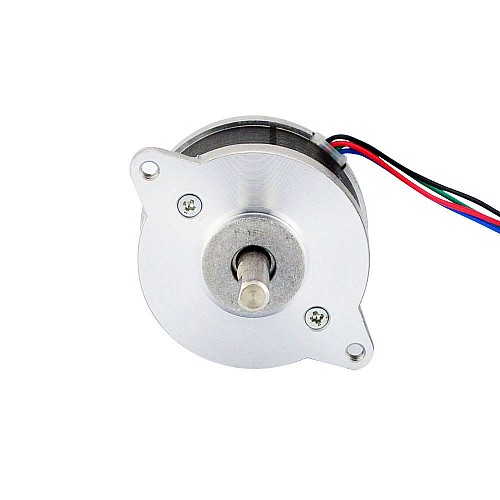

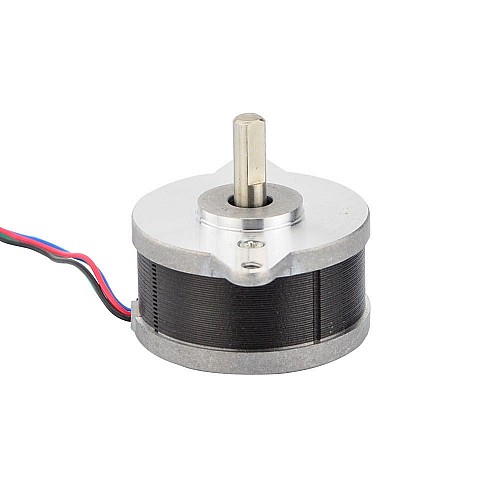

このラウンドハイブリッドバイポーラNema14ステッピングモーターは、ステップ角0.9度、サイズΦ36x19.6mmです。 4本のワイヤーがあり、各相は4.6Vで0.65Aを消費し、保持トルクは8Ncm(11.33oz.in)です。


電気的仕様

  • メーカー部品番号：14HR08-0654S
  • モータータイプ：バイポーラステッパー
  • ステップ角：0.9度
  • 保持トルク：8Ncm(11.33oz.in)
  • 定格電流/相：0.65A
  • 相抵抗：7ohms
  • インダクタンス：6.0mH±20％(1KHz)
  • 絶縁クラス: B 130°C[266°F]

物理的仕様

  • フレームサイズ：Φ36.5mm
  • 本体長さ：19.6mm
  • 軸径：Φ5mm
  • シャフト長さ：15mm
  • Dカット長さ：10mm
  • リード数：4
  • リード長さ：300mm
  • 重量：100g

繋がり

A +
A-
B +
B-
黒
緑
赤
青い
製品タイプ
製品タイプ ハイブリッドステッピングモーター
電気的仕様
インダクタンス(mH) 6
ステップ角(deg.) 0.9
トルク・推力曲線はありますか？ はい
位相抵抗(Ω) 7
保持トルク(Ncm) 8
保持トルク(oz.in) 11.33
双極性/単極性 双極性
定格電流(A) 0.65
物理仕様
ケーブル数 4
シングルシャフト/デュアルシャフト シングルシャフト
フレームサイズ(mm) Nema 14 (Φ36)
リード長(mm) 300
出力軸タイプ D
在庫方法 専用のインベントリ
本体長さ(mm) 19.6
製品シリーズ S
軸の長さ(mm) 15
軸径(mm) 5
重量(g) 100



  • モーター シャフト
  • ケーブル
  • コネクター
  • エンコーダー
  • ブレーキ
  • ギアボックス
    • li>


ファイル サイズ
14HR08-0654S.STEP 429.36KB Download
14HR08-0654S_Torque_Curve.pdf 136.3KB Download
14HR08-0654S_Full_Datasheet.pdf 81.47KB Download
