ラウンド Nema 14 バイポーラ 0.9deg 5Ncm(7.08oz.in) 0.5A Φ36x12.5mm 4 ワイヤー
2 レビュー - レビューを書く
¥2,328
5 + ¥2,220
10 + ¥2,119
50 + ¥2,027
100 + ¥1,945
  • 在庫あり: 10000
  • モデル: 14HR05-0504S
  • 総重量: 0.10kg
  • 認証: ISO, CE, UKCA, RoHS

国をクリック｜リアルタイム在庫

カートに入れる
質問
ウイッシュリストに入れる 比較リストに入れる
24時間以内に発送します！
24 時間以内に発送とは、基本的に、十分な在庫がある場合、商品が 24 時間以内に出荷または倉庫から出荷されることを意味します。続きを読む.
地元の倉庫を選んで、より多くのメリットを享受しましょう!
アメリカ、イギリス、EU、オーストラリア、ロシアのお客様は、現地倉庫の選択を優先してください。EUについては、ドイツの倉庫を選択してください。 この選択の利点には、配送時間の短縮と、関税が発生しないための全体的なコストの削減が含まれます。

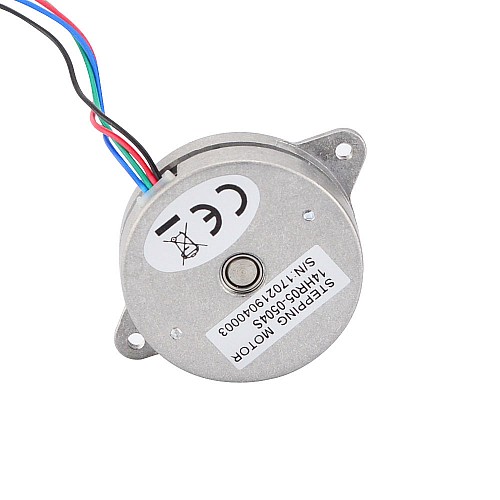

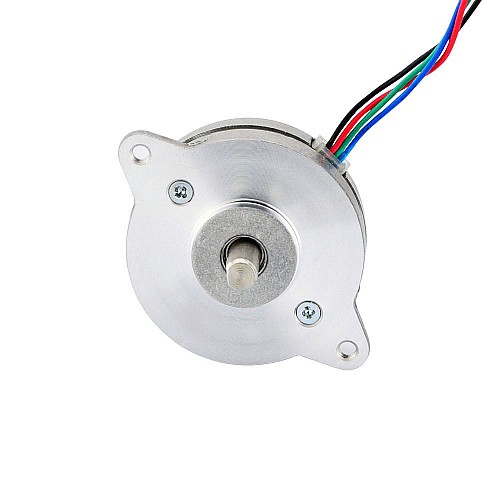

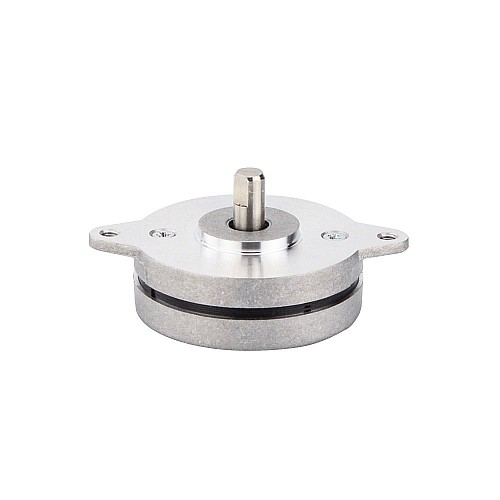

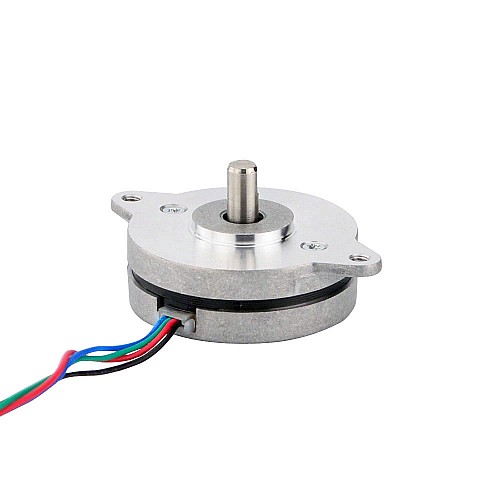

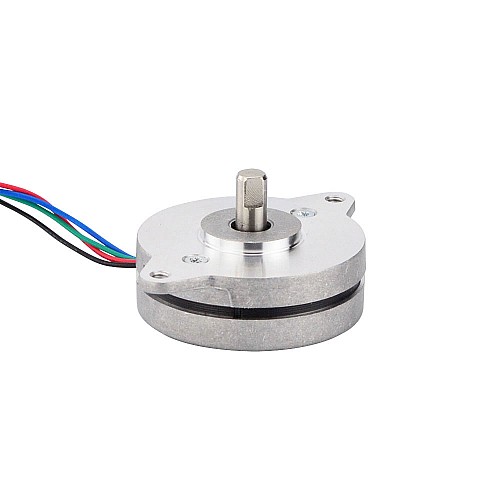

このラウンドハイブリッドバイポーラNema14ステッピングモーターは、ステップ角0.9度、サイズ Φ36x12.5mmです。 4本のワイヤーがあり、各相は0.5Aを消費し、保持トルクは5Ncm(7.08oz.in)です。


電気的仕様

  • メーカー部品番号：14HR05-0504S
  • モータータイプ：バイポーラステッパー
  • ステップ角：0.9度
  • 保持トルク：5Ncm(7.08oz.in)
  • 定格電流/相：0.5A
  • 相抵抗：17ohms
  • インダクタンス：6.5mH±20％(1KHz)
  • 絶縁クラス: B 130°C[266°F]

物理的仕様

  • フレームサイズ：Φ36.5mm
  • 本体長さ：12.5mm
  • 軸径：Φ5mm
  • シャフト長さ：10.5mm
  • Dカット長さ：5mm
  • リード数：4
  • リード長さ：300mm
  • 重量：60g

繋がり

A +
A-
B +
B-
黒
緑
赤
青い

製品タイプ
製品タイプ ハイブリッドステッピングモーター
電気的仕様
インダクタンス(mH) 6.5
ステップ角(deg.) 0.9
トルク・推力曲線はありますか？ はい
位相抵抗(Ω) 17
保持トルク(Ncm) 5
保持トルク(oz.in) 7.08
双極性/単極性 双極性
定格電流(A) 0.5
物理仕様
ケーブル数 4
シングルシャフト/デュアルシャフト シングルシャフト
フレームサイズ(mm) Nema 14 (Φ36)
リード長(mm) 300
出力軸タイプ D
在庫方法 専用のインベントリ
本体長さ(mm) 12.5
製品シリーズ S
軸の長さ(mm) 10.5
軸径(mm) 5
重量(g) 60



  • モーター シャフト
  • ケーブル
  • コネクター
  • エンコーダー
  • ブレーキ
  • ギアボックス
    • li>


ファイル サイズ
14HR05-0504S.STEP 892.27KB Download
14HR05-0504S_Torque_Curve.pdf 141.06KB Download
14HR05-0504S_Full_Datasheet.pdf 119.88KB Download
