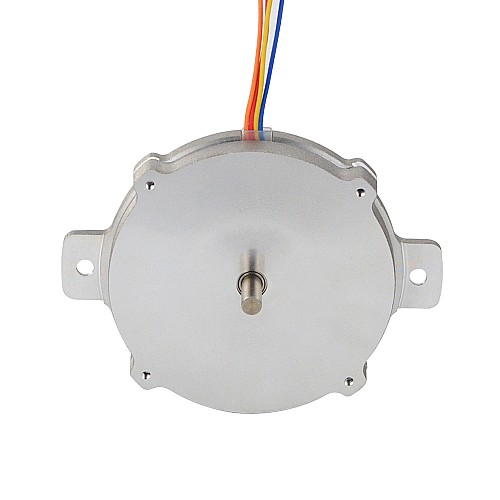

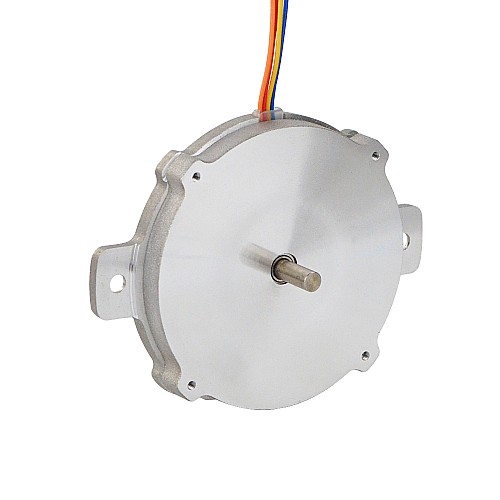

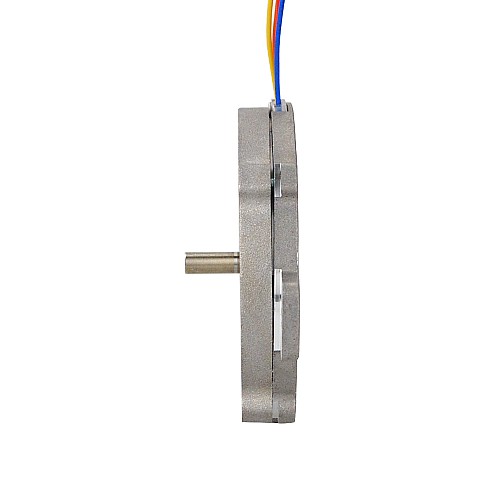

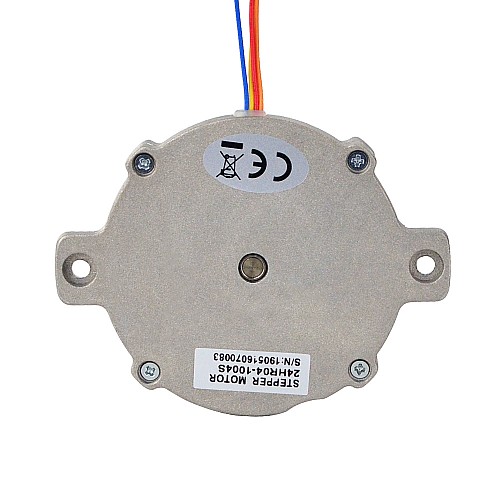

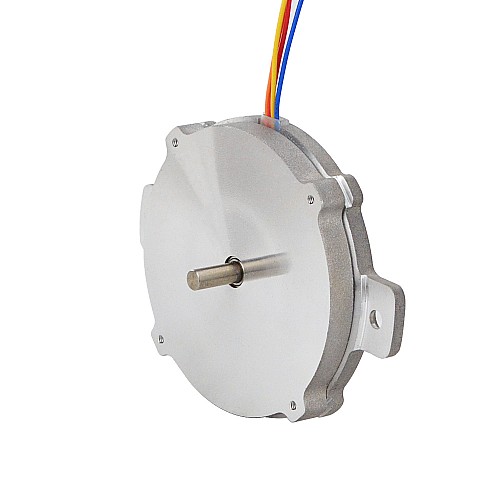

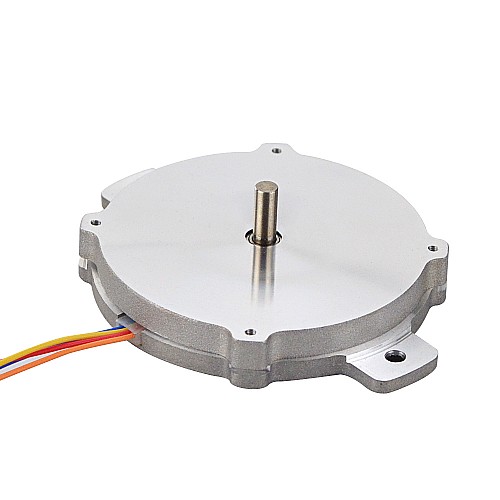

ラウンドパンケーキネマ24バイポーラ1.8度6Ncm(8.5oz.in)1AΦ60x9.6mm4線

ラウンドパンケーキネマ24バイポーラ1.8度6Ncm(8.5oz.in)1AΦ60x9.6mm4線
ラウンドパンケーキネマ24バイポーラ1.8度6Ncm(8.5oz.in)1AΦ60x9.6mm4線
ラウンドパンケーキネマ24バイポーラ1.8度6Ncm(8.5oz.in)1AΦ60x9.6mm4線
ラウンドパンケーキネマ24バイポーラ1.8度6Ncm(8.5oz.in)1AΦ60x9.6mm4線
ラウンドパンケーキネマ24バイポーラ1.8度6Ncm(8.5oz.in)1AΦ60x9.6mm4線
ラウンドパンケーキネマ24バイポーラ1.8度6Ncm(8.5oz.in)1AΦ60x9.6mm4線
ラウンドパンケーキネマ24バイポーラ1.8度6Ncm(8.5oz.in)1AΦ60x9.6mm4線
ラウンドパンケーキネマ24バイポーラ1.8度6Ncm(8.5oz.in)1AΦ60x9.6mm4線
ラウンドパンケーキネマ24バイポーラ1.8度6Ncm(8.5oz.in)1AΦ60x9.6mm4線
ラウンドパンケーキネマ24バイポーラ1.8度6Ncm(8.5oz.in)1AΦ60x9.6mm4線
ラウンドパンケーキネマ24バイポーラ1.8度6Ncm(8.5oz.in)1AΦ60x9.6mm4線
ラウンドパンケーキネマ24バイポーラ1.8度6Ncm(8.5oz.in)1AΦ60x9.6mm4線
ラウンドパンケーキネマ24バイポーラ1.8度6Ncm(8.5oz.in)1AΦ60x9.6mm4線
1 レビュー - レビューを書く
¥3,799
5 + ¥3,602
10 + ¥3,425
50 + ¥3,263
100 + ¥3,116
  • 在庫あり: 10000
  • モデル: 24HR04-1004S
  • 総重量: 0.15kg
  • 認証: ISO, CE, UKCA, RoHS
販売商品: 234

国をクリック｜リアルタイム在庫

カートに入れる
質問
ウイッシュリストに入れる 比較リストに入れる
24時間以内に発送します！
24 時間以内に発送とは、基本的に、十分な在庫がある場合、商品が 24 時間以内に出荷または倉庫から出荷されることを意味します。続きを読む.
地元の倉庫を選んで、より多くのメリットを享受しましょう!
アメリカ、イギリス、EU、オーストラリア、ロシアのお客様は、現地倉庫の選択を優先してください。EUについては、ドイツの倉庫を選択してください。 この選択の利点には、配送時間の短縮と、関税が発生しないための全体的なコストの削減が含まれます。

このバイポーラパンケーキNema24ステッピングモーターは、ステップ角1.8度、サイズΦ60x9.6mmです。 4本のワイヤーがあり、各相は1Aを引き、保持トルクは6Ncm(8.5oz.in)です。


電気的仕様

  • メーカー部品番号：24HR04-1004S
  • モータータイプ：バイポーラステッパー
  • ステップ角：1.8度
  • 保持トルク：6Ncm(8.5oz.in)
  • 定格電流/相：1A
  • 相抵抗：3.6オーム
  • インダクタンス：1.8mH±20％(1KHz)
  • 絶縁クラス: B 130°C[266°F]

物理的仕様

  • フレームサイズ：Φ60mm
  • 本体長さ：9.6mm
  • 軸径：Φ4mm
  • シャフトの長さ：10mm
  • リード数：4
  • リード長さ：300mm
  • 重量：79.6g

繋がり

A +
A-
B +
B-
赤
青い
オレンジ
黄色
製品タイプ
製品タイプ パンケーキモーター
電気的仕様
インダクタンス(mH) 1.8
オープンループ/クローズドループ オープンループ
ステップ角(deg.) 1.8
トルク・推力曲線はありますか？ いいえ
位相抵抗(Ω) 3.6
保持トルク(Ncm) 6
保持トルク(oz.in) 8.5
双極性/単極性 双極性
定格電流(A) 1
絶縁クラス B 130C(266F)
物理仕様
ケーブル数 4
シングルシャフト/デュアルシャフト シングルシャフト
フレームサイズ(mm) Nema 24 (60 x 60)
リード長(mm) 300
出力軸タイプ O
在庫方法 専用のインベントリ
本体長さ(mm) 9.6
製品シリーズ S
軸の長さ(mm) 10
軸径(mm) 4
ファイル サイズ
24HR04-1004S_Full_Datasheet.pdf 142.87KB Download
24HR04-1004S.STEP 1.47MB Download
