キー溝デュアルシャフトNema34CNCステッピングモーター4.5Nm(637.25oz.in)5.5A 86x86x80mm

キー溝デュアルシャフトNema34CNCステッピングモーター4.5Nm(637.25oz.in)5.5A 86x86x80mm
キー溝デュアルシャフトNema34CNCステッピングモーター4.5Nm(637.25oz.in)5.5A 86x86x80mm
キー溝デュアルシャフトNema34CNCステッピングモーター4.5Nm(637.25oz.in)5.5A 86x86x80mm
キー溝デュアルシャフトNema34CNCステッピングモーター4.5Nm(637.25oz.in)5.5A 86x86x80mm
キー溝デュアルシャフトNema34CNCステッピングモーター4.5Nm(637.25oz.in)5.5A 86x86x80mm
キー溝デュアルシャフトNema34CNCステッピングモーター4.5Nm(637.25oz.in)5.5A 86x86x80mm
キー溝デュアルシャフトNema34CNCステッピングモーター4.5Nm(637.25oz.in)5.5A 86x86x80mm
キー溝デュアルシャフトNema34CNCステッピングモーター4.5Nm(637.25oz.in)5.5A 86x86x80mm
キー溝デュアルシャフトNema34CNCステッピングモーター4.5Nm(637.25oz.in)5.5A 86x86x80mm
キー溝デュアルシャフトNema34CNCステッピングモーター4.5Nm(637.25oz.in)5.5A 86x86x80mm
キー溝デュアルシャフトNema34CNCステッピングモーター4.5Nm(637.25oz.in)5.5A 86x86x80mm
キー溝デュアルシャフトNema34CNCステッピングモーター4.5Nm(637.25oz.in)5.5A 86x86x80mm
キー溝デュアルシャフトNema34CNCステッピングモーター4.5Nm(637.25oz.in)5.5A 86x86x80mm
1 レビュー - レビューを書く
¥5,234
5 + ¥5,055
10 + ¥4,888
50 + ¥4,732
100 + ¥4,585
  • 在庫あり: 予約注文
  • モデル: 34HS31-5504D
  • 総重量: 2.54kg
  • 認証: ISO, CE, UKCA, RoHS
販売商品: 86

国をクリック｜リアルタイム在庫

カートに入れる
質問
ウイッシュリストに入れる 比較リストに入れる
(最小ご注文単位 10)
事前注文とはどういう意味ですか?
プリオーダー商品は現在在庫切れです。ご注文後、生産または調達を開始します。

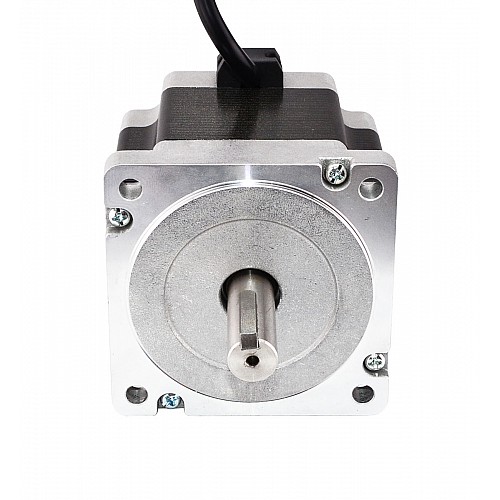

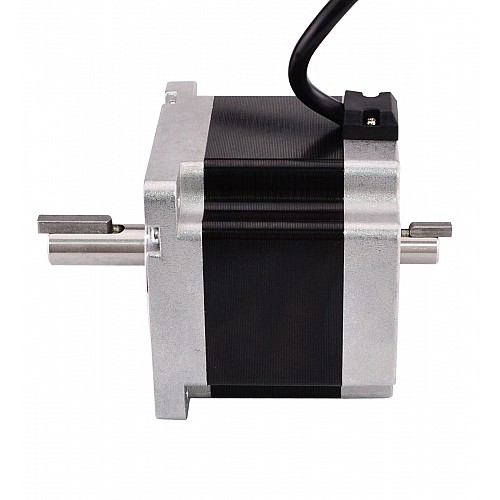

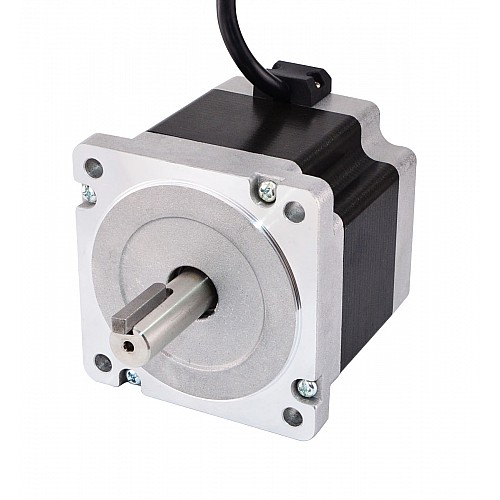

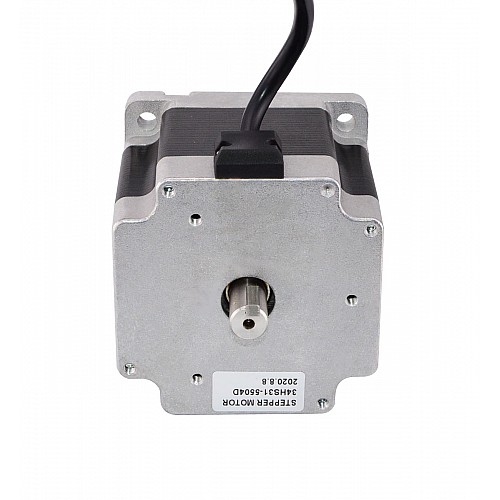

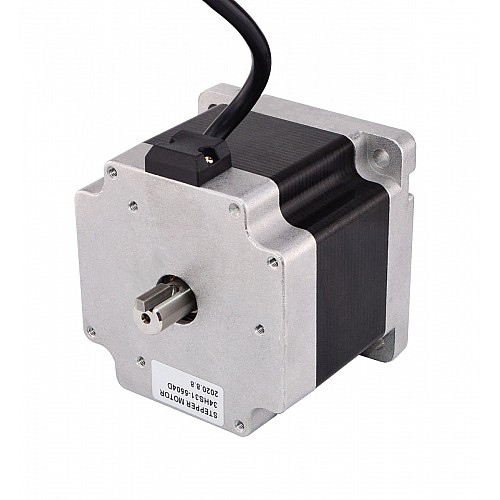

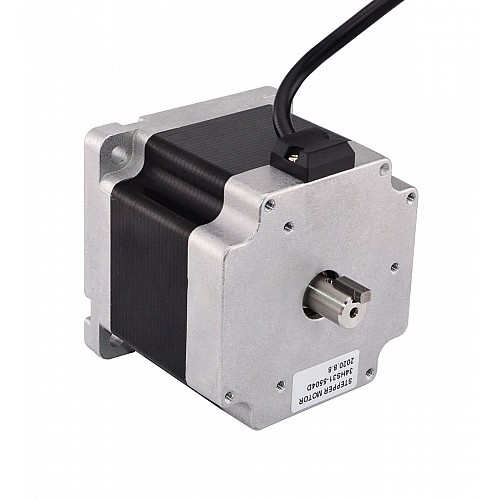

これは、15mm の長いリア シャフトと 4.5Nm (637.25oz.in) の保持トルク、シャフト径 12mm のデュアル シャフト モーターです。リア エンド キャップには、ブレーキやハンド ホイールのエンコーダーに使用できるネジ穴があります。

電気的仕様

  • メーカー部品番号：34HS31-5504D
  • モータータイプ：バイポーラステッパー
  • ステップ角：1.8度
  • 保持トルク：4.5Nm(637.25oz.in)
  • 定格電流/相：5.5A
  • 相抵抗：0.4オーム
  • インダクタンス：3.5mH±20％(1KHz)
  • 絶縁クラス: B 130°C[266°F]

物理的仕様

  • フレームサイズ：86 x 86mm
  • 本体長さ：80mm
  • 軸径：Φ14mm
  • シャフト長さ：37mm
  • キーウェイの長さ：25mm
  • リアシャフトの長さ：15mm
  • リアシャフト径：12mm
  • リード数：4
  • リード長：500mm

繋がり

A +
A-
B +
B-
赤
黒
黄色
青い
モーターには、800 万回曲げても故障しない柔軟性の高いケーブルが付属しています。

製品タイプ
製品タイプ ハイブリッドステッピングモーター
電気的仕様
インダクタンス(mH) 3.5
ステップ角(deg.) 1.8
トルク・推力曲線はありますか？ いいえ
位相抵抗(Ω) 0.4
保持トルク(Ncm) 450
保持トルク(oz.in) 637.25
双極性/単極性 双極性
定格電流(A) 5.5
物理仕様
IP等級 40
ケーブル数 4
シングルシャフト/デュアルシャフト デュアルシャフト
フレームサイズ(mm) Nema 34 (86 x 86)
リード長(mm) 500
出力軸タイプ キー溝
在庫方法 専用のインベントリ
本体長さ(mm) 80
製品シリーズ S
軸の長さ(mm) 37
軸径(mm) 14
重量(g) 2500


  • モーター シャフト
  • ケーブル
  • コネクター
  • エンコーダー
  • ブレーキ
  • ギアボックス
    • li>


ファイル サイズ
34HS31-5504D.STEP 2.18MB Download
34HS31-5504D_Full_Datasheet.pdf 132.5KB Download
