Nema 34 モーター用デジタル ステッパー ドライバー 2.4-7.2A 18-80VAC または 24-110VDC

DM860Tは、最新のモーションコントロールテクノロジーに基づく高度なDSP制御アルゴリズムで開発された完全デジタルステッピングドライバーです。独自のレベルのシステムスムーズ性を実現し、最適なトルクを提供し、ミッドレンジの不安定性を解消します。そのモーターの自動識別とパラメーターの自動構成機能により、さまざまなモーターで最適なモードにすばやくセットアップできます。従来のアナログドライブと比較して、DM860Tは、はるかに低いノイズ、低い加熱、およびスムーズな動きでステッピングモーターを駆動できます。その独自の機能により、DM860Tは要件の高いアプリケーションに最適です。

主な機能

• 過電圧、過電流保護
• 自動アイドル電流低減
• 2相および4相モーターに適しています
• PUL/DIRおよびCW/CCWモードをサポート
• 電源投入時に「ジャンプ」なしでソフトスタート

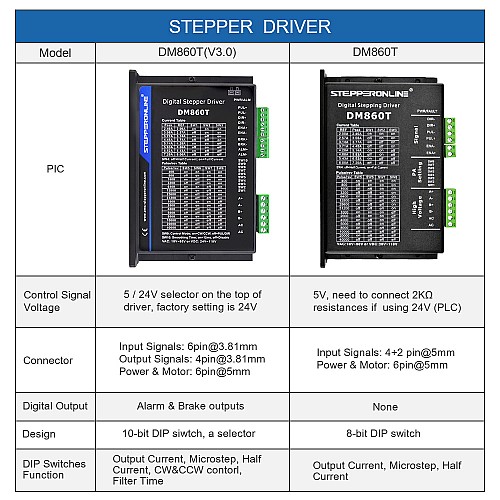

• 5V/24V ロジック電圧セレクター、デフォルト設定 24V
• 最大200KHzのパルス入力周波数、TTL互換、光学的に絶縁された入力
• 反共振は最適なトルクを提供し、ミッドレンジの不安定性をゼロにします

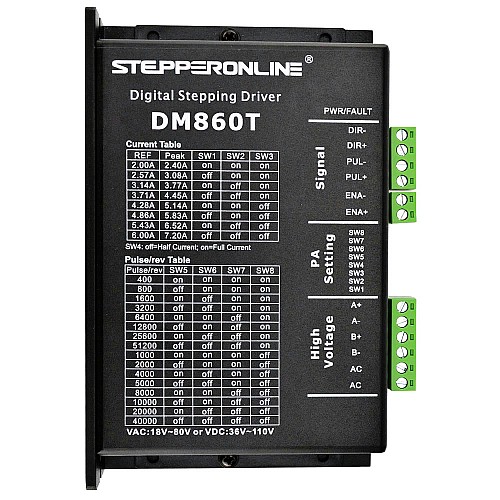

• 2.40A、3.08A、3.77A、4.45A、5.14A、5.83A、6.52A、7.20Aを含む8つの選択可能なピーク電流
• モーターの自動識別とパラメーターの自動構成テクノロジーにより、さまざまなモーターで最適な応答が得られます
• マルチステッピングにより、低解像度のステップ入力でより高いマイクロステップ出力を生成できるため、モーターの動きがスムーズになります。
• 400、800、1600、3200、6400、12800、25600、51200、1000、2000、4000、5000、8000、10000、20000、40000を含む16の選択可能なマイクロステップ解像度

電気的仕様

• 出力ピーク電流：2.4〜7.2A（6.0 RMS）
• 論理信号電流：7〜16mA（標準10mA）
• パルス入力周波数：0〜200kHz
• パルス幅：2.5μS
• 絶縁抵抗：100MΩ
• 入力電圧：+ 18〜80VACまたは24〜110VDC （DC +/-電源は任意の順序で接続できます）

動作環境およびその他の仕様（Tj =25℃/77℉）

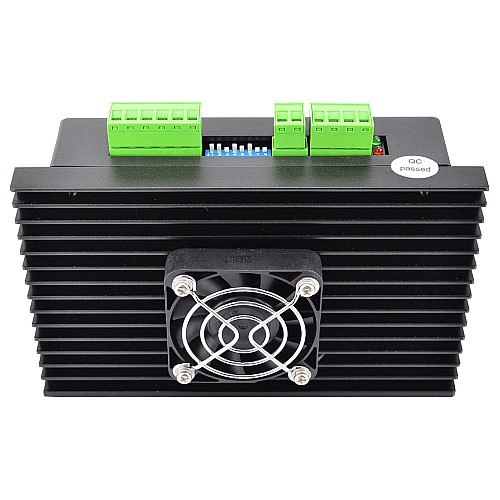

• 冷却：自然冷却または強制冷却
• 環境：ほこり、油霧、腐食性ガスを避けてください
• 周囲温度：0℃－65℃
• 湿度：40％RH－90％RH
• 作動温度：-10℃－45℃
• 振動：10-55Hz / 0.15mm
• 保管温度：-20℃－65℃
• 重量：約580g（20.46oz）

ステッピングモーターの推奨運転電圧
