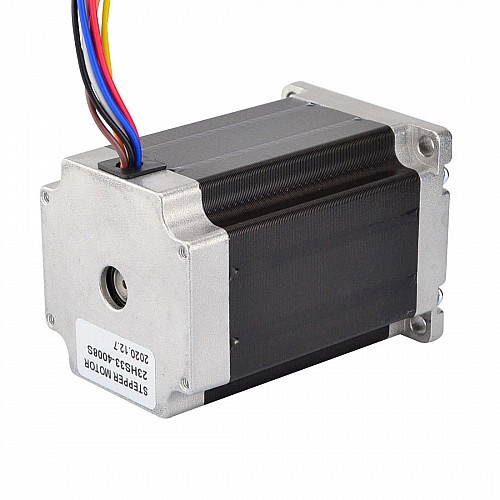

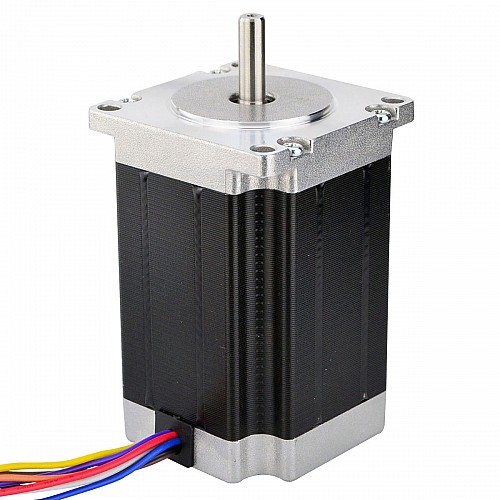

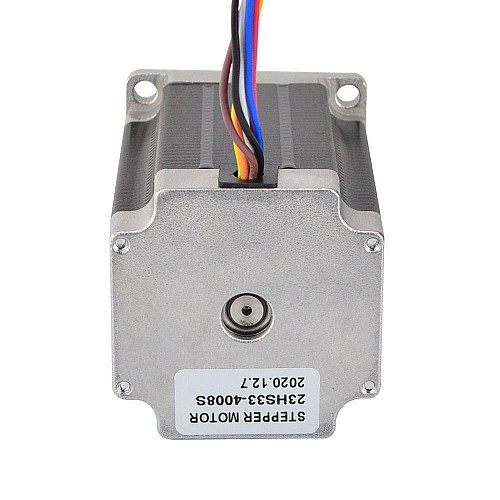

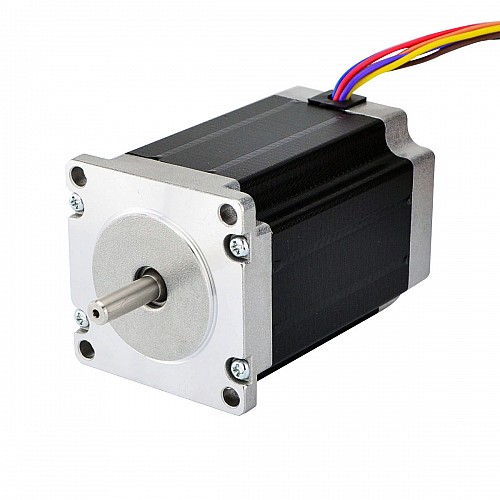

Nema 23 バイポーラ 1.8deg 2.83Nm(400oz.in) 4A 57x57x84mm 8 ワイヤー

この nema 23 ステッピング モーターは、ステップ角 1.8 度、ケーブル長 500mm、サイズ 57x57x84mm で、8 つのワイヤがあり、ユニポーラ、バイポーラ (シリアル) またはバイポーラ (パラレル) の 3 つの接続オプションがあり、任意のタイプを選択できます。トルクはユニポーラ接続で 2.0Nm(283oz.in)、バイポーラ接続で 2.83Nm(400oz.in) に達すると予想されます。

電気的仕様

• メーカー部品番号：23HS33-4008S
• モータータイプ：ユニポーラ/バイポーラ
• ステップ角：1.8度
• 保持トルク(バイポーラ)：2.83Nm(400oz.in)
• 保持トルク(ユニポーラ)：2.0Nm(283oz.in)
• 定格電流(バイポーラシリアル)：2.83A
• 定格電流(バイポーラパラレル)：5.66A
• 定格電流(単極)：4.0A
• 相抵抗(バイポーラシリアル)：1.6オーム
• 相抵抗(バイポーラパラレル)：0.4オーム
• 相抵抗(ユニポーラ)：0.8オーム
• インダクタンス(バイポーラシリアル)：7.2mH±20％(1KHz)
• インダクタンス(バイポーラパラレル)：1.8mH±20％(1KHz)
• インダクタンス(ユニポーラ)：1.8mH±20％(1KHz)
• 絶縁クラス: B 130°C[266°F]

物理的仕様

• フレームサイズ：57 x 57mm
• 本体長さ：84mm
• 軸径：Φ6.35mm
• シャフト長さ：21mm
• Dカット長さ：15mm
• リード数：8
• リード長さ：500mm
• 重量：1.13kg
