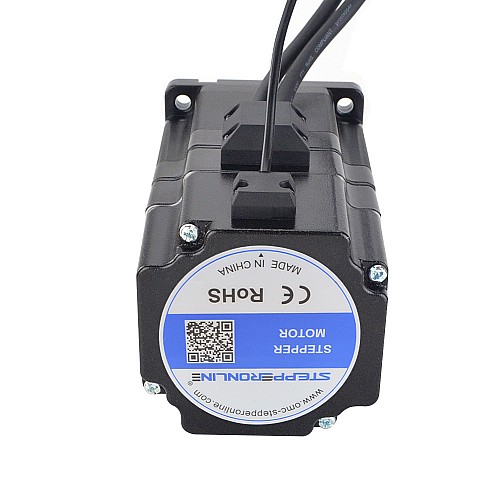

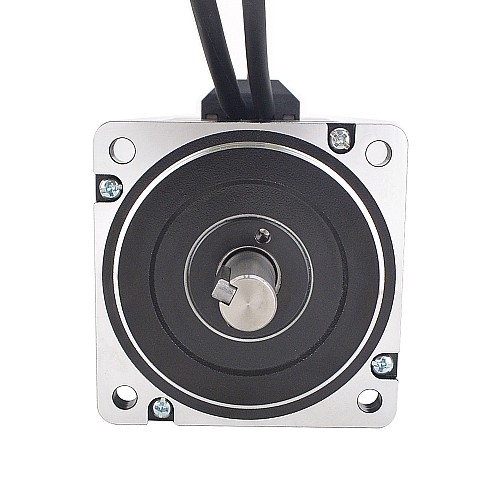

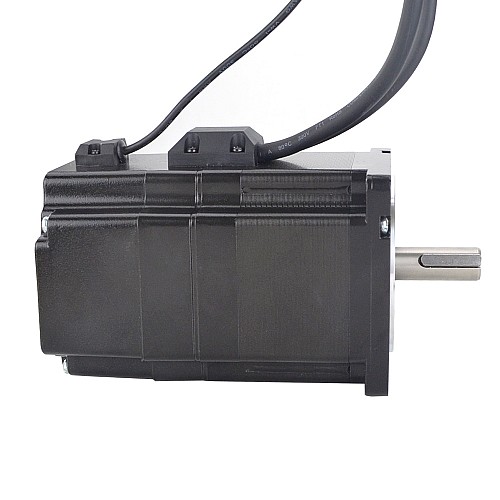

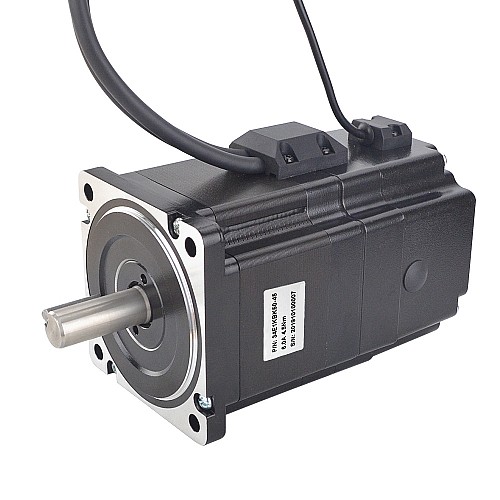

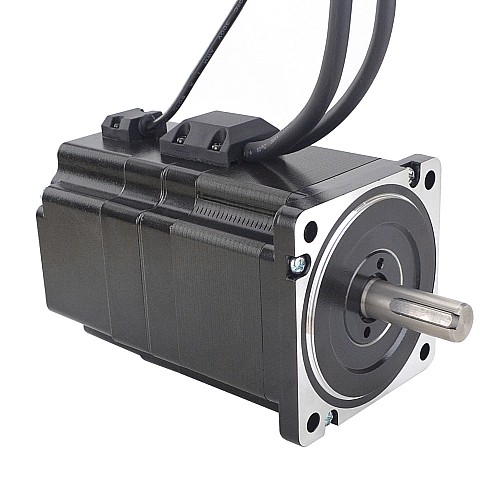

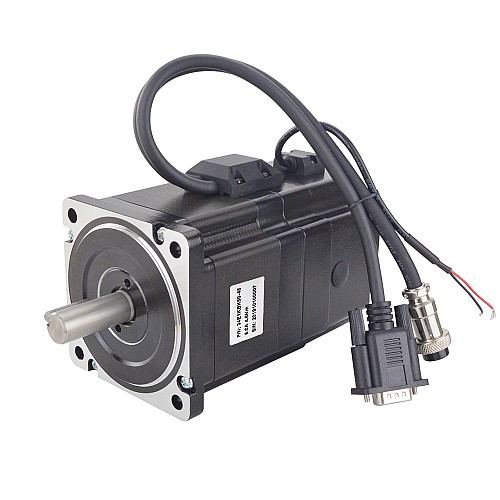

PシリーズNema34クローズドループステッピングモーター4.5Nm(637.38oz.in)、電磁ブレーキ付き

PシリーズNema34クローズドループステッピングモーター4.5Nm(637.38oz.in)、電磁ブレーキ付き
PシリーズNema34クローズドループステッピングモーター4.5Nm(637.38oz.in)、電磁ブレーキ付き
PシリーズNema34クローズドループステッピングモーター4.5Nm(637.38oz.in)、電磁ブレーキ付き
PシリーズNema34クローズドループステッピングモーター4.5Nm(637.38oz.in)、電磁ブレーキ付き
PシリーズNema34クローズドループステッピングモーター4.5Nm(637.38oz.in)、電磁ブレーキ付き
PシリーズNema34クローズドループステッピングモーター4.5Nm(637.38oz.in)、電磁ブレーキ付き
PシリーズNema34クローズドループステッピングモーター4.5Nm(637.38oz.in)、電磁ブレーキ付き
PシリーズNema34クローズドループステッピングモーター4.5Nm(637.38oz.in)、電磁ブレーキ付き
PシリーズNema34クローズドループステッピングモーター4.5Nm(637.38oz.in)、電磁ブレーキ付き
PシリーズNema34クローズドループステッピングモーター4.5Nm(637.38oz.in)、電磁ブレーキ付き
PシリーズNema34クローズドループステッピングモーター4.5Nm(637.38oz.in)、電磁ブレーキ付き
PシリーズNema34クローズドループステッピングモーター4.5Nm(637.38oz.in)、電磁ブレーキ付き
PシリーズNema34クローズドループステッピングモーター4.5Nm(637.38oz.in)、電磁ブレーキ付き
PシリーズNema34クローズドループステッピングモーター4.5Nm(637.38oz.in)、電磁ブレーキ付き
PシリーズNema34クローズドループステッピングモーター4.5Nm(637.38oz.in)、電磁ブレーキ付き
0 レビュー - レビューを書く
¥20,889
5 + ¥19,907
10 + ¥19,012
50 + ¥18,194
100 + ¥17,443
  • 在庫あり: 予約注文
  • モデル: 34E1KBK50-45
  • 総重量: 3.59kg
  • 認証: ISO, CE, UKCA, RoHS
販売商品: 105

国をクリック｜リアルタイム在庫

カートに入れる
質問
ウイッシュリストに入れる 比較リストに入れる
事前注文とはどういう意味ですか?
プリオーダー商品は現在在庫切れです。ご注文後、生産または調達を開始します。

電気的仕様

  • メーカー部品番号：34E1KBK50-45
  • フェーズ数：2
  • ステップ角：1.8度
  • 保持トルク：4.5 Nm（637.38 oz.in）
  • 定格電流/相：6.0A
  • 相抵抗：0.34オーム
  • インダクタンス：2.4 mH±20％(1KHz)
  • 絶縁クラス: B 130°C[266°F]

物理的仕様

  • フレームサイズ：86 x 86mm
  • 本体長さ：74mm
  • 軸径：Φ14mm
  • シャフトの長さ：37mm
  • キー溝の長さ：25mm
  • リード数：4
  • リード長さ：270mm
  • 重量：2.1kg

エンコーダ仕様

  • 出力回路タイプ：差動タイプ
  • エンコーダタイプ：インクリメンタル
  • 出力信号チャンネル：2チャンネル
  • 最小供給電圧：5V
  • 最大供給電圧：5V
  • 出力高電圧：<4V
  • 出力低電圧：<1V

ブレーキ接続

  • 赤--24V+
  • 黒--24V-
  • 5.0Nm

繋がり

ピン
1
2
3
4
モーター
A +
A-
B +
B-

ピン
2
3
1
13
11
12
エンコーダー
VCC
EGND
EA +
EA-
EB +
EB-

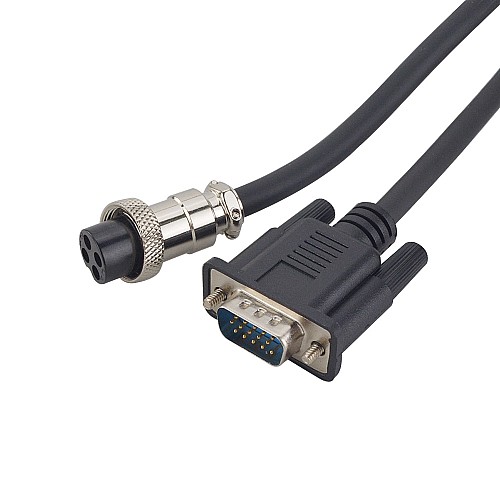

モーターには、800 万回曲げても故障しない柔軟性の高いケーブルが付属しています。
製品タイプ
製品タイプ モーター、エンコーダー、ブレーキ、ギアボックス付き
電気的仕様
インダクタンス(mH) 2.4
エンコーダタイプ 光インクリメンタル
エンコーダ分解能 1000PPR
ステッピングモーター搭載 エンコーダ/ブレーキ
位相抵抗(Ω) 0.34
保持トルク(Ncm) 450
出力信号チャンネル 2
出力回路タイプ ディファレンシャル
定格電流(A) 6
ブレーキ仕様
ブレーキの種類 パワーオフブレーキ
ブレーキトルク(Ncm) 500
ブレーキ力(W) 4.8
ブレーキ定格電圧(V) 24
ブレーキ電流(A) 0.19
応答時間(ms) 50
物理仕様
IP等級 40
フレームサイズ(mm) Nema 34 (86 x 86)
在庫方法 共有在庫
本体長さ(mm) 74
軸の長さ(mm) 37
軸径(mm) 14


ファイル サイズ
34E1KBK50-45_Full_Datasheet.pdf 189.22KB Download
34E1KBK50-45.STEP 8.09MB Download
34E1KBK50-45_Torque_Curve.pdf 133.97KB Download
