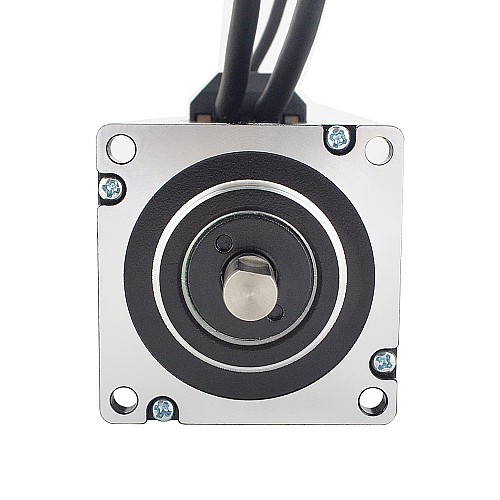

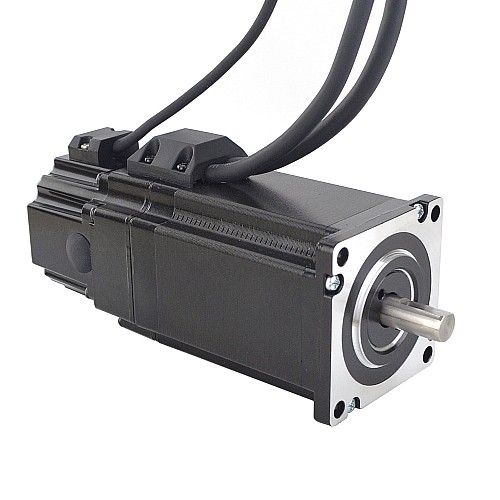

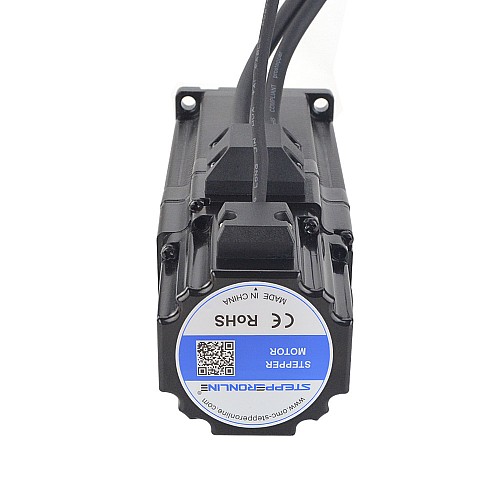

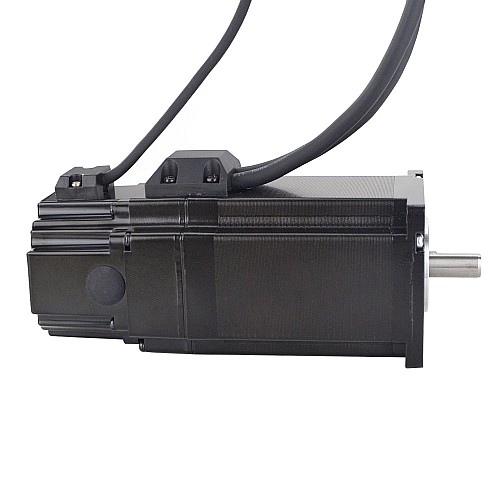

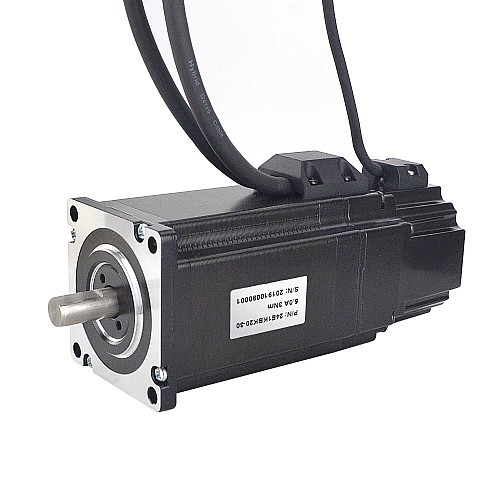

PシリーズNema24クローズドループステッピングモーター3Nm(424.92oz.in)、電磁ブレーキ付き

PシリーズNema24クローズドループステッピングモーター3Nm(424.92oz.in)、電磁ブレーキ付き
PシリーズNema24クローズドループステッピングモーター3Nm(424.92oz.in)、電磁ブレーキ付き
PシリーズNema24クローズドループステッピングモーター3Nm(424.92oz.in)、電磁ブレーキ付き
PシリーズNema24クローズドループステッピングモーター3Nm(424.92oz.in)、電磁ブレーキ付き
PシリーズNema24クローズドループステッピングモーター3Nm(424.92oz.in)、電磁ブレーキ付き
PシリーズNema24クローズドループステッピングモーター3Nm(424.92oz.in)、電磁ブレーキ付き
PシリーズNema24クローズドループステッピングモーター3Nm(424.92oz.in)、電磁ブレーキ付き
PシリーズNema24クローズドループステッピングモーター3Nm(424.92oz.in)、電磁ブレーキ付き
PシリーズNema24クローズドループステッピングモーター3Nm(424.92oz.in)、電磁ブレーキ付き
PシリーズNema24クローズドループステッピングモーター3Nm(424.92oz.in)、電磁ブレーキ付き
PシリーズNema24クローズドループステッピングモーター3Nm(424.92oz.in)、電磁ブレーキ付き
PシリーズNema24クローズドループステッピングモーター3Nm(424.92oz.in)、電磁ブレーキ付き
PシリーズNema24クローズドループステッピングモーター3Nm(424.92oz.in)、電磁ブレーキ付き
PシリーズNema24クローズドループステッピングモーター3Nm(424.92oz.in)、電磁ブレーキ付き
PシリーズNema24クローズドループステッピングモーター3Nm(424.92oz.in)、電磁ブレーキ付き
0 レビュー - レビューを書く
¥16,765
5 + ¥15,936
10 + ¥15,186
50 + ¥14,505
100 + ¥13,880
  • 在庫あり: 10000
  • モデル: 24E1KBK20-30
  • 総重量: 2.10kg
  • 認証: ISO, CE, UKCA, RoHS
販売商品: 215

国をクリック｜リアルタイム在庫

カートに入れる
質問
ウイッシュリストに入れる 比較リストに入れる
24時間以内に発送します！
24 時間以内に発送とは、基本的に、十分な在庫がある場合、商品が 24 時間以内に出荷または倉庫から出荷されることを意味します。続きを読む.
地元の倉庫を選んで、より多くのメリットを享受しましょう!
アメリカ、イギリス、EU、オーストラリア、ロシアのお客様は、現地倉庫の選択を優先してください。EUについては、ドイツの倉庫を選択してください。 この選択の利点には、配送時間の短縮と、関税が発生しないための全体的なコストの削減が含まれます。

電気的仕様

  • メーカー部品番号：24E1KBK20-30
  • フェーズ数：2
  • ステップ角：1.8度
  • 保持トルク：3 Nm（424.92 oz.in）
  • 定格電流/相：5.0A
  • 相抵抗：0.45オーム
  • インダクタンス：1.8 mH±20％(1KHz)
  • 絶縁クラス: B 130°C[266°F]

物理的仕様

  • フレームサイズ：60 x 60mm
  • 本体長さ：85mm
  • 軸径：Φ10mm
  • シャフトの長さ：21mm
  • Dカットシャフトの長さ：15mm
  • リード長さ：270mm
  • 重量：1.3kg

エンコーダ仕様

  • 出力回路タイプ：差動タイプ
  • エンコーダタイプ：インクリメンタル
  • エンコーダ分解能：1000PPR（4000CPR）
  • 出力信号チャンネル：2チャンネル
  • 最小供給電圧：5V
  • 最大供給電圧：5V
  • 出力高電圧：<4V
  • 出力低電圧：<1V

ブレーキ接続

  • 赤--24V+
  • 黒--24V-
  • 2.0Nm

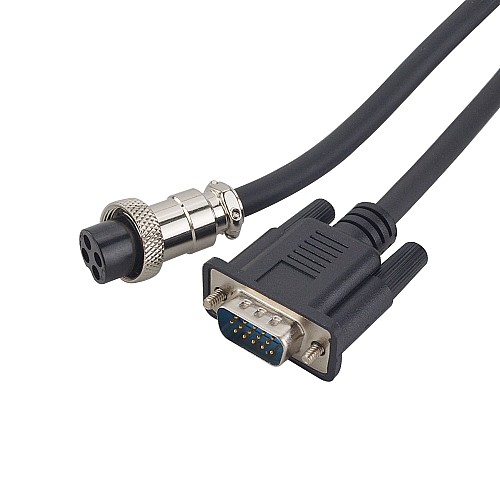

繋がり

ピン
1
2
3
4
モーター
A +
A-
B +
B-

ピン
2
3
1
13
11
12
エンコーダー
VCC
EGND
EA +
EA-
EB +
EB-

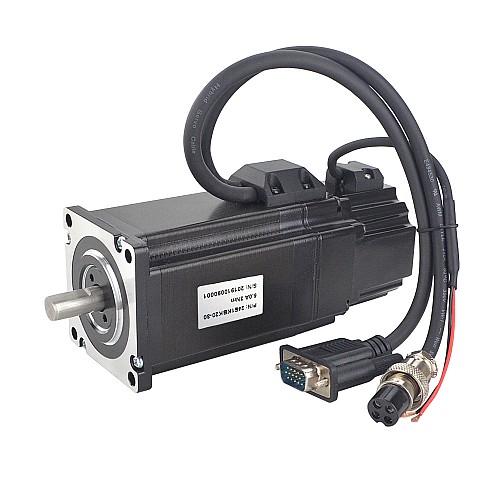

モーターには、800 万回曲げても故障しない柔軟性の高いケーブルが付属しています。
製品タイプ
製品タイプ モーター、エンコーダー、ブレーキ、ギアボックス付き
電気的仕様
インダクタンス(mH) 1.8
エンコーダタイプ 光インクリメンタル
エンコーダ分解能 1000PPR
ステッピングモーター搭載 エンコーダ/ブレーキ
位相抵抗(Ω) 0.45
保持トルク(Ncm) 300
出力信号チャンネル 2
出力回路タイプ ディファレンシャル
定格電流(A) 5
ブレーキ仕様
ブレーキの種類 パワーオフブレーキ
ブレーキトルク(Ncm) 200
ブレーキ力(W) 4
ブレーキ定格電圧(V) 24
ブレーキ電流(A) 0.16
応答時間(ms) 50
物理仕様
フレームサイズ(mm) Nema 24 (60 x 60)
出力軸タイプ D
在庫方法 専用のインベントリ
本体長さ(mm) 85
軸の長さ(mm) 21
軸径(mm) 10


ファイル サイズ
24E1KBK20-30_Full_Datasheet.pdf 187.77KB Download
24E1KBK20-30.STEP 8.7MB Download
24E1KBK20-30_Torque_Curve.pdf 126KB Download
