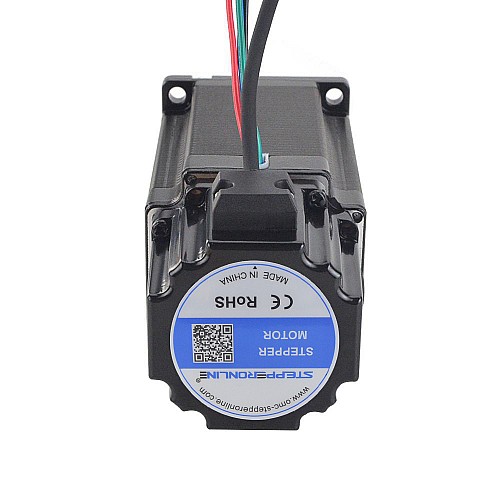

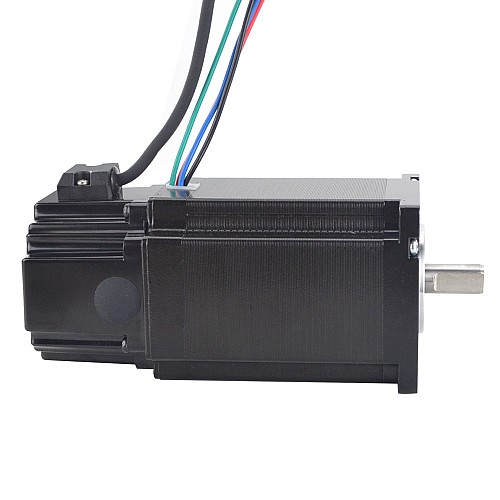

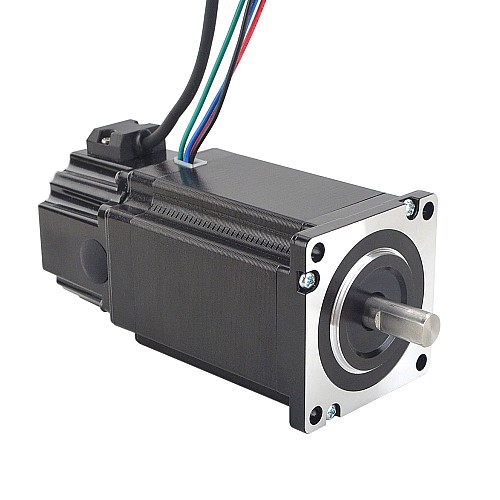

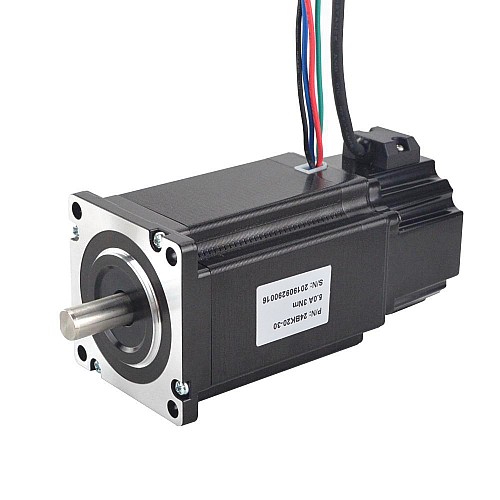

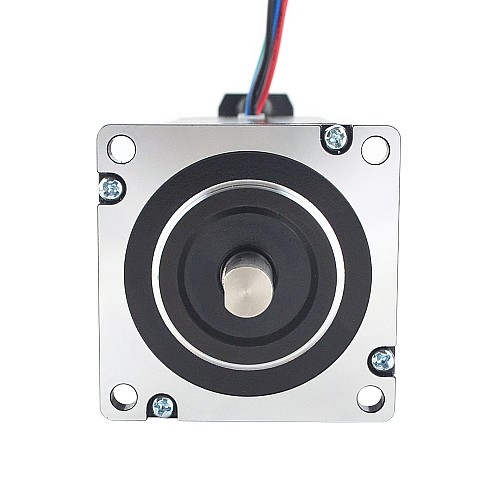

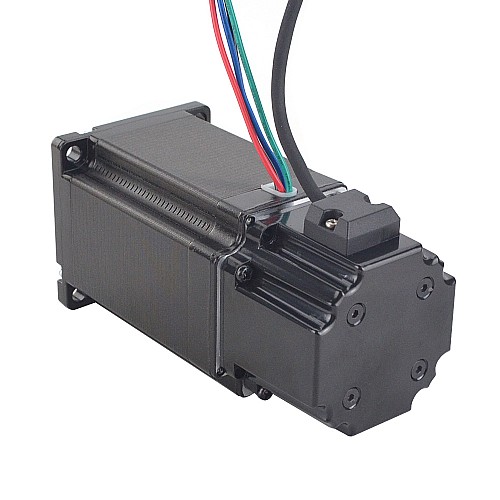

PシリーズNema24ステッピングモーター3Nm(424.92oz.in)、電磁ブレーキ付き

PシリーズNema24ステッピングモーター3Nm(424.92oz.in)、電磁ブレーキ付き
PシリーズNema24ステッピングモーター3Nm(424.92oz.in)、電磁ブレーキ付き
PシリーズNema24ステッピングモーター3Nm(424.92oz.in)、電磁ブレーキ付き
PシリーズNema24ステッピングモーター3Nm(424.92oz.in)、電磁ブレーキ付き
PシリーズNema24ステッピングモーター3Nm(424.92oz.in)、電磁ブレーキ付き
PシリーズNema24ステッピングモーター3Nm(424.92oz.in)、電磁ブレーキ付き
PシリーズNema24ステッピングモーター3Nm(424.92oz.in)、電磁ブレーキ付き
PシリーズNema24ステッピングモーター3Nm(424.92oz.in)、電磁ブレーキ付き
PシリーズNema24ステッピングモーター3Nm(424.92oz.in)、電磁ブレーキ付き
PシリーズNema24ステッピングモーター3Nm(424.92oz.in)、電磁ブレーキ付き
PシリーズNema24ステッピングモーター3Nm(424.92oz.in)、電磁ブレーキ付き
PシリーズNema24ステッピングモーター3Nm(424.92oz.in)、電磁ブレーキ付き
PシリーズNema24ステッピングモーター3Nm(424.92oz.in)、電磁ブレーキ付き
0 レビュー - レビューを書く
¥12,644
5 + ¥12,049
10 + ¥11,508
50 + ¥11,012
100 + ¥10,558
  • 在庫あり: 200
  • モデル: 24BK20-30
  • 総重量: 1.90kg
  • 認証: ISO, CE, UKCA, RoHS

国をクリック｜リアルタイム在庫

カートに入れる
質問
ウイッシュリストに入れる 比較リストに入れる
24時間以内に発送します！
24 時間以内に発送とは、基本的に、十分な在庫がある場合、商品が 24 時間以内に出荷または倉庫から出荷されることを意味します。続きを読む.
地元の倉庫を選んで、より多くのメリットを享受しましょう!
日本のお客様には、国内倉庫の優先的なご利用をお勧めいたします。これにより、配送がより迅速になり、アフターサービスがより便利になり、通関手続きが不要となるため、時間とコストの両方を節約できます。
すべての国のお客様は、中国倉庫をお選びいただくことも可能です。

電気的仕様

  • メーカー部品番号：24BK20-30
  • フェーズ数：2
  • ステップ角：1.8度
  • 保持トルク：3 Nm（424.92 oz.in）
  • 定格電流/相：5.0A
  • 相抵抗：0.43オーム
  • インダクタンス：1.8 mH±20％(1KHz)
  • 絶縁クラス: B 130°C[266°F]

物理的仕様

  • フレームサイズ：60 x 60mm
  • 本体長さ：124.3mm
  • 軸径：Φ10mm
  • シャフトの長さ：21mm
  • Dカットシャフトの長さ：15mm
  • リード数：4
  • リード長さ：500mm
  • 重量：1.3kg

ブレーキ接続

  • 赤--24V+
  • 黒--24V-
  • 2.0Nm

繋がり

A +
A-
B +
B-
黒
緑
赤
青い
製品タイプ
製品タイプ モーター、エンコーダー、ブレーキ、ギアボックス付き
電気的仕様
ステッピングモーター搭載 ブレーキ
位相抵抗(Ω) 0.43
保持トルク(Ncm) 300
保持トルク(oz.in) 424.92
定格電流(A) 5.0
ブレーキ仕様
ブレーキの種類 パワーオフブレーキ
ブレーキトルク(Ncm) 200
ブレーキトルク(oz.in) 283.22
ブレーキ定格電圧(V) 24
物理仕様
IP等級 40
フレームサイズ(mm) Nema 24 (60 x 60)
在庫方法 専用のインベントリ
軸の長さ(mm) 21
軸径(mm) 10



ファイル サイズ
24BK20-30_Full_Datasheet.pdf 196.22KB Download
24BK20-30.STEP 2.07MB Download
24BK20-30_Torque_Curve.pdf 184.93KB Download
