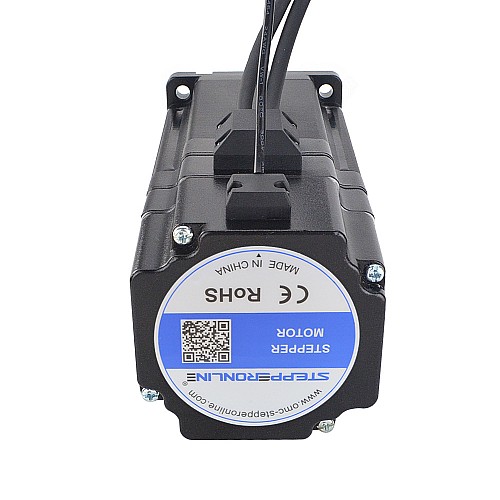

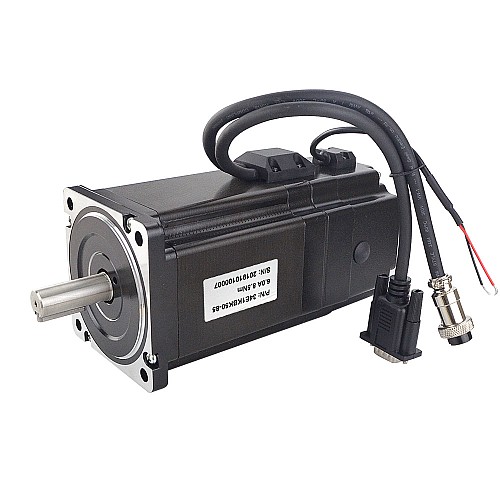

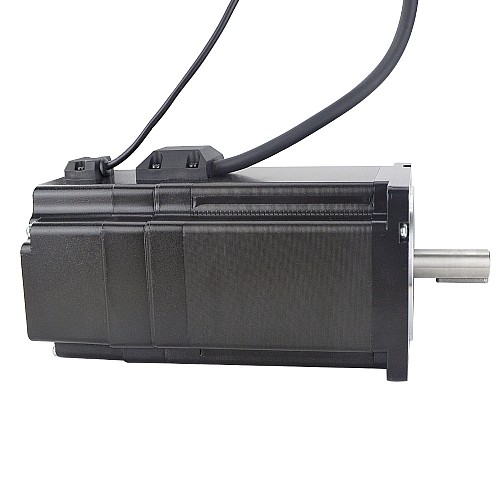

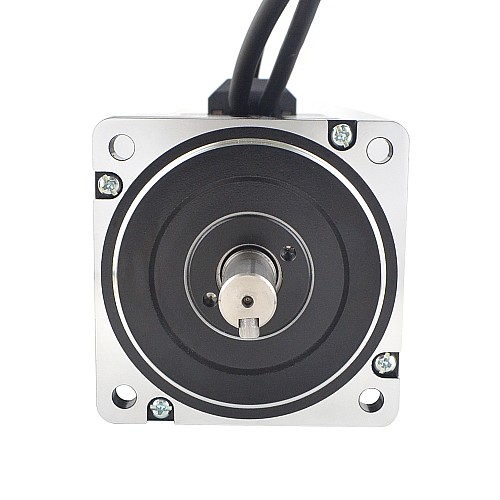

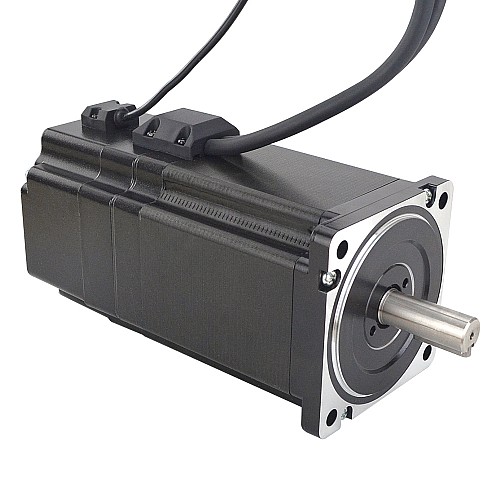

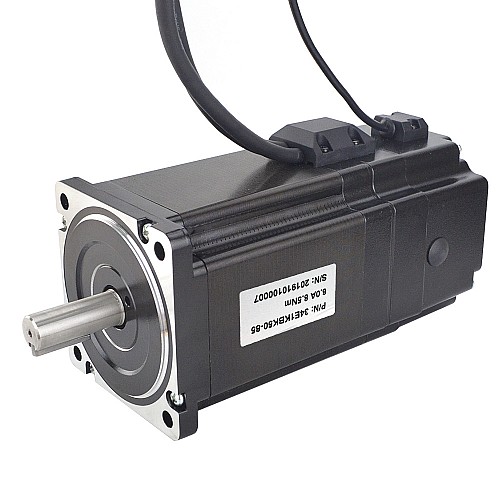

PシリーズNema34クローズドループステッピングモーター8.5Nm(1203.94oz.in)、電磁ブレーキ付き

PシリーズNema34クローズドループステッピングモーター8.5Nm(1203.94oz.in)、電磁ブレーキ付き
PシリーズNema34クローズドループステッピングモーター8.5Nm(1203.94oz.in)、電磁ブレーキ付き
PシリーズNema34クローズドループステッピングモーター8.5Nm(1203.94oz.in)、電磁ブレーキ付き
PシリーズNema34クローズドループステッピングモーター8.5Nm(1203.94oz.in)、電磁ブレーキ付き
PシリーズNema34クローズドループステッピングモーター8.5Nm(1203.94oz.in)、電磁ブレーキ付き
PシリーズNema34クローズドループステッピングモーター8.5Nm(1203.94oz.in)、電磁ブレーキ付き
PシリーズNema34クローズドループステッピングモーター8.5Nm(1203.94oz.in)、電磁ブレーキ付き
PシリーズNema34クローズドループステッピングモーター8.5Nm(1203.94oz.in)、電磁ブレーキ付き
PシリーズNema34クローズドループステッピングモーター8.5Nm(1203.94oz.in)、電磁ブレーキ付き
PシリーズNema34クローズドループステッピングモーター8.5Nm(1203.94oz.in)、電磁ブレーキ付き
PシリーズNema34クローズドループステッピングモーター8.5Nm(1203.94oz.in)、電磁ブレーキ付き
PシリーズNema34クローズドループステッピングモーター8.5Nm(1203.94oz.in)、電磁ブレーキ付き
PシリーズNema34クローズドループステッピングモーター8.5Nm(1203.94oz.in)、電磁ブレーキ付き
PシリーズNema34クローズドループステッピングモーター8.5Nm(1203.94oz.in)、電磁ブレーキ付き
PシリーズNema34クローズドループステッピングモーター8.5Nm(1203.94oz.in)、電磁ブレーキ付き
1 レビュー - レビューを書く
¥23,154
5 + ¥22,065
10 + ¥21,073
50 + ¥20,167
100 + ¥19,335
  • 在庫あり: 10000
  • モデル: 34E1KBK50-85
  • 総重量: 5.10kg
  • 認証: ISO, CE, UKCA, RoHS

オプション:

カートに入れる
質問
ウイッシュリストに入れる 比較リストに入れる
「中古製品」とはどういう意味ですか？
アメリカ、イギリス、EU、オーストラリア、ロシアのお客様は、現地倉庫の選択を優先してください。EUについては、ドイツの倉庫を選択してください。
この選択の利点には、配送時間の短縮と、関税が発生しないための全体的なコストの削減が含まれます。
24時間以内に発送します！
24 時間以内に発送とは、基本的に、十分な在庫がある場合、商品が 24 時間以内に出荷または倉庫から出荷されることを意味します。続きを読む.

電気的仕様

  • メーカー部品番号：34E1KBK50-85
  • フェーズ数：2
  • ステップ角：1.8度
  • 保持トルク：8.5 Nm（1203.94 oz.in）
  • 定格電流/相：6.0A
  • 相抵抗：0.54オーム
  • インダクタンス：5.0 mH±20％(1KHz)
  • 絶縁クラス: B 130°C[266°F]

物理的仕様

  • フレームサイズ：86 x 86mm
  • 本体長さ：112.3mm
  • 軸径：Φ14mm
  • シャフトの長さ：37mm
  • キー溝の長さ：25mm
  • リード数：4
  • リード長さ：270mm
  • 重量：3.6kg

エンコーダ仕様

  • 出力回路タイプ：差動タイプ
  • エンコーダタイプ：インクリメンタル
  • 出力信号チャンネル：2チャンネル
  • 最小供給電圧：5V
  • 最大供給電圧：5V
  • 出力高電圧：<4V
  • 出力低電圧：<1V

ブレーキ接続

  • 赤--24V+
  • 赤--24V-
  • 5.0Nm

繋がり

ピン
1
2
3
4
モーター
A +
A-
B +
B-

ピン
2
3
1
13
11
12
エンコーダー
VCC
EGND
EA +
EA-
EB +
EB-

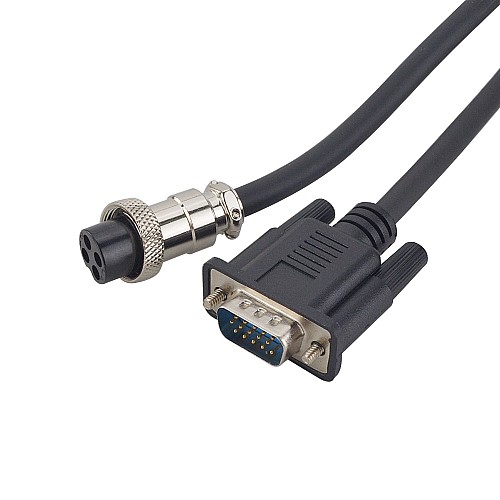

モーターには、800 万回曲げても故障しない柔軟性の高いケーブルが付属しています。
製品タイプ
製品タイプ モーター、エンコーダー、ブレーキ、ギアボックス付き
電気的仕様
インダクタンス(mH) 5
エンコーダタイプ 光インクリメンタル
エンコーダ分解能 1000PPR
ステッピングモーター搭載 エンコーダ/ブレーキ
位相抵抗(Ω) 0.54
保持トルク(Ncm) 850
出力信号チャンネル 2
出力回路タイプ ディファレンシャル
定格電流(A) 6
ブレーキ仕様
ブレーキの種類 パワーオフブレーキ
ブレーキトルク(Ncm) 500
ブレーキ力(W) 4.8
ブレーキ定格電圧(V) 24
ブレーキ電流(A) 0.19
応答時間(ms) 50
物理仕様
IP等級 40
フレームサイズ(mm) Nema 34 (86 x 86)
在庫方法 専用のインベントリ
本体長さ(mm) 112.3
軸の長さ(mm) 37
軸径(mm) 14


ファイル サイズ
34E1KBK50-85_Full_Datasheet.pdf 190.18KB Download
34E1KBK50-85.STEP 8.11MB Download
34E1KBK50-85_Torque_Curve.pdf 128.42KB Download
