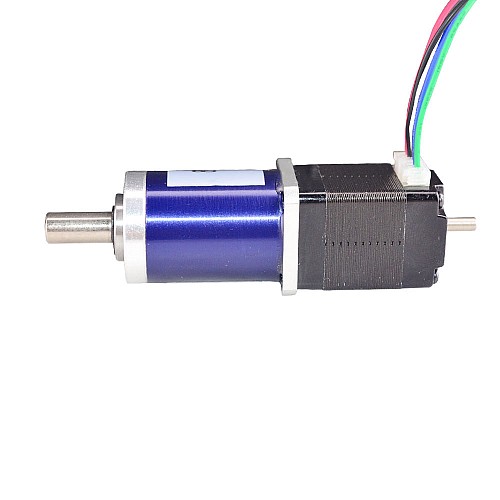

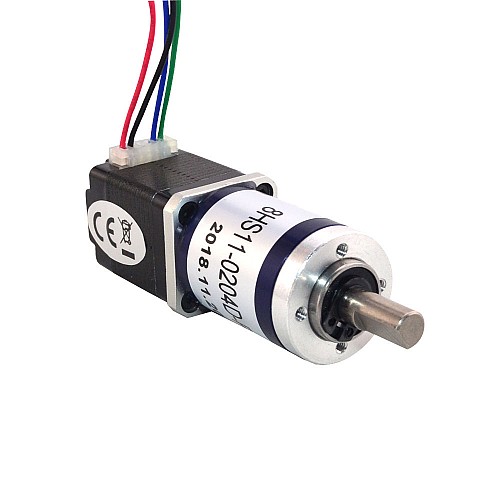

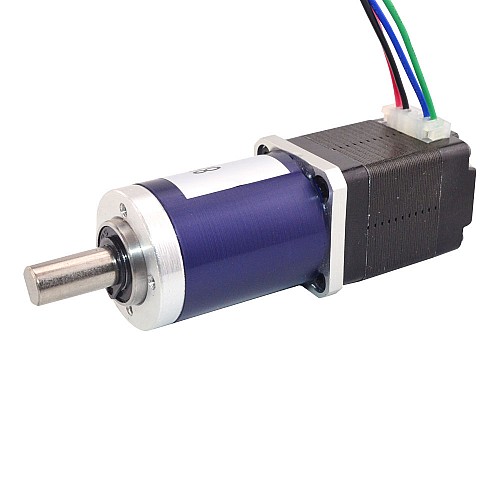

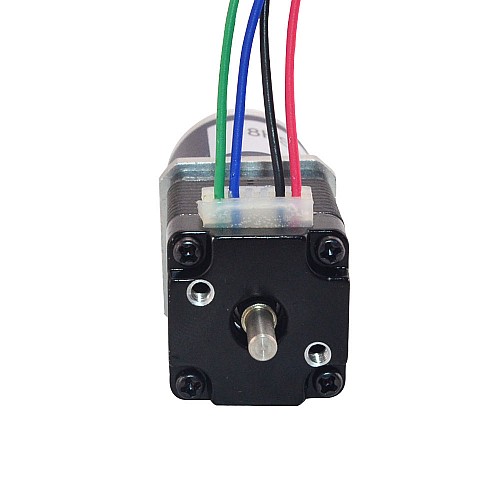

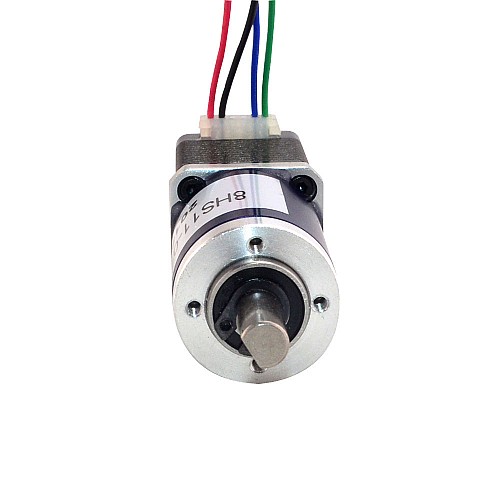

Nema8ステッピングモーターバイポーラ0.2A L=38mm、ギア比90:1遊星ギアボックス付き

このNema8ステッピングモーターは、本体が38mm、定格電流が0.2Aで、ギア比が90.25：1の遊星ギアボックスを統合しています。スペースが限られているが、低速および/または高トルクが必要なアプリケーションに適したソリューションです。

電気的仕様

• メーカー部品番号：8HS11-0204D-PG90
• モータータイプ：バイポーラステッパー
• ステップ角：1.8度
• ギアボックスなしの保持トルク：1.6Ncm（2.27oz.in）
• 定格電流/相：0.2A
• 相抵抗：24ohms
• インダクタンス：8mH±20％(1KHz)
• 絶縁クラス: B 130°C[266°F]

ギアボックスの仕様

• ギアボックスタイプ：プラネタリー
• ギア比：90.25：1
• 効率：70％
• 無負荷時のバックラッシュ：<=3度
• 最大許容トルク：0.5Nm(70.8oz.in)
• モーメント許容トルク：1Nm(141.6oz.in)
• シャフトの最大軸方向荷重：5N
• シャフトの最大ラジアル荷重：25N

物理的仕様

• フレームサイズ：20 x 20mm
• ギアボックスの長さ：31.2mm
• 軸径：Φ6mm
• シャフトの長さ：15mm
• Dカット長さ：9mm
• リード数：4
• リード長さ：300mm
• 重量：50g
