Nema11ステッパーL=51mm、リアシャフトとネジ穴とギア比14:1ギアボックス付き

0 レビュー - レビューを書く

¥5,736

5 + ¥5,452

10 + ¥5,197

50 + ¥4,963

100 + ¥4,749

在庫あり: 10000
モデル: 11HS20-0674D-PG14
総重量: 0.45kg
認証: ISO, CE, UKCA, RoHS

販売商品: 102

国をクリック｜リアルタイム在庫

発送元

中国

数量

カートに入れる

質問

ウイッシュリストに入れる比較リストに入れる

24時間以内に発送します！

24 時間以内に発送とは、基本的に、十分な在庫がある場合、商品が 24 時間以内に出荷または倉庫から出荷されることを意味します。続きを読む.

地元の倉庫を選んで、より多くのメリットを享受しましょう!

アメリカ、イギリス、EU、オーストラリア、ロシアのお客様は、現地倉庫の選択を優先してください。EUについては、ドイツの倉庫を選択してください。この選択の利点には、配送時間の短縮と、関税が発生しないための全体的なコストの削減が含まれます。

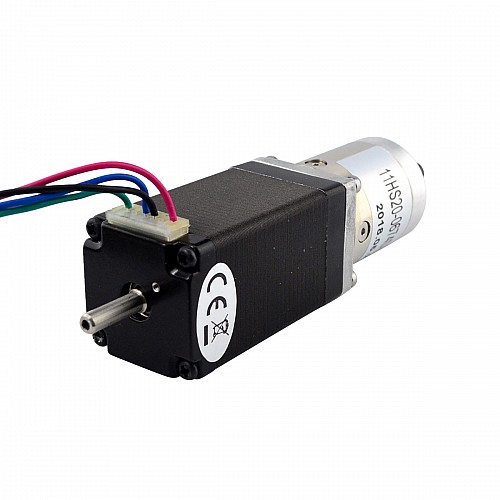

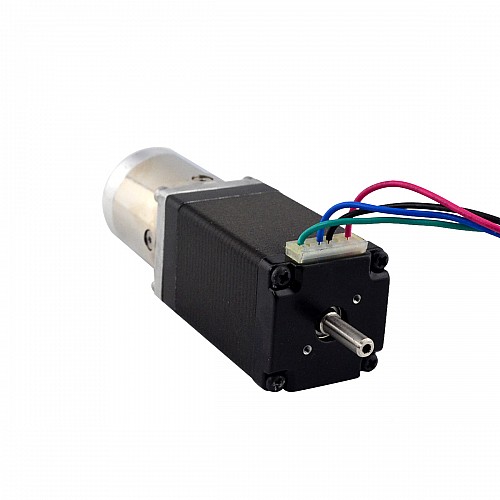

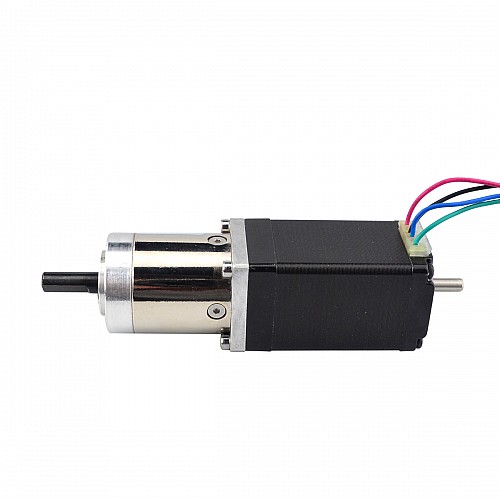

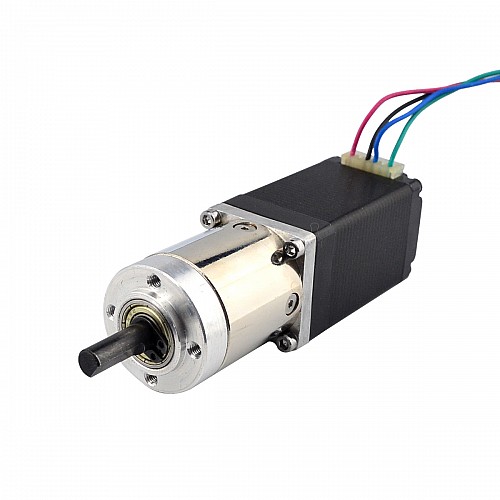

このNema11ステッピングモーターは、51mmのボディと0.67Aの定格電流を備え、13.73：1のギア比の遊星ギアボックスを統合しました。リアエンドキャップにネジ穴のある直径Φ4mmのリアシャフトが利用可能です。スペースが限られているが、低速および/または高トルクが必要なアプリケーションに適したソリューションです。

電気的仕様

メーカー部品番号：11HS20-0674D-PG14
モータータイプ：バイポーラステッパー
保持トルク：14Ncm（19.88oz.in）
定格電流/相：0.67A
相抵抗：12オーム
インダクタンス：6.5mH±20％(1KHz)
絶縁クラス: B 130°C[266°F]

ギアボックスの仕様

ギアボックスタイプ：惑星
ギア比：13.73：1
効率：80％
無負荷時のバックラッシュ：<=3度
最大許容トルク：3N.m（425oz.in）
モーメント許容トルク：5N.m（708oz.in）
シャフトの最大軸方向荷重：5N
シャフトの最大ラジアル荷重：25N

物理的仕様

フレームサイズ：28 x 28mm
モーター長さ：51mm
ギアボックスの長さ：36.8mm

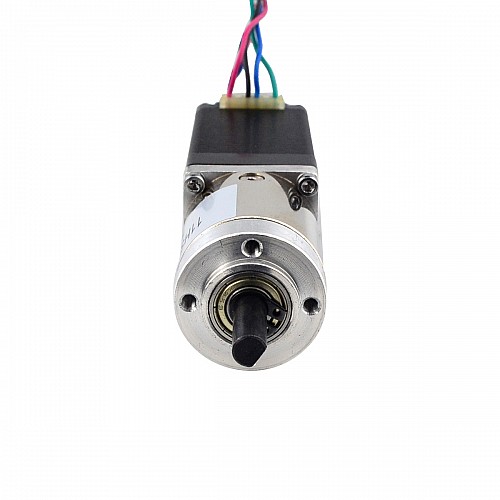

フロントシャフト径：Φ6mm
フロントシャフトの長さ：18mm
フロントDカット長さ：12mm

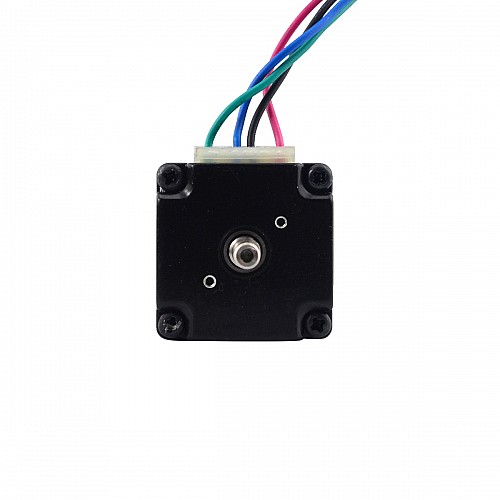

リアシャフト径：Φ4mm
リアシャフト長さ：12mm
リード数：4
リード長：500mm
重量：400g

繋がり

A +	A-	B +	B-
黒	緑	赤	青い

製品タイプ
製品タイプ	ギヤードステッピングモータ
電気的仕様
インダクタンス(mH)	6.5
ギアボックスなし保持トルク(N.m.)	0.14
トルク・推力曲線はありますか？	いいえ
位相抵抗(Ω)	12
双極性/単極性	双極性
電流(A)	0.67
物理仕様
IP等級	40
ギアボックスタイプ	経済遊星
ギア比(xx:1)	13.73
ケーブル数	4
シングルシャフト/デュアルシャフト	デュアルシャフト
フレームサイズ(mm)	Nema 11 (28 x 28)
リード長(mm)	500
出力軸タイプ	D
在庫方法	専用のインベントリ
本体長さ(mm)	86
無負荷時のバックラッシュ	<=3deg
軸の長さ(mm)	18
軸径(mm)	6
重量(g)	400
