デュアルシャフトネマ11バイポーラ1.8度12Ncm(16.99oz.in)0.67A 28x28x51mm4線

デュアルシャフトネマ11バイポーラ1.8度12Ncm(16.99oz.in)0.67A 28x28x51mm4線
デュアルシャフトネマ11バイポーラ1.8度12Ncm(16.99oz.in)0.67A 28x28x51mm4線
デュアルシャフトネマ11バイポーラ1.8度12Ncm(16.99oz.in)0.67A 28x28x51mm4線
デュアルシャフトネマ11バイポーラ1.8度12Ncm(16.99oz.in)0.67A 28x28x51mm4線
デュアルシャフトネマ11バイポーラ1.8度12Ncm(16.99oz.in)0.67A 28x28x51mm4線
デュアルシャフトネマ11バイポーラ1.8度12Ncm(16.99oz.in)0.67A 28x28x51mm4線
ベストセラー
デュアルシャフトネマ11バイポーラ1.8度12Ncm(16.99oz.in)0.67A 28x28x51mm4線
デュアルシャフトネマ11バイポーラ1.8度12Ncm(16.99oz.in)0.67A 28x28x51mm4線
デュアルシャフトネマ11バイポーラ1.8度12Ncm(16.99oz.in)0.67A 28x28x51mm4線
デュアルシャフトネマ11バイポーラ1.8度12Ncm(16.99oz.in)0.67A 28x28x51mm4線
デュアルシャフトネマ11バイポーラ1.8度12Ncm(16.99oz.in)0.67A 28x28x51mm4線
デュアルシャフトネマ11バイポーラ1.8度12Ncm(16.99oz.in)0.67A 28x28x51mm4線
デュアルシャフトネマ11バイポーラ1.8度12Ncm(16.99oz.in)0.67A 28x28x51mm4線
1 レビュー - レビューを書く
¥1,884
5 + ¥1,795
10 + ¥1,714
50 + ¥1,641
100 + ¥1,573
  • 在庫あり: 10000
  • モデル: 11HS20-0674D
  • 総重量: 0.30kg
  • 認証: ISO, CE, UKCA, RoHS
販売商品: 1068

国をクリック｜リアルタイム在庫

カートに入れる
質問
ウイッシュリストに入れる 比較リストに入れる
24時間以内に発送します！
24 時間以内に発送とは、基本的に、十分な在庫がある場合、商品が 24 時間以内に出荷または倉庫から出荷されることを意味します。続きを読む.
地元の倉庫を選んで、より多くのメリットを享受しましょう!
アメリカ、イギリス、EU、オーストラリア、ロシアのお客様は、現地倉庫の選択を優先してください。EUについては、ドイツの倉庫を選択してください。 この選択の利点には、配送時間の短縮と、関税が発生しないための全体的なコストの削減が含まれます。

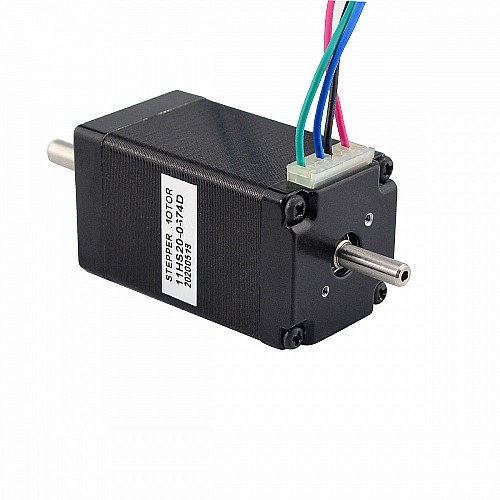

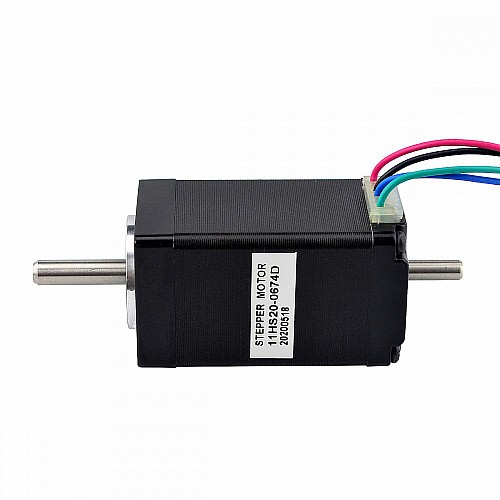

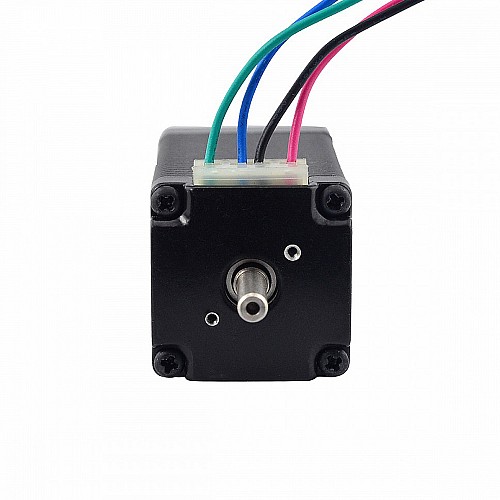

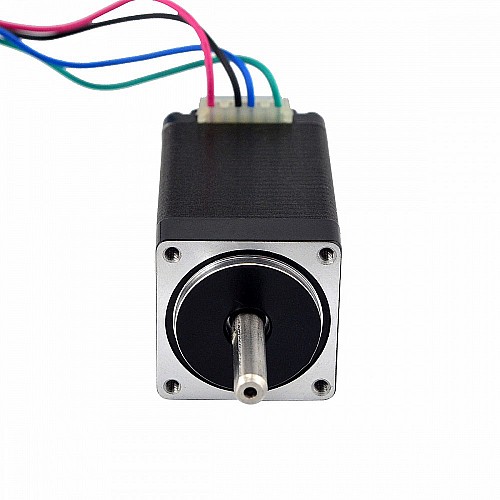

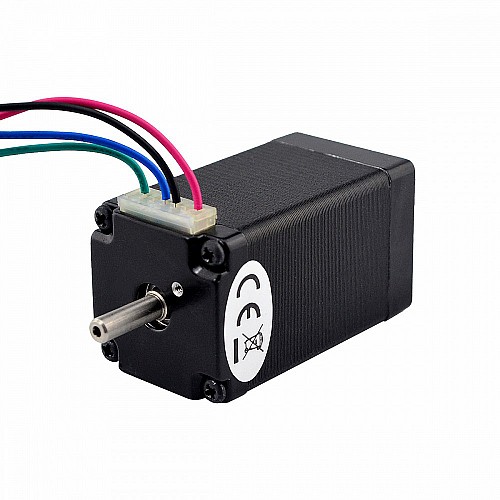

このモデルは、デュアルシャフトNema 11バイポーラステッピングモーターで、ステップ角は1.8度、サイズは28x28x51mmです。 4本のワイヤーがあり、各相は0.67Aを消費し、保持トルクは12Ncm(16.99oz.in)です。


電気的仕様

  • メーカー部品番号：11HS20-0674D
  • モータータイプ：バイポーラステッパー
  • ステップ角：1.8度
  • 保持トルク：12Ncm(16.99oz.in)
  • 定格電流/相：0.67A
  • 相抵抗：9.2オーム
  • インダクタンス：5.7mH±20％(1KHz)
  • 絶縁クラス: B 130°C[266°F]

物理的仕様

  • フレームサイズ：28 x 28mm
  • 本体長さ：51mm
  • 軸径：Φ5mm
  • フロントシャフト長さ：20mm
  • リアシャフト長さ：12mm
  • Dカット長さ：15mm
  • リード数：4
  • ケーブルの長さ：500mm
  • 重量：194g

繋がり

A +
A-
B +
B-
黒
緑
赤
青い
製品タイプ
製品タイプ ハイブリッドステッピングモーター
電気的仕様
インダクタンス(mH) 5.7
ステップ角(deg.) 1.8
トルク・推力曲線はありますか？ はい
位相抵抗(Ω) 9.2
保持トルク(Ncm) 12
保持トルク(oz.in) 16.99
双極性/単極性 双極性
定格電流(A) 0.67
物理仕様
IP等級 40
ケーブルの長さ(mm) 500
ケーブル数 4
シングルシャフト/デュアルシャフト デュアルシャフト
フレームサイズ(mm) Nema 11 (28 x 28)
出力軸タイプ D
在庫方法 専用のインベントリ
本体長さ(mm) 51
製品シリーズ S
軸の長さ(mm) 20
軸径(mm) 5
重量(g) 194



  • モーター シャフト
  • ケーブル
  • コネクター
  • エンコーダー
  • ブレーキ
  • ギアボックス
    • li>


ファイル サイズ
11HS20-0674D.STEP 956.14KB Download
11HS20-0674D_Torque_curve.pdf 214.06KB Download
11HS20-0674D_Full_Datasheet.pdf 124.2KB Download
