Nema 16 バイポーラ 0.9deg 16Ncm(22.66oz.in) 0.6A 39x39x25mm 4 ワイヤー

Nema 16 バイポーラ 0.9deg 16Ncm(22.66oz.in) 0.6A 39x39x25mm 4 ワイヤー
Nema 16 バイポーラ 0.9deg 16Ncm(22.66oz.in) 0.6A 39x39x25mm 4 ワイヤー
Nema 16 バイポーラ 0.9deg 16Ncm(22.66oz.in) 0.6A 39x39x25mm 4 ワイヤー
Nema 16 バイポーラ 0.9deg 16Ncm(22.66oz.in) 0.6A 39x39x25mm 4 ワイヤー
Nema 16 バイポーラ 0.9deg 16Ncm(22.66oz.in) 0.6A 39x39x25mm 4 ワイヤー
Nema 16 バイポーラ 0.9deg 16Ncm(22.66oz.in) 0.6A 39x39x25mm 4 ワイヤー
Nema 16 バイポーラ 0.9deg 16Ncm(22.66oz.in) 0.6A 39x39x25mm 4 ワイヤー
Nema 16 バイポーラ 0.9deg 16Ncm(22.66oz.in) 0.6A 39x39x25mm 4 ワイヤー
Nema 16 バイポーラ 0.9deg 16Ncm(22.66oz.in) 0.6A 39x39x25mm 4 ワイヤー
Nema 16 バイポーラ 0.9deg 16Ncm(22.66oz.in) 0.6A 39x39x25mm 4 ワイヤー
Nema 16 バイポーラ 0.9deg 16Ncm(22.66oz.in) 0.6A 39x39x25mm 4 ワイヤー
Nema 16 バイポーラ 0.9deg 16Ncm(22.66oz.in) 0.6A 39x39x25mm 4 ワイヤー
Nema 16 バイポーラ 0.9deg 16Ncm(22.66oz.in) 0.6A 39x39x25mm 4 ワイヤー
1 レビュー - レビューを書く
¥1,475
5 + ¥1,405
10 + ¥1,342
50 + ¥1,284
100 + ¥1,233
  • 在庫あり: 200
  • モデル: 16HM10-0604S
  • 総重量: 0.21kg
  • 認証: ISO, CE, UKCA, RoHS

国をクリック｜リアルタイム在庫

カートに入れる
質問
ウイッシュリストに入れる 比較リストに入れる
24時間以内に発送します！
24 時間以内に発送とは、基本的に、十分な在庫がある場合、商品が 24 時間以内に出荷または倉庫から出荷されることを意味します。続きを読む.
地元の倉庫を選んで、より多くのメリットを享受しましょう!
日本のお客様には、国内倉庫の優先的なご利用をお勧めいたします。これにより、配送がより迅速になり、アフターサービスがより便利になり、通関手続きが不要となるため、時間とコストの両方を節約できます。
すべての国のお客様は、中国倉庫をお選びいただくことも可能です。

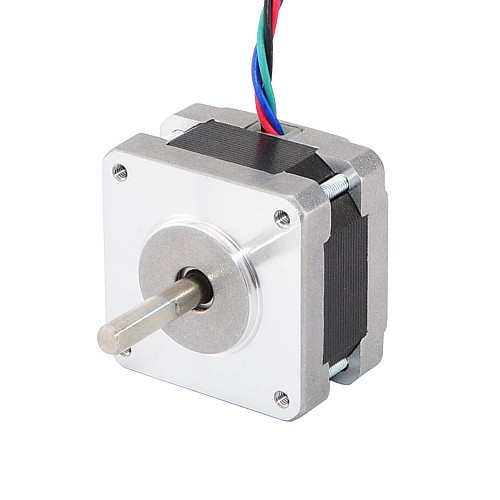

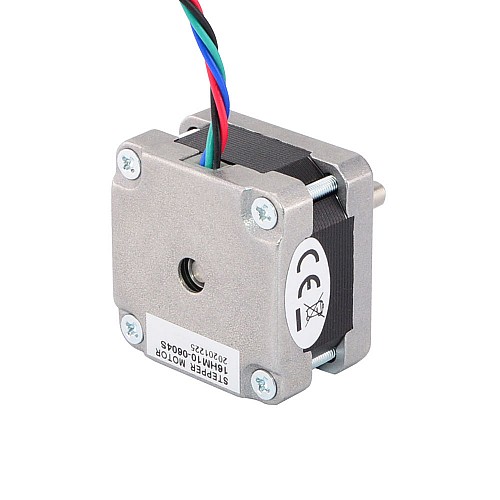

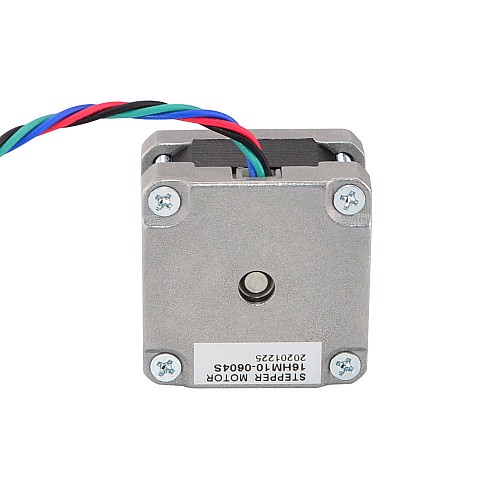

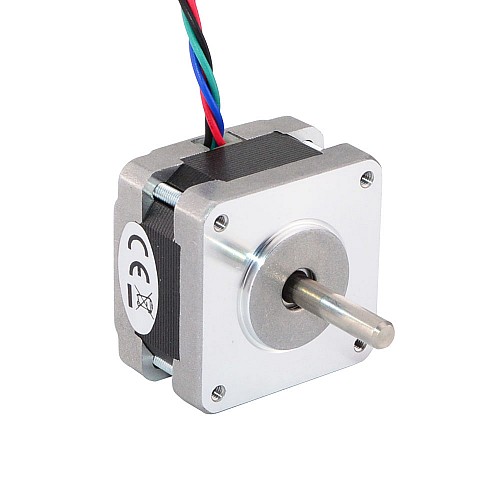

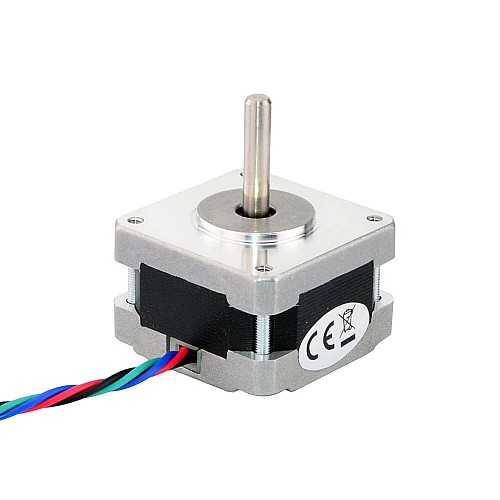

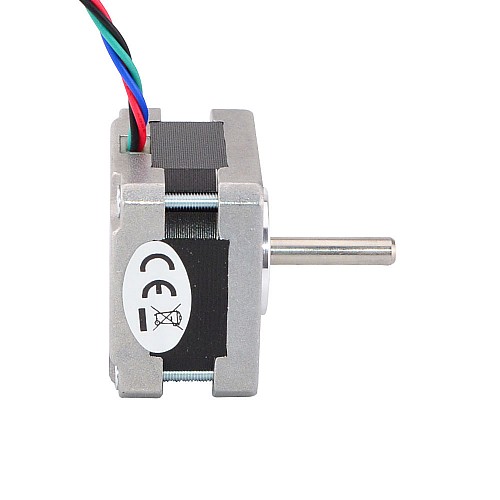

このバイポーラNema16ステッピングモーターは、ステップ角0.9度、サイズ39x39x25mmです。 4本のワイヤーがあり、各相は0.6Aを消費し、保持トルクは16Ncm(22.66oz.in)です。


電気的仕様

  • メーカー部品番号：16HM10-0604S
  • モータータイプ：バイポーラステッパー
  • ステップ角：0.9度
  • 保持トルク：16Ncm(22.66oz.in)
  • 定格電流/相：0.6A
  • 相抵抗：10オーム
  • インダクタンス：15.5mH±20％(1KHz)
  • 絶縁クラス: B 130°C[266°F]

物理的仕様

  • フレームサイズ：39 x 39mm
  • 本体長さ：25mm
  • 軸径：Φ5mm
  • シャフトの長さ：24mm
  • Dカット長さ：15mm
  • リード数：4
  • リード長さ：300mm
  • 重量：180g

繋がり

A +
A-
B +
B-
黒
赤
緑
青い

製品タイプ
製品タイプ ハイブリッドステッピングモーター
電気的仕様
インダクタンス(mH) 15.5
ステップ角(deg.) 0.9
トルク・推力曲線はありますか？ はい
位相抵抗(Ω) 10
保持トルク(Ncm) 16
保持トルク(oz.in) 22.66
双極性/単極性 双極性
定格電流(A) 0.6
物理仕様
ケーブル数 4
シングルシャフト/デュアルシャフト シングルシャフト
フレームサイズ(mm) Nema 16 (39 x 39)
リード長(mm) 300
出力軸タイプ D
在庫方法 専用のインベントリ
本体長さ(mm) 25
製品シリーズ S
軸の長さ(mm) 24
軸径(mm) 5



  • モーター シャフト
  • ケーブル
  • コネクター
  • エンコーダー
  • ブレーキ
  • ギアボックス
    • li>


ファイル サイズ
16HM10-0604S.STEP 1.22MB Download
16HM10-0604S_Torque_Curve.pdf 101.04KB Download
16HM10-0604S_Full_Datasheet.pdf 164.67KB Download
