デュアル シャフト Nema 17 バイポーラ 1.8deg 22Ncm(31.15oz.in) 1.33A 42x42x34mm 4 ワイヤ

デュアル シャフト Nema 17 バイポーラ 1.8deg 22Ncm(31.15oz.in) 1.33A 42x33mm 4 ワイヤ
デュアル シャフト Nema 17 バイポーラ 1.8deg 22Ncm(31.15oz.in) 1.33A 42x33mm 4 ワイヤ
デュアル シャフト Nema 17 バイポーラ 1.8deg 22Ncm(31.15oz.in) 1.33A 42x33mm 4 ワイヤ
デュアル シャフト Nema 17 バイポーラ 1.8deg 22Ncm(31.15oz.in) 1.33A 42x33mm 4 ワイヤ
デュアル シャフト Nema 17 バイポーラ 1.8deg 22Ncm(31.15oz.in) 1.33A 42x33mm 4 ワイヤ
デュアル シャフト Nema 17 バイポーラ 1.8deg 22Ncm(31.15oz.in) 1.33A 42x33mm 4 ワイヤ
デュアル シャフト Nema 17 バイポーラ 1.8deg 22Ncm(31.15oz.in) 1.33A 42x33mm 4 ワイヤ
デュアル シャフト Nema 17 バイポーラ 1.8deg 22Ncm(31.15oz.in) 1.33A 42x33mm 4 ワイヤ
デュアル シャフト Nema 17 バイポーラ 1.8deg 22Ncm(31.15oz.in) 1.33A 42x33mm 4 ワイヤ
デュアル シャフト Nema 17 バイポーラ 1.8deg 22Ncm(31.15oz.in) 1.33A 42x33mm 4 ワイヤ
デュアル シャフト Nema 17 バイポーラ 1.8deg 22Ncm(31.15oz.in) 1.33A 42x33mm 4 ワイヤ
デュアル シャフト Nema 17 バイポーラ 1.8deg 22Ncm(31.15oz.in) 1.33A 42x33mm 4 ワイヤ
デュアル シャフト Nema 17 バイポーラ 1.8deg 22Ncm(31.15oz.in) 1.33A 42x42x34mm 4 ワイヤ
4 レビュー - レビューを書く
¥1,370
5 + ¥1,305
10 + ¥1,247
50 + ¥1,194
100 + ¥1,144
  • 在庫あり: 10000
  • モデル: 17HS13-1334D
  • 総重量: 0.30kg
  • 認証: ISO, CE, UKCA, RoHS

オプション:

カートに入れる
質問
ウイッシュリストに入れる 比較リストに入れる
「中古製品」とはどういう意味ですか？
アメリカ、イギリス、EU、オーストラリア、ロシアのお客様は、現地倉庫の選択を優先してください。EUについては、ドイツの倉庫を選択してください。
この選択の利点には、配送時間の短縮と、関税が発生しないための全体的なコストの削減が含まれます。
24時間以内に発送します！
24 時間以内に発送とは、基本的に、十分な在庫がある場合、商品が 24 時間以内に出荷または倉庫から出荷されることを意味します。続きを読む.

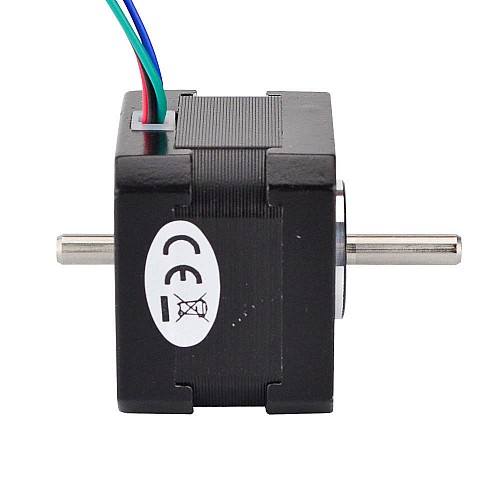

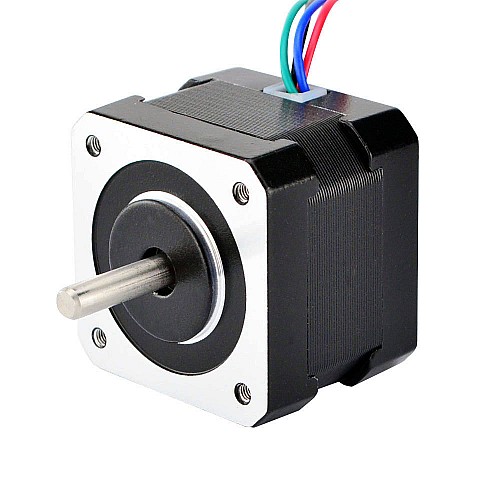

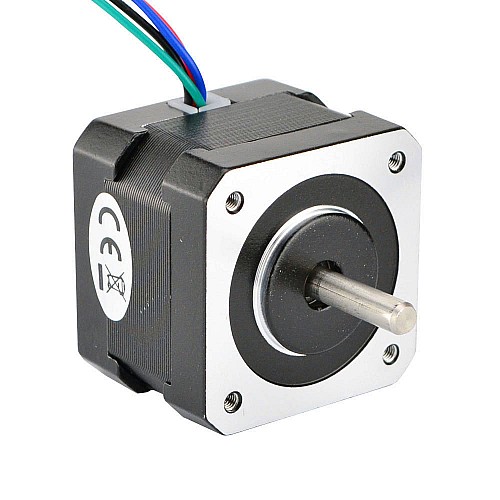

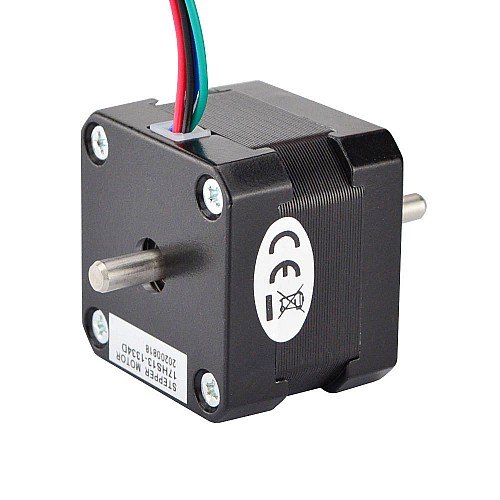

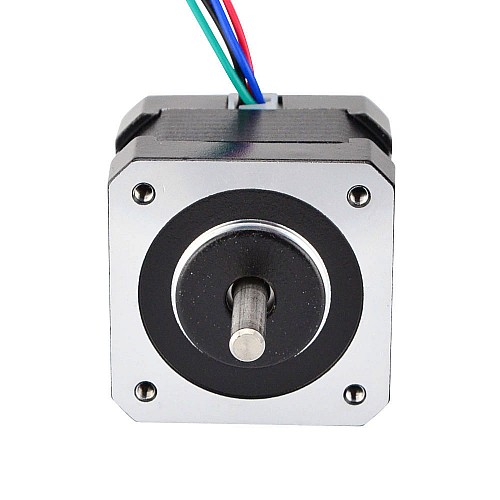

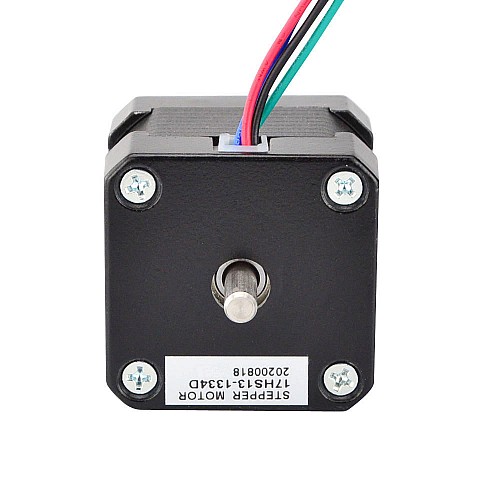

このバイポーラNema17ステッピングモーターは、ステップ角1.8度、サイズ42x42x34mmです。 4本のワイヤーがあり、各相に電流1.33Aが流れ、保持トルクは22Ncm(31.15oz.in)です。リアシャフトが利用可能です。


電気的仕様

  • メーカー部品番号：17HS13-1334D
  • モータータイプ：バイポーラステッパー
  • ステップ角：1.8度
  • 保持トルク：22Ncm(31.15oz.in)
  • 定格電流/相：1.33A
  • 相抵抗：2.1オーム
  • インダクタンス：2.5mH±20％(1KHz)
  • 絶縁クラス: B 130°C[266°F]

物理的仕様

  • フレームサイズ：42 x 42mm
  • 本体長さ：34mm
  • 軸径：Φ5mm
  • シャフト長さ：20mm
  • リアシャフトの長さ：10mm
  • リード数：4
  • リード長さ：300mm
  • 重量：220g

繋がり

A +
A-
B +
B-
黒
緑
赤
青い

製品タイプ
製品タイプ ハイブリッドステッピングモーター
電気的仕様
インダクタンス(mH) 2.5
ステップ角(deg.) 1.8
トルク・推力曲線はありますか？ はい
位相抵抗(Ω) 2.1
保持トルク(Ncm) 22
保持トルク(oz.in) 31.15
双極性/単極性 双極性
定格電流(A) 1.33
物理仕様
IP等級 40
ケーブル数 4
シングルシャフト/デュアルシャフト デュアルシャフト
フレームサイズ(mm) Nema 17 (42 x 42)
リード長(mm) 300
出力軸タイプ O
在庫方法 専用のインベントリ
本体長さ(mm) 34
製品シリーズ S
軸の長さ(mm) 20
軸径(mm) 5
重量(g) 220



  • モーター シャフト
  • ケーブル
  • コネクター
  • エンコーダー
  • ブレーキ
  • ギアボックス
    • li>


ファイル サイズ
17HS13-1334D_Full_Datasheet.pdf 140.47KB Download
17HS13-1334D.STEP 1.11MB Download
17HS13-1334D_Torque_Curve.pdf 105.96KB Download
