Nema 16 バイポーラ 0.9deg 18Ncm(25.5oz.in) 0.4A 39x39x34mm 4 ワイヤー

Nema 16 バイポーラ 0.9deg 18Ncm(25.5oz.in) 0.4A 39x39x34mm 4 ワイヤー
Nema 16 バイポーラ 0.9deg 18Ncm(25.5oz.in) 0.4A 39x39x34mm 4 ワイヤー
Nema 16 バイポーラ 0.9deg 18Ncm(25.5oz.in) 0.4A 39x39x34mm 4 ワイヤー
Nema 16 バイポーラ 0.9deg 18Ncm(25.5oz.in) 0.4A 39x39x34mm 4 ワイヤー
Nema 16 バイポーラ 0.9deg 18Ncm(25.5oz.in) 0.4A 39x39x34mm 4 ワイヤー
Nema 16 バイポーラ 0.9deg 18Ncm(25.5oz.in) 0.4A 39x39x34mm 4 ワイヤー
Nema 16 バイポーラ 0.9deg 18Ncm(25.5oz.in) 0.4A 39x39x34mm 4 ワイヤー
Nema 16 バイポーラ 0.9deg 18Ncm(25.5oz.in) 0.4A 39x39x34mm 4 ワイヤー
Nema 16 バイポーラ 0.9deg 18Ncm(25.5oz.in) 0.4A 39x39x34mm 4 ワイヤー
Nema 16 バイポーラ 0.9deg 18Ncm(25.5oz.in) 0.4A 39x39x34mm 4 ワイヤー
Nema 16 バイポーラ 0.9deg 18Ncm(25.5oz.in) 0.4A 39x39x34mm 4 ワイヤー
Nema 16 バイポーラ 0.9deg 18Ncm(25.5oz.in) 0.4A 39x39x34mm 4 ワイヤー
Nema 16 バイポーラ 0.9deg 18Ncm(25.5oz.in) 0.4A 39x39x34mm 4 ワイヤー
1 レビュー - レビューを書く
¥1,528
5 + ¥1,455
10 + ¥1,391
50 + ¥1,331
100 + ¥1,276
  • 在庫あり: 予約注文
  • モデル: 16HM13-0404S
  • 総重量: 0.30kg
  • 認証: ISO, CE, UKCA, RoHS

オプション:

カートに入れる
質問
ウイッシュリストに入れる 比較リストに入れる
(最小ご注文単位 50)
事前注文とはどういう意味ですか?
プリオーダー商品は現在在庫切れです。ご注文後、生産または調達を開始します。
地元の倉庫を選んで、より多くのメリットを享受しましょう!
アメリカ、イギリス、EU、オーストラリア、ロシアのお客様は、現地倉庫の選択を優先してください。EUについては、ドイツの倉庫を選択してください。 この選択の利点には、配送時間の短縮と、関税が発生しないための全体的なコストの削減が含まれます。
24時間以内に発送します！
24 時間以内に発送とは、基本的に、十分な在庫がある場合、商品が 24 時間以内に出荷または倉庫から出荷されることを意味します。続きを読む.

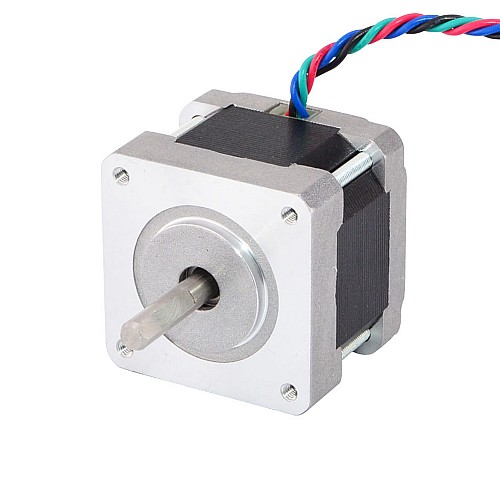

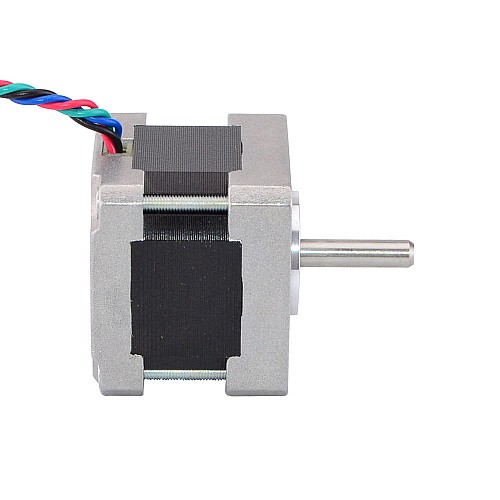

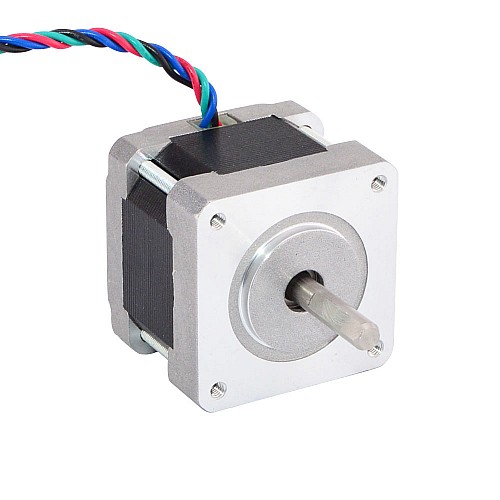

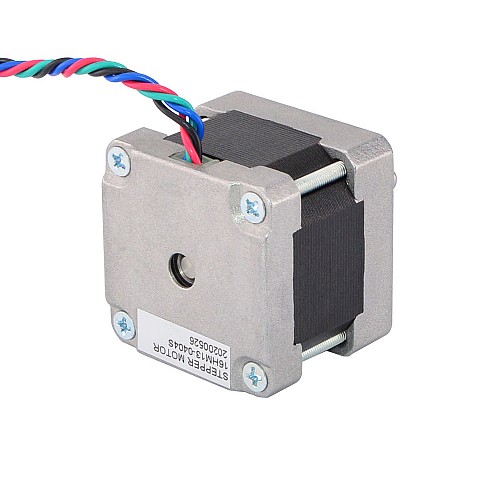

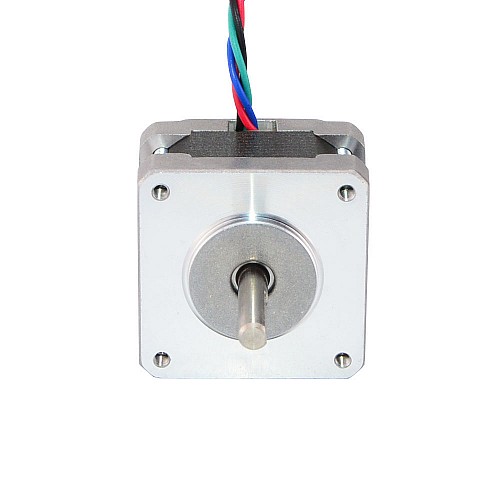

このバイポーラNema16ステッピングモーターは、ステップ角0.9度、サイズ39x39x34mmです。 4本のワイヤーがあり、各相は12Vで0.4Aを消費し、保持トルクは18Ncm(25.5oz.in)です。


電気的仕様

  • メーカー部品番号：16HM13-0404S
  • モータータイプ：バイポーラステッパー
  • ステップ角：0.9度
  • 保持トルク：18Ncm(25.5oz.in)
  • 定格電流/相：0.4A
  • 相抵抗：30オーム
  • インダクタンス：43mH±20％(1KHz)
  • 絶縁クラス: B 130°C[266°F]

物理的仕様

  • フレームサイズ：39 x 39mm
  • 本体長さ：34mm
  • 軸径：Φ5mm
  • シャフトの長さ：22mm
  • リード数：4
  • リード長さ：300mm
  • 重量：210g

繋がり

A +
A-
B +
B-
黒
緑
赤
青い

製品タイプ
製品タイプ ハイブリッドステッピングモーター
電気的仕様
インダクタンス(mH) 43
ステップ角(deg.) 0.9
トルク・推力曲線はありますか？ はい
位相抵抗(Ω) 30
保持トルク(Ncm) 18
保持トルク(oz.in) 25.5
双極性/単極性 双極性
定格電流(A) 0.4
物理仕様
ケーブル数 4
シングルシャフト/デュアルシャフト シングルシャフト
フレームサイズ(mm) Nema 16 (39 x 39)
リード長(mm) 300
出力軸タイプ D
在庫方法 専用のインベントリ
本体長さ(mm) 34
製品シリーズ S
軸の長さ(mm) 22
軸径(mm) 5
重量(g) 210



  • モーター シャフト
  • ケーブル
  • コネクター
  • エンコーダー
  • ブレーキ
  • ギアボックス
    • li>


ファイル サイズ
16HM13-0404S_Full_Datasheet.pdf 137.65KB Download
16HM13-0404S.STEP 1.07MB Download
16HM13-0404S_Torque_Curve.pdf 105.83KB Download
