Nema 14 バイポーラ 1.8deg 14Ncm(20oz.in) 0.4A 35x35x26mm 4 ワイヤー

Nema 14 バイポーラ 1.8deg 14Ncm(20oz.in) 0.4A 35x35x26mm 4 ワイヤー
Nema 14 バイポーラ 1.8deg 14Ncm(20oz.in) 0.4A 35x35x26mm 4 ワイヤー
Nema 14 バイポーラ 1.8deg 14Ncm(20oz.in) 0.4A 35x35x26mm 4 ワイヤー
Nema 14 バイポーラ 1.8deg 14Ncm(20oz.in) 0.4A 35x35x26mm 4 ワイヤー
Nema 14 バイポーラ 1.8deg 14Ncm(20oz.in) 0.4A 35x35x26mm 4 ワイヤー
ベストセラー
Nema 14 バイポーラ 1.8deg 14Ncm(20oz.in) 0.4A 35x35x26mm 4 ワイヤー
Nema 14 バイポーラ 1.8deg 14Ncm(20oz.in) 0.4A 35x35x26mm 4 ワイヤー
Nema 14 バイポーラ 1.8deg 14Ncm(20oz.in) 0.4A 35x35x26mm 4 ワイヤー
Nema 14 バイポーラ 1.8deg 14Ncm(20oz.in) 0.4A 35x35x26mm 4 ワイヤー
Nema 14 バイポーラ 1.8deg 14Ncm(20oz.in) 0.4A 35x35x26mm 4 ワイヤー
Nema 14 バイポーラ 1.8deg 14Ncm(20oz.in) 0.4A 35x35x26mm 4 ワイヤー
3 レビュー - レビューを書く
¥1,475
5 + ¥1,405
10 + ¥1,342
50 + ¥1,284
100 + ¥1,233
  • 在庫あり: 10000
  • モデル: 14HS10-0404S
  • 総重量: 0.18kg
  • 認証: ISO, CE, UKCA, RoHS

オプション:

カートに入れる
質問
ウイッシュリストに入れる 比較リストに入れる
「中古製品」とはどういう意味ですか？
アメリカ、イギリス、EU、オーストラリア、ロシアのお客様は、現地倉庫の選択を優先してください。EUについては、ドイツの倉庫を選択してください。
この選択の利点には、配送時間の短縮と、関税が発生しないための全体的なコストの削減が含まれます。
24時間以内に発送します！
24 時間以内に発送とは、基本的に、十分な在庫がある場合、商品が 24 時間以内に出荷または倉庫から出荷されることを意味します。続きを読む.

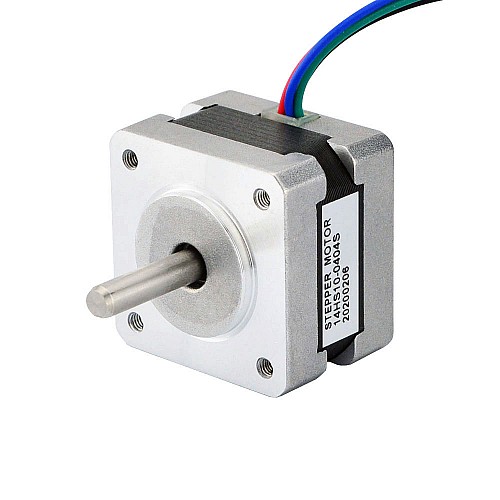

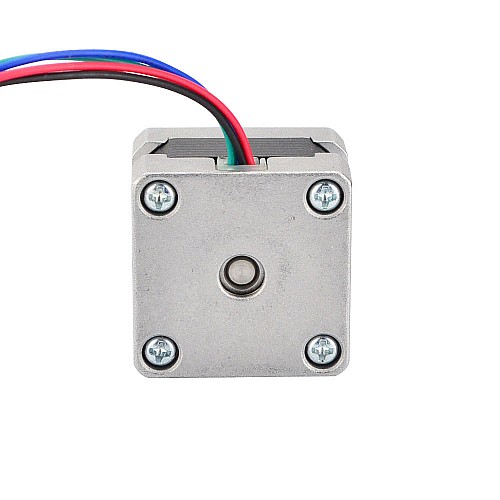

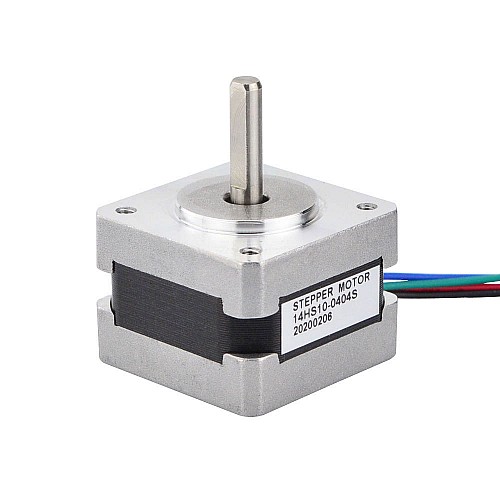

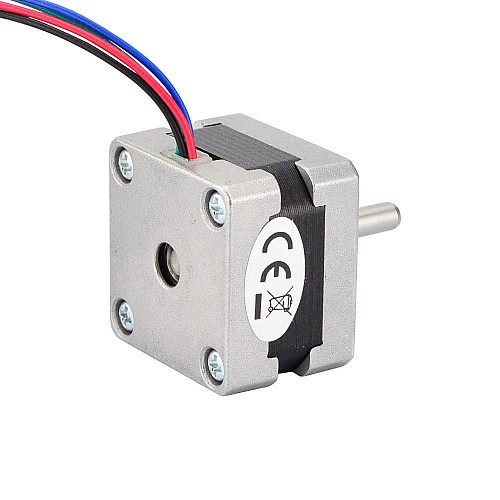

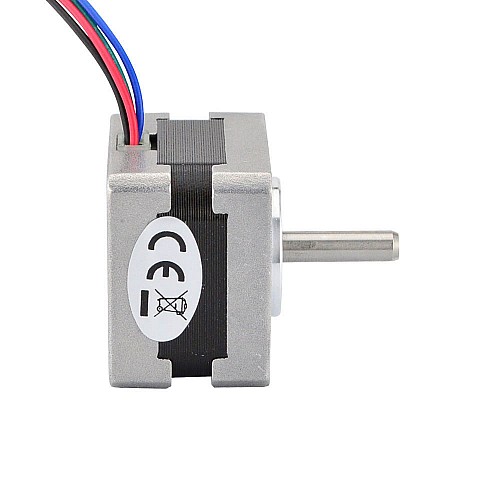

このバイポーラNema14ステッピングモーターは、ステップ角1.8度、サイズ35x35x26mmです。 4本のワイヤーがあり、各相は12Vで0.4Aを消費し、保持トルクは14Ncm(20oz.in)です。


電気的仕様

  • メーカー部品番号：14HS10-0404S
  • モータータイプ：バイポーラステッパー
  • ステップ角：1.8度
  • 保持トルク：14Ncm(20oz.in)
  • 定格電流/相：0.4A
  • 相抵抗：30オーム
  • インダクタンス：30mH±20％(1KHz)
  • 絶縁クラス: B 130°C[266°F]

物理的仕様

  • フレームサイズ：35 x 35mm
  • 本体長さ：26mm
  • 軸径：Φ5mm
  • シャフト長さ：20.5mm
  • Dカット長さ：16.5mm
  • リード数：4
  • ケーブルの長さ：400mm
  • 重量：140g

繋がり

A +
A-
B +
B-
黒
緑
赤
青い

製品タイプ
製品タイプ ハイブリッドステッピングモーター
電気的仕様
インダクタンス(mH) 30
ステップ角(deg.) 1.8
トルク・推力曲線はありますか？ はい
位相抵抗(Ω) 30
保持トルク(Ncm) 14
保持トルク(oz.in) 20
双極性/単極性 双極性
定格電流(A) 0.4
物理仕様
IP等級 40
ケーブルの長さ(mm) 400
ケーブル数 4
シングルシャフト/デュアルシャフト シングルシャフト
フレームサイズ(mm) Nema 14 (35 x 35)
出力軸タイプ D
在庫方法 専用のインベントリ
本体長さ(mm) 26
製品シリーズ S
軸の長さ(mm) 20.5
軸径(mm) 5
重量(g) 140



  • モーター シャフト
  • ケーブル
  • コネクター
  • エンコーダー
  • ブレーキ
  • ギアボックス
    • li>


ファイル サイズ
14HS10-0404S_Full_Datasheet.pdf 137.01KB Download
14HS10-0404S.STEP 916.43KB Download
14HS10-0404S_Torque_Curve.pdf 153.94KB Download
