Nema 11 外部 34mm スタック 0.75A リード 0.635mm(0.025") 長さ 100mm

製造中止

Nema 11 外部 34mm スタック 0.75A リード 0.635mm(0.025") 長さ 100mm

1 レビュー - レビューを書く

¥0

在庫あり: 1
モデル: 11E13S0754ED2-100RS
総重量: 0.40kg
認証: ISO, CE, RoHS

数量

カートに入れる

質問

ウイッシュリストに入れる比較リストに入れる

(最小ご注文単位 999)

地元の倉庫を選んで、より多くのメリットを享受しましょう!

日本のお客様には、国内倉庫の優先的なご利用をお勧めいたします。これにより、配送がより迅速になり、アフターサービスがより便利になり、通関手続きが不要となるため、時間とコストの両方を節約できます。
すべての国のお客様は、中国倉庫をお選びいただくことも可能です。

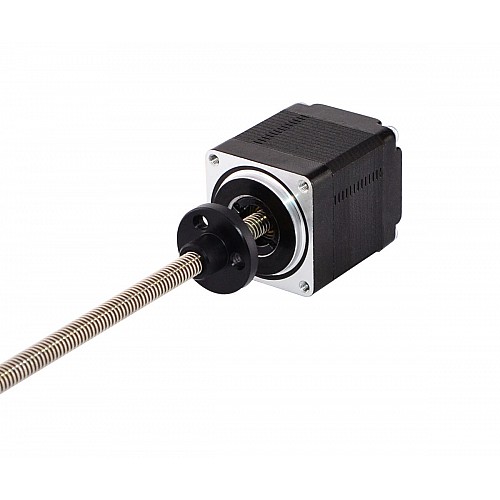

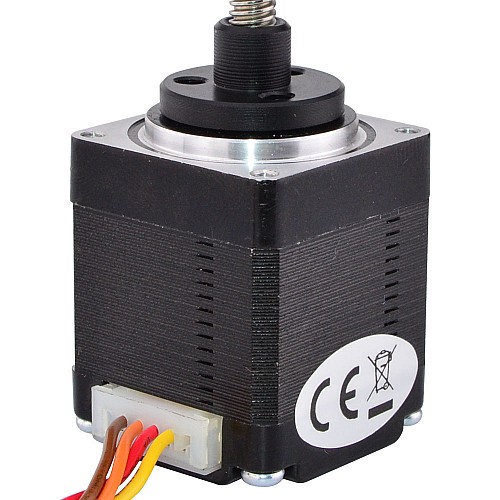

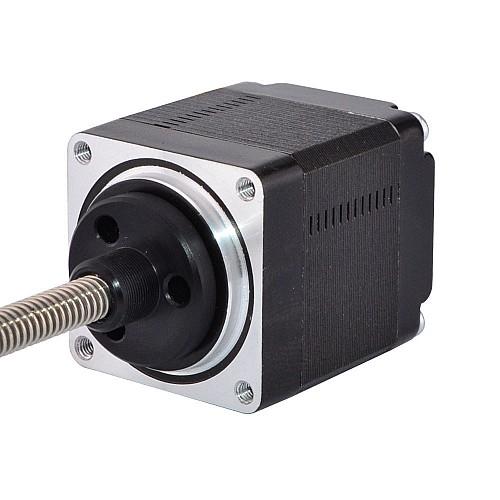

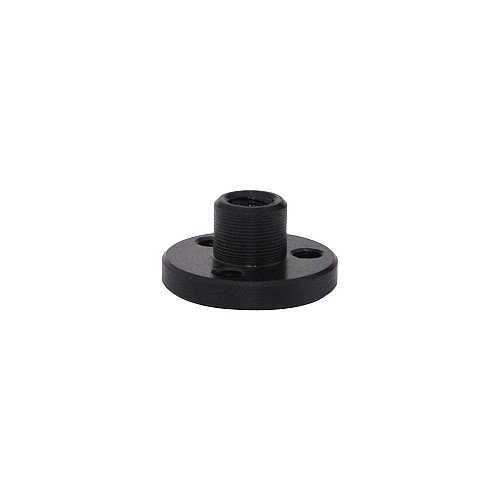

このモデルは、Nema11外部リニアアクチュエーターと名付けられたエコノミーリニアステッピングモーターです。モーター部分は34mm1.8度0.75ANema11ステッピングモーターです。 100mm Tr4.76x0.635ネジ付きロッドと統合され、POMネジナットがネジ付きロッドに沿って移動します。

電気的仕様

メーカー部品番号：11E13S0754ED2-100RS(11E13S0754ED-100RS)
モータータイプ：外部リニアステッパー
ステップ角：1.8度
保持トルク: 0.06Nm(8.5oz.in)
定格電流/相：0.75A
相抵抗：3.2ohms
電圧：2.4V
インダクタンス：2.0mH±20％(1KHz)

物理的仕様

フレームサイズ：28 x 28mm
本体長さ：34mm
親ねじの長さ：100mm(3.937")
親ねじ径：Φ4.76mm(0.1874")
リード/ステップ：0.003175mm(0.000125")
リード/レボリューション：0.635mm(0.025")
リード数：4
リード長さ：300mm
重量：150g

繋がり

A +	A-	B +	B-
赤	茶色	黄色	オレンジ

こちらの商品は諸事情により製造・販売が中止となっており、お取り寄せすることができません。代替品は11E13S0754ED4-100RSです。

● カスタムリニアモーターの注文方法カスタムリニアステッピングモーター

● 古い部品番号しかない場合は、ここで新しいものを入手詳細を表示

● リニアモーターの命名方法部品番号の構造

電気的仕様
インダクタンス(mH)	2
ステップ角(deg.)	1.8
トルク・推力曲線はありますか？	いいえ
位相抵抗(Ω)	3.2
保持トルク(Ncm)	8
保持トルク(oz.in)	11.33
双極性/単極性	双極性
定格電流(A)	0.75
物理仕様
IP等級	40
エンコーダ付き	いいえ
ケーブル数	4
フレームサイズ(mm)	Nema 11 (28 x 28)
リニアモータータイプ	外部 (Acme)
リードスクリューの長さ(mm)	100
リードスクリュー径(mm)	4.76
リードストローク/ステップ(mm)	0.003175
リードストローク/回転数(mm)	0.635
リード長(mm)	304
在庫方法	専用のインベントリ
本体長さ(mm)	34
