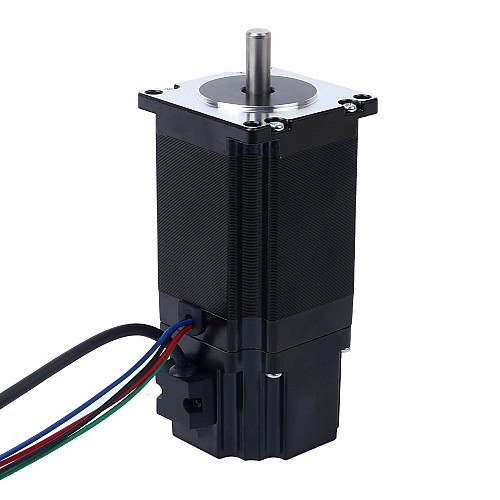

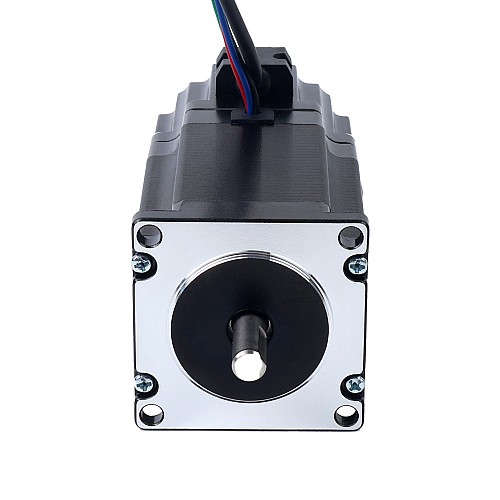

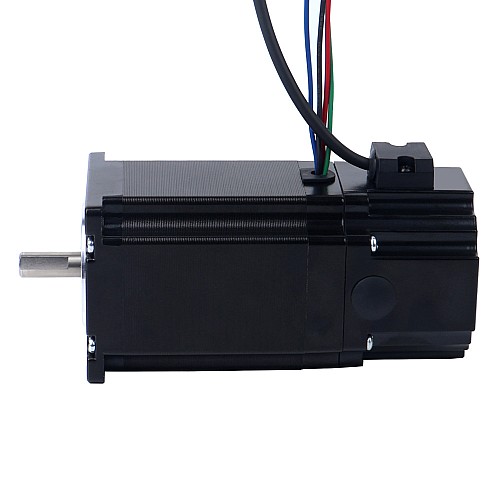

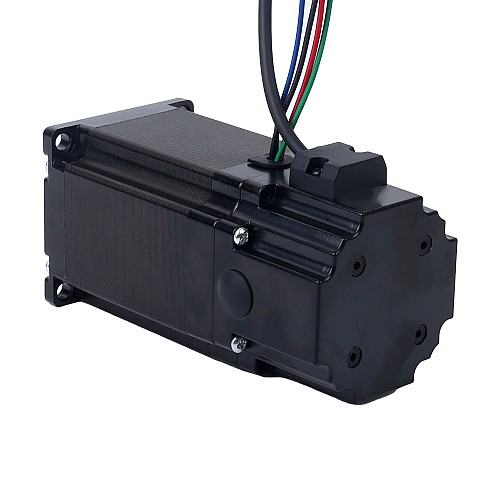

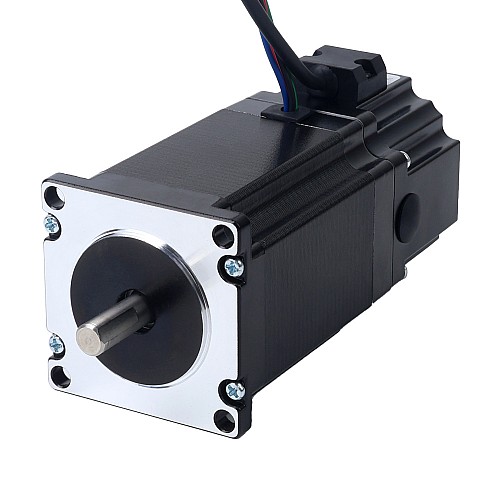

Nema 23 ステッピング モーター 2.0Nm (283.22oz.in) 24V 4.5W 電磁ブレーキ付き

24V 4.5W 電磁ブレーキ付き Nema 23 ステッピングモーターです。モーターには保持トルク 2.0Nm (283.22oz.in)、定格電流 5.0A、全長 116.5mm が付属しています。
内蔵の電磁ブレーキは、ステッピング モーターを頻繁に起動および停止する機能を実現し、モーターの電源オンまたは電源オフ時のモーターのロックを確保します。
手頃な価格、省エネ、環境保護、長寿命、メンテナンスの容易さなどの独自の利点により、ディスペンス機、エレベーター、CNC工作機械、テーパリングマシン、包装機などの自動化機器に広く使用されています。

電気仕様

• 部品番号: 23HS30-5004D-B280
• 相数: 2
• ステップ角度: 1.8deg
• 保持トルク: 2.0Nm(283.22oz.in)
• 定格電流/相: 5.0A
• 位相抵抗: 0.42ohms±10%
• インダクタンス: 1.70mH±20%(1KHz)
• 絶縁クラス: B 130°C[266°F]
• ブレーキ定格電圧: 24V
• ブレーキトルク: 2.8Nm(396.51oz.in)
• ブレーキ力: 4.5W

物理仕様

• フレームサイズ: 57 x 57mm
• 身長: 116.5mm
• シャフトの直径: Φ8mm
• シャフトの長さ: 21mm
• Dタイプ 軸長さ: 15mm
• モーターケーブルの長さ: 500mm
• ブレーキケーブルの長さ: 180mm

繋がり
