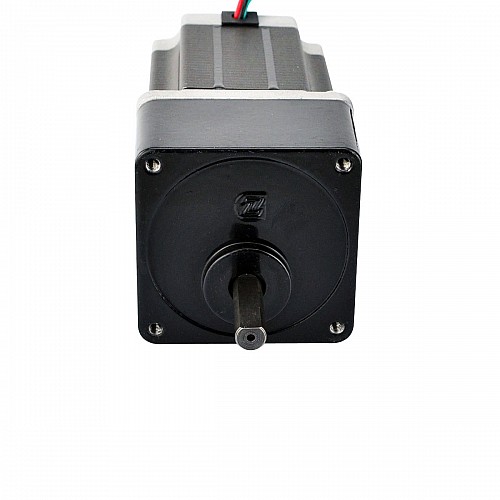

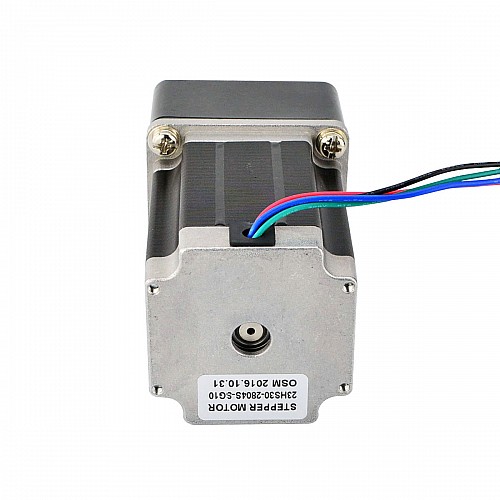

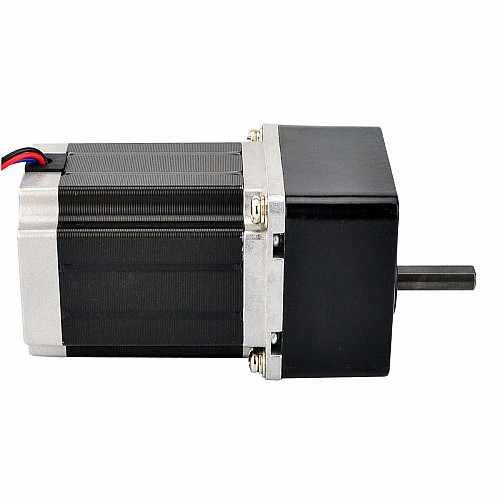

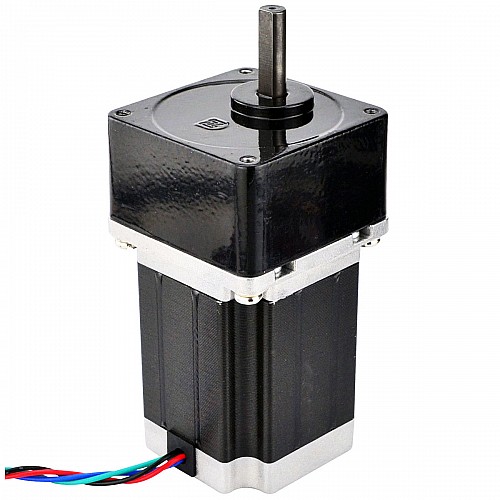

Nema 23 ステッピング モーター バイポーラ L=78mm ギア比 10:1 スパー ギアボックス

このNema23ステッピングモーターは、本体が78mm、定格電流が2.8Aで、ギア比が10：1の60mmの正方形の平歯車ボックスを統合しています。スペースが限られているが、低速および/または高トルクが必要なアプリケーションに適したソリューションです。

電気的仕様

• メーカー部品番号：23HS30-2804S-SG10
• モータータイプ：バイポーラステッパー
• ステップ角：0.18度
• ギアボックスなしの保持トルク：1.89Nm（267.65oz.in）
• 定格電流/相：2.8A
• 相抵抗：1.13オーム
• 電圧：3.2V
• インダクタンス：5.4mH±20％(1KHz)
• 絶縁クラス: B 130°C[266°F]

ギアボックスの仕様

• ギアボックスタイプ：スパー
• ギア比：10:1
• 効率：80％
• 無負荷時のバックラッシュ：<=3度
• 最大許容トルク：5Nm

物理的仕様

• フレームサイズ：60 x 60mm
• モーターの長さ：78mm
• ギアボックスの長さ：32mm
• 軸径：Φ8mm
• シャフトの長さ：28mm
• Dカット長さ：25mm
• リード数：4
• リード長：500mm
• 重量：1.31kg
