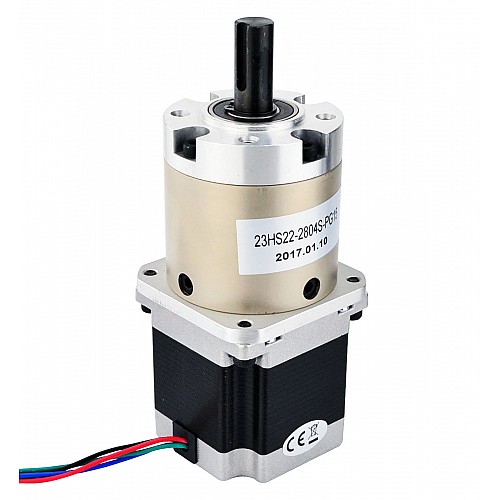

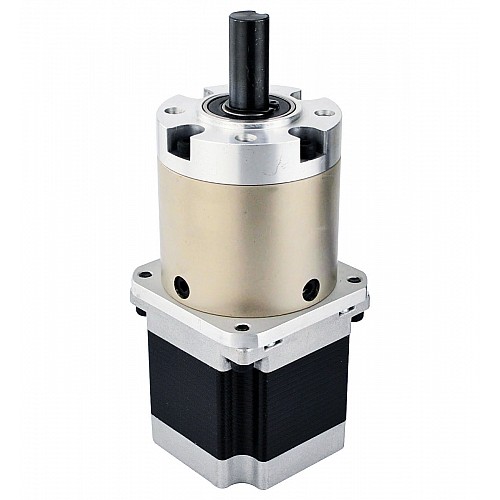

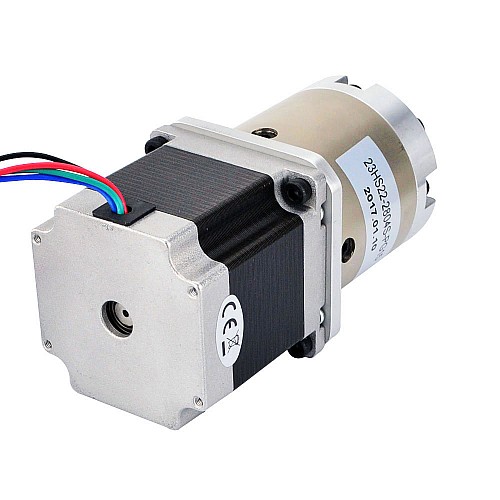

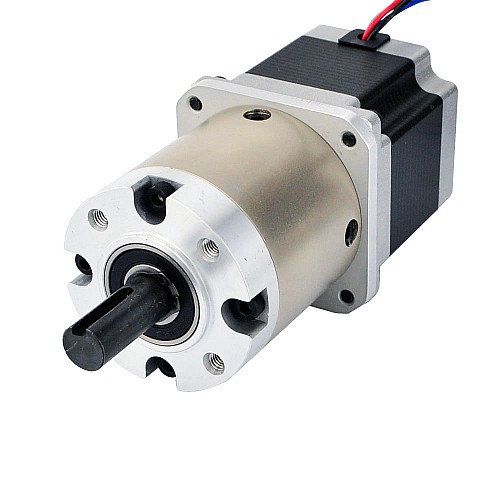

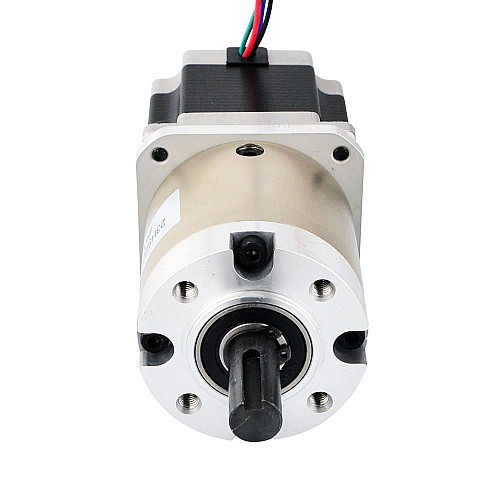

Nema 23 ステッピング モーター バイポーラ L=56mm ギア比 15:1 遊星ギアボックス

この Nema 23 ステッピング モーターは、本体が 56 mm で定格電流が 2.8 A で、ギア比 15.3:1 の遊星ギアボックスが組み込まれています。スペースが限られているが、低速および/または高トルクが必要な用途に適したソリューションです。

電気仕様

• メーカー部品番号: 23HS22-2804S-PG15
• モーター タイプ: バイポーラ ステッパー
• ステップ角度: 0.12 度
• ギアボックスなしの保持トルク: 1.25Nm(177.01oz.in)
• 定格電流/相: 2.8A
• 位相抵抗: 0.9ohms
• インダクタンス: 2.5mH ± 20%(1KHz)
• 絶縁クラス: B 130°C[266°F]

ギアボックスの仕様

• ギアボックスのタイプ: 遊星
• ギア比: 15.3:1
• 効率: 81%
• 無負荷時のバックラッシュ: <=3 度
• 最大許容トルク: 30Nm(4248oz.in)
• モーメント許容トルク: 50Nm(7080oz.in)
• シャフト最大アキシアル荷重: 100N
• シャフト最大ラジアル荷重: 200N

物理仕様

• フレームサイズ: 57 x 57mm
• モーターの長さ: 56mm
• ギアボックスの長さ: 60mm
• シャフト径: Φ12mm
• シャフトの長さ: 30mm
• キー溝の長さ: 20mm
• リード数: 4
• リードの長さ: 500mm
• 体重: 1.5kg
