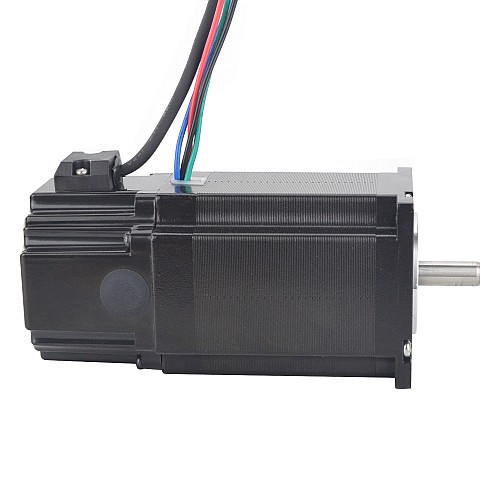

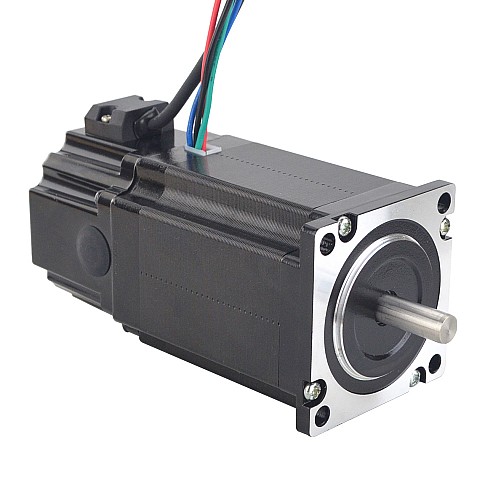

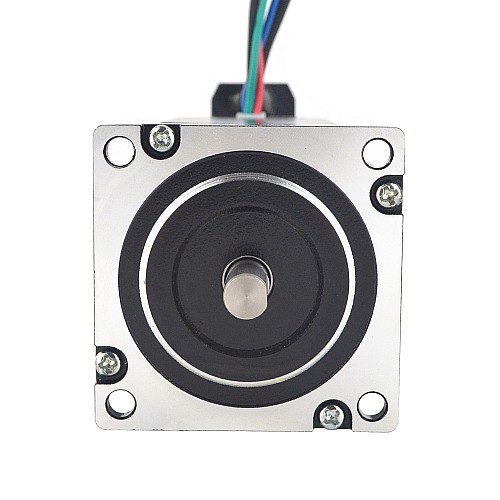

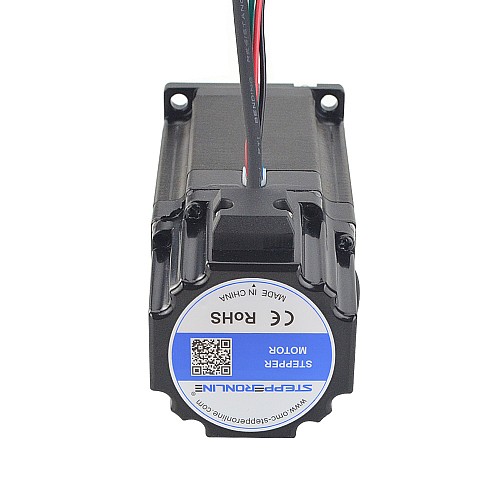

PシリーズNema23ステッピングモーター2Nm(283.28oz.in)、電磁ブレーキ付き

PシリーズNema23ステッピングモーター2Nm(283.28oz.in)、電磁ブレーキ付き
PシリーズNema23ステッピングモーター2Nm(283.28oz.in)、電磁ブレーキ付き
PシリーズNema23ステッピングモーター2Nm(283.28oz.in)、電磁ブレーキ付き
PシリーズNema23ステッピングモーター2Nm(283.28oz.in)、電磁ブレーキ付き
PシリーズNema23ステッピングモーター2Nm(283.28oz.in)、電磁ブレーキ付き
PシリーズNema23ステッピングモーター2Nm(283.28oz.in)、電磁ブレーキ付き
PシリーズNema23ステッピングモーター2Nm(283.28oz.in)、電磁ブレーキ付き
PシリーズNema23ステッピングモーター2Nm(283.28oz.in)、電磁ブレーキ付き
PシリーズNema23ステッピングモーター2Nm(283.28oz.in)、電磁ブレーキ付き
PシリーズNema23ステッピングモーター2Nm(283.28oz.in)、電磁ブレーキ付き
PシリーズNema23ステッピングモーター2Nm(283.28oz.in)、電磁ブレーキ付き
PシリーズNema23ステッピングモーター2Nm(283.28oz.in)、電磁ブレーキ付き
PシリーズNema23ステッピングモーター2Nm(283.28oz.in)、電磁ブレーキ付き
0 レビュー - レビューを書く
¥11,379
5 + ¥10,844
10 + ¥10,356
50 + ¥9,910
100 + ¥9,502
  • 在庫あり: 200
  • モデル: 23BK20-20
  • 総重量: 1.76kg
  • 認証: ISO, CE, UKCA, RoHS

国をクリック｜リアルタイム在庫

カートに入れる
質問
ウイッシュリストに入れる 比較リストに入れる
24時間以内に発送します！
24 時間以内に発送とは、基本的に、十分な在庫がある場合、商品が 24 時間以内に出荷または倉庫から出荷されることを意味します。続きを読む.
地元の倉庫を選んで、より多くのメリットを享受しましょう!
日本のお客様には、国内倉庫の優先的なご利用をお勧めいたします。これにより、配送がより迅速になり、アフターサービスがより便利になり、通関手続きが不要となるため、時間とコストの両方を節約できます。
すべての国のお客様は、中国倉庫をお選びいただくことも可能です。

電気的仕様

  • メーカー部品番号：23BK20-20
  • フェーズ数：2
  • ステップ角：1.8度
  • 保持トルク：2 Nm（283.28 oz.in）
  • 定格電流/相：5.0A
  • 相抵抗：0.4オーム
  • インダクタンス：1.8 mH±20％(1KHz)
  • 絶縁クラス: B 130°C[266°F]

物理的仕様

  • フレームサイズ：57 x 57mm
  • 本体長さ：115.5mm
  • 軸径：Φ8mm
  • シャフトの長さ：21mm
  • Dカットシャフトの長さ：15mm
  • リード数：4
  • リード長さ：500mm
  • 重量：1.06kg

ブレーキ接続

  • 赤--24V+
  • 黒--24V-
  • 2.0Nm

繋がり

A +
A-
B +
B-
黒
緑
赤
青い
製品タイプ
製品タイプ モーター、エンコーダー、ブレーキ、ギアボックス付き
電気的仕様
ステッピングモーター搭載 ブレーキ
位相抵抗(Ω) 0.4
保持トルク(Ncm) 200
保持トルク(oz.in) 283.22
定格電流(A) 5.0
ブレーキ仕様
ブレーキの種類 パワーオフブレーキ
ブレーキトルク(Ncm) 200
ブレーキトルク(oz.in) 283.22
ブレーキ力(W) 4.5
ブレーキ定格電圧(V) 24
物理仕様
IP等級 40
フレームサイズ(mm) Nema 23 (57 x 57)
在庫方法 専用のインベントリ
軸の長さ(mm) 21
軸径(mm) 8



ファイル サイズ
23BK20-20_Full_Datasheet.pdf 163.08KB Download
23BK20-20.STEP 2.22MB Download
23BK20-20_Torque_Curve.pdf 177.4KB Download
