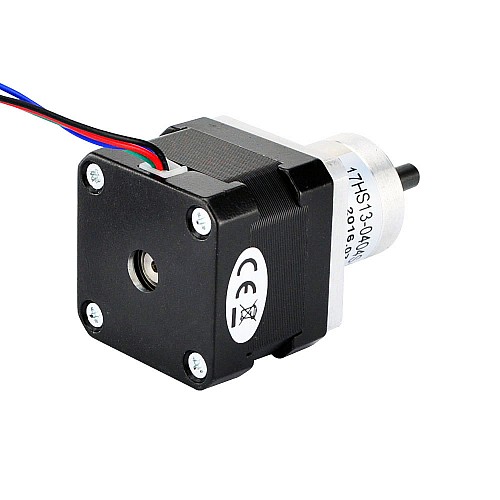

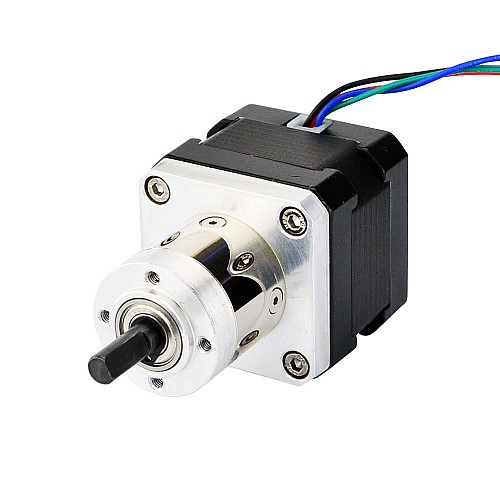

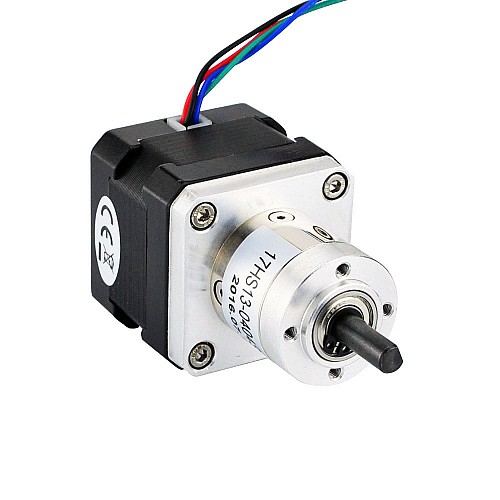

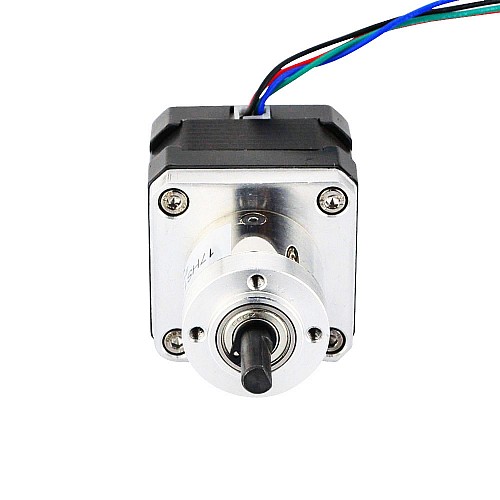

Nema 17 ステッパー バイポーラ L=34mm ギア比 5:1 小型遊星ギアボックス

このカスタムNema17ステッピングモーターは、ボディが34mm、定格電流が0.4Aで、直径28mmの遊星ギアボックスを5.18：1のギア比で統合しています。これは、特別なスペースがあるが、低速および/または高トルクを必要とするアプリケーションに適したソリューションです。

電気的仕様

• メーカー部品番号：17HS13-0404S-CG5
• モータータイプ：バイポーラステッパー
• ステップ角：0.35度
• ギアボックスなしの保持トルク：22Ncm（31.2oz.in）
• 定格電流/相：0.4A
• 相抵抗：30ohms
• インダクタンス：27mH±20％(1KHz)
• 絶縁クラス: B 130°C[266°F]

ギアボックスの仕様

• ギアボックスタイプ：プラネタリー
• ギア比：5.18：1
• 効率：90％
• 無負荷時のバックラッシュ：<=1度
• 最大許容トルク：2Nm（283oz.in）
• モーメント許容トルク：4Nm（566oz.in）
• シャフトの最大軸方向荷重：50N
• シャフトの最大ラジアル荷重：100N

物理的仕様

• フレームサイズ：42 x 42mm
• モーターの長さ：34mm
• ギアボックスの長さ：29.3mm
• 軸径：Φ6mm
• シャフトの長さ：18mm
• Dカット長さ：12mm
• リード数：4
• リード長：500mm
• 重量：358g
