Nema 23 バイポーラ 1.9Nm(269.06oz.in) 2.8A 57x57x76.5mm 4 ワイヤー Φ8mm シャフト

Nema 23 バイポーラ 1.9Nm(269.06oz.in) 2.8A 57x57x76mm 4 ワイヤー Φ8mm シャフト - 23HS30-2804S2 | StepperOnline
Nema 23 バイポーラ 1.9Nm(269.06oz.in) 2.8A 57x57x76mm 4 ワイヤー Φ8mm シャフト - 23HS30-2804S2 | StepperOnline
Nema 23 バイポーラ 1.9Nm(269.06oz.in) 2.8A 57x57x76mm 4 ワイヤー Φ8mm シャフト - 23HS30-2804S2 | StepperOnline
Nema 23 バイポーラ 1.9Nm(269.06oz.in) 2.8A 57x57x76mm 4 ワイヤー Φ8mm シャフト - 23HS30-2804S2 | StepperOnline
Nema 23 バイポーラ 1.9Nm(269.06oz.in) 2.8A 57x57x76mm 4 ワイヤー Φ8mm シャフト - 23HS30-2804S2 | StepperOnline
Nema 23 バイポーラ 1.9Nm(269.06oz.in) 2.8A 57x57x76mm 4 ワイヤー Φ8mm シャフト - 23HS30-2804S2 | StepperOnline
Nema 23 バイポーラ 1.9Nm(269.06oz.in) 2.8A 57x57x76mm 4 ワイヤー Φ8mm シャフト - 23HS30-2804S2 | StepperOnline
Nema 23 バイポーラ 1.9Nm(269.06oz.in) 2.8A 57x57x76mm 4 ワイヤー Φ8mm シャフト - 23HS30-2804S2 | StepperOnline
Nema 23 バイポーラ 1.9Nm(269.06oz.in) 2.8A 57x57x76mm 4 ワイヤー Φ8mm シャフト - 23HS30-2804S2 | StepperOnline
Nema 23 バイポーラ 1.9Nm(269.06oz.in) 2.8A 57x57x76mm 4 ワイヤー Φ8mm シャフト - 23HS30-2804S2 | StepperOnline
Nema 23 バイポーラ 1.9Nm(269.06oz.in) 2.8A 57x57x76mm 4 ワイヤー Φ8mm シャフト - 23HS30-2804S2 | StepperOnline
Nema 23 バイポーラ 1.9Nm(269.06oz.in) 2.8A 57x57x76mm 4 ワイヤー Φ8mm シャフト - 23HS30-2804S2 | StepperOnline
Nema 23 バイポーラ 1.9Nm(269.06oz.in) 2.8A 57x57x76.5mm 4 ワイヤー Φ8mm シャフト
0 レビュー - レビューを書く
¥2,950
5 + ¥2,811
10 + ¥2,685
50 + ¥2,570
100 + ¥2,463
  • 在庫あり: 10000
  • モデル: 23HS30-2804S2
  • 総重量: 1.14kg
  • 認証: ISO, CE, UKCA, RoHS

オプション:

カートに入れる
質問
ウイッシュリストに入れる 比較リストに入れる
「中古製品」とはどういう意味ですか？
アメリカ、イギリス、EU、オーストラリア、ロシアのお客様は、現地倉庫の選択を優先してください。EUについては、ドイツの倉庫を選択してください。
この選択の利点には、配送時間の短縮と、関税が発生しないための全体的なコストの削減が含まれます。
24時間以内に発送します！
24 時間以内に発送とは、基本的に、十分な在庫がある場合、商品が 24 時間以内に出荷または倉庫から出荷されることを意味します。続きを読む.

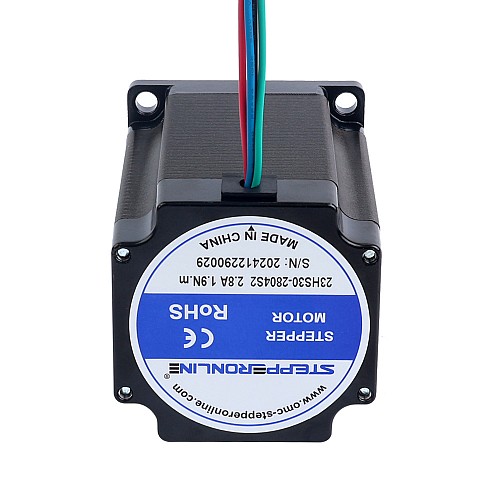

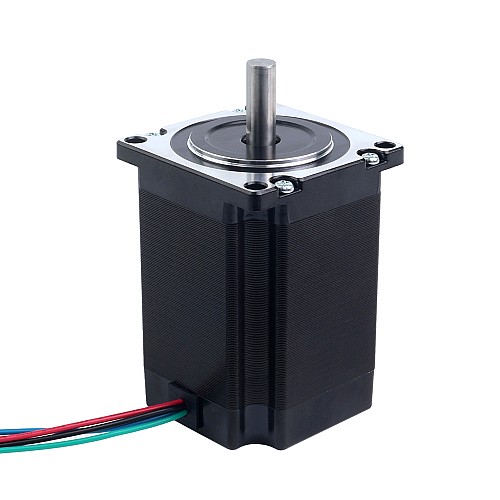

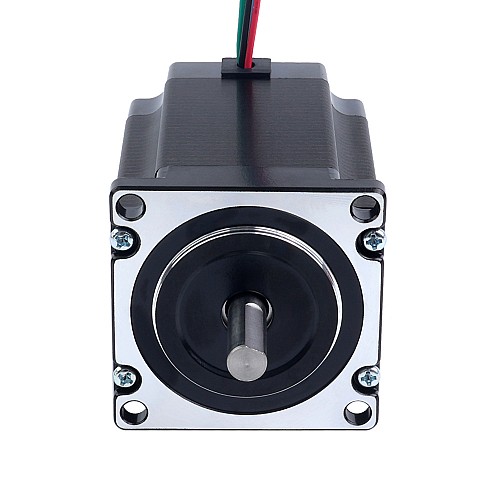

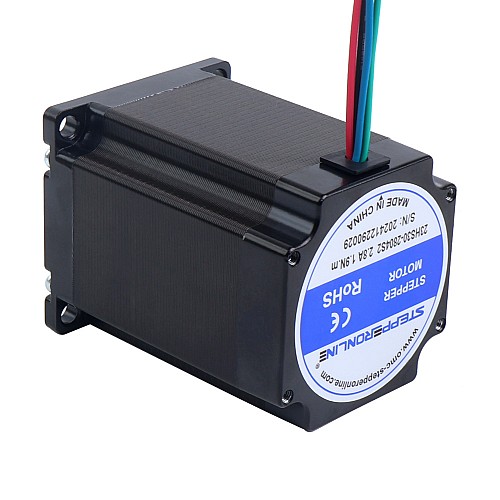

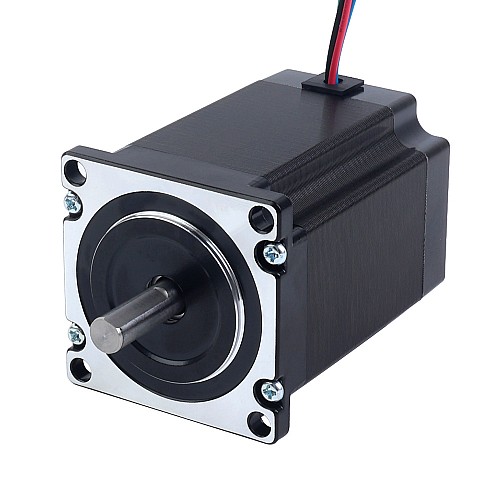

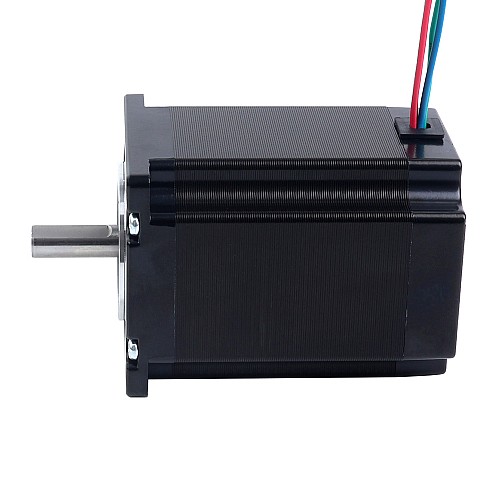

これは最も人気のあるNema23ステッピングモーターの1つで、ステップ角は1.8度、サイズは57x57x76mmです。 4本のワイヤーがあり、各相は2.8Aを消費し、保持トルクは1.9Nm(269.06oz.in)です。

電気的仕様

  • メーカー部品番号：23HS30-2804S2
  • モータータイプ：バイポーラステッパー
  • ステップ角：1.8°
  • 保持トルク：1.9Nm(269.06oz.in)
  • 定格電流/相：2.8A
  • 相抵抗：1.13ohms
  • インダクタンス：4.8mH±20％(1KHz)
  • 絶縁クラス: B 130°C[266°F]

物理的仕様

  • フレームサイズ：57 x 57mm
  • 本体長さ：76.5mm
  • 軸径：Φ8mm
  • シャフト長さ：22mm
  • Dカット長さ：18mm
  • リード数：4
  • ケーブル長さ：500mm

繋がり

A +
A-
B +
B-
黒
緑
赤
青い

注意：このシャフトは直径8mmです。


製品タイプ
製品タイプ ハイブリッドステッピングモーター
電気的仕様
インダクタンス(mH) 4.8
ステップ角(deg.) 1.8
トルク・推力曲線はありますか？ いいえ
位相抵抗(Ω) 1.13
保持トルク(Ncm) 190
保持トルク(oz.in) 269.06
双極性/単極性 双極性
定格電流(A) 2.8
物理仕様
IP等級 40
ケーブル数 4
シングルシャフト/デュアルシャフト シングルシャフト
フレームサイズ(mm) Nema 23 (57 x 57)
リード長(mm) 500
出力軸タイプ D
在庫方法 専用のインベントリ
本体長さ(mm) 76.5
製品シリーズ S
軸の長さ(mm) 22
軸径(mm) 8


  • モーター シャフト
  • ケーブル
  • コネクター
  • エンコーダー
  • ブレーキ
  • ギアボックス
    • li>


ファイル サイズ
23HS30-2804S2_Full_Datasheet.pdf 53.06KB Download
23HS30-2804S2.STEP 1.51MB Download
