1 軸クローズドループステッパー CNC キット 14Ncm(19.83oz.in) Nema 17 モーター & ドライバー

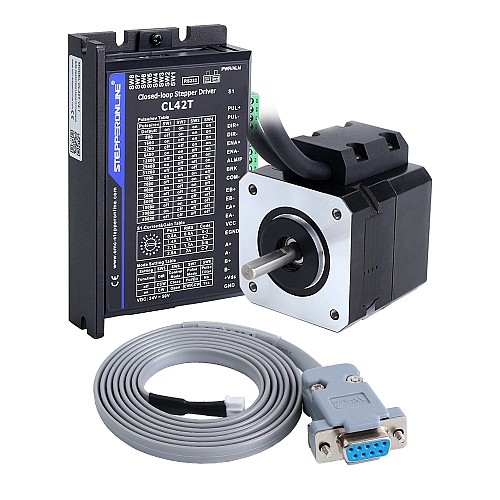

この CNC キットには以下が含まれます:

• 1 x 17HS08-1004D-E1K: Nema 17 閉ループ ステッピング モーター 14Ncm (19.83oz.in) エンコーダー 1000PPR (4000CPR) 付き
• 1 x CL42T-V41: クローズド ループ ステッピング ドライバー 4.1 0 ～ 3.0A 24 ～ 48VDC、Nema 11、14、17 ステッピング モーター用
• 1 x CABLE-PC-1: RS232 デバッグ ケーブル

モーター仕様

• メーカー部品番号:17HS08-1004D-E1K
• フェーズの数: 2
• ステップ角度: 1.8 度
• 保持トルク: 14Ncm(19.83oz.in)
• 定格電流/相: 1.0A
• 位相抵抗: 3.7オーム
• インダクタンス: 4.0mH ± 20%(1KHz)
• フレームサイズ: 42 x 42mm
• 本体の長さ: 41.5mm
• 軸径：Φ5mm
• シャフトの長さ: 20mm
• D カット シャフトの長さ: 15mm
• リードの長さ: 500mm
• 絶縁クラス: B 130°C[266°F]

エンコーダ仕様

• 出力回路形式：差動型
• エンコーダのタイプ: 光学式インクリメンタル
• エンコーダー解像度: 1000PPR(4000CPR)
• 出力信号チャンネル: 2 チャンネル
• 最小供給電圧: 5V
• 最大供給電圧: 5V
• 出力高電圧: <4V
• 出力低電圧: <1V

ドライバーの仕様

• 出力ピーク電流: 0~3A
• 入力電圧: +24 ～ 48VDC (通常 24VDC)
• ロジック信号電流: 7~16mA (通常 10mA)
• パルス入力周波数: 0~200kHz
• パルス幅: 2.5μS
• RS232 デバッグ インターフェイスが利用可能
• 低騒音と低振動、スムーズな動き
• 過電圧、過電流、位置追従エラーに対する保護

モーターとエンコーダーの接続
