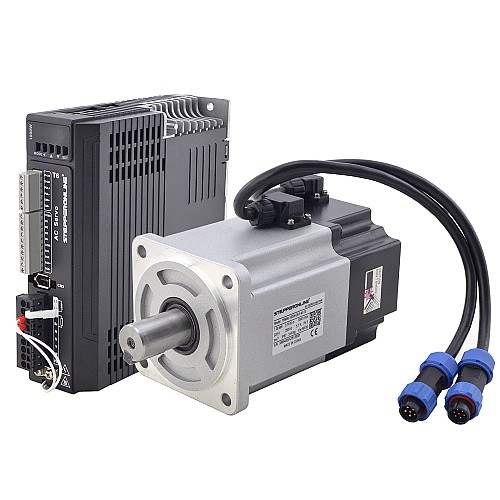

T6 シリーズ 1000W AC サーボ モーター キット 3000rpm 3.19Nm ブレーキ付き 17 ビット エンコーダー IP65

T6 シリーズ 1000W 3000rpm 3.19Nm ブレーキ付き 17 ビット AC サーボ製品は、位置の高精度制御用に設計されたコスト効率の高い AC デジタル サーボで、さまざまなアプリケーションに最適なソリューションを提供し、簡単な構成プロセスでパフォーマンスを発揮します。
MFC、制振、マルチモードフィルタ機能などの豊富な機能と、エンコーダ分解能17bitとの組み合わせにより、マシンにインテリジェントなパフォーマンスを提供できます。
サーボモーターは、希土類ネオジム-鉄-ホウ素永久磁石ローターを使用し、高トルク密度、高ピークトルク、低ノイズ、低温度上昇、低消費電流の機能を提供します。
内蔵の高性能ブレーキにより、サーボ モーターはシャフトの位置を維持し、電力損失時の不要な動きやドリフトを防ぎます。信頼性と安全性が要求される場面や垂直用途に幅広く使用できます。

キットのアイテム

• 1 x T6-1000RS: 1000W AC サーボ モーター ドライバー

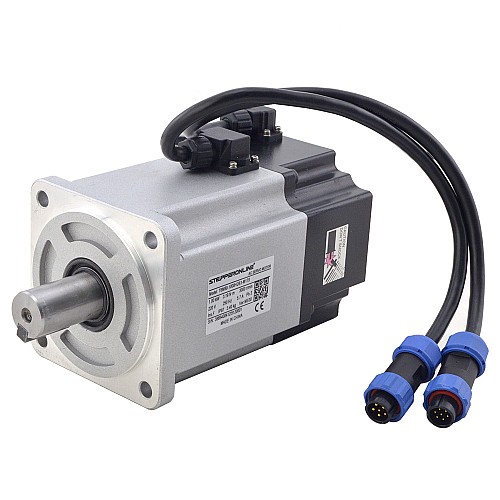

• 1 x T6M80-1000H2B3-M17S: 1000W AC サーボ モーター 3000rpm 3.19Nm、ブレーキ付き 17 ビット エンコーダー IP65

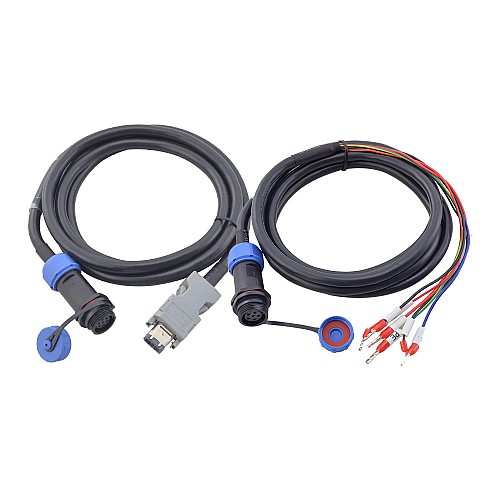

• 1 x CMBST1M5: 1.5m モーター延長ケーブル、ブレーキ ケーブル付き IP65 航空コネクタ付き
• 1 x CEST1M5: IP65 Aviation コネクタ付き 1.5m エンコーダ延長ケーブル
• 1 x サーボドライバデバッグケーブル
• 1 x USB 2.0 - シリアル RS232 アダプター、1m ケーブル コンバーター付き (オプション、別途購入が必要)

サーボドライバーの仕様

• 部品番号: T6-1000RS
• Modbus RS485 通信
• パルス制御をサポート
• PR機能、16のパス
• エンコーダ信号 A/B/Z 差動出力および Z OC 出力
• 4 つの入力と 3 つの出力
• 定格電圧 220VAC 1ph
• 定格電力 1000W
• 利用可能な 17 ビット/23 ビット エンコーダー
• モーターの自動識別
• 寸法: 175*168*50mm
• 制御モード: 位置モード、速度モード、トルクモード、Pr モード

サーボモーターの仕様

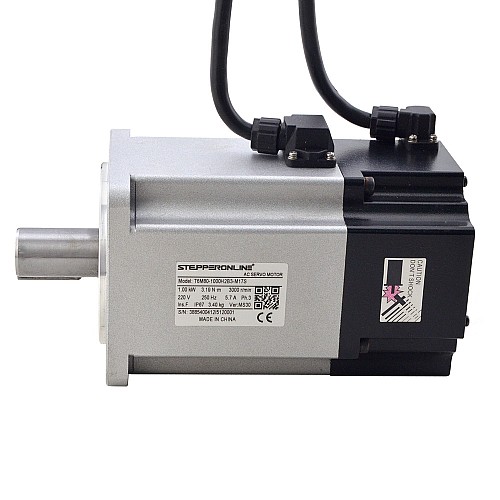

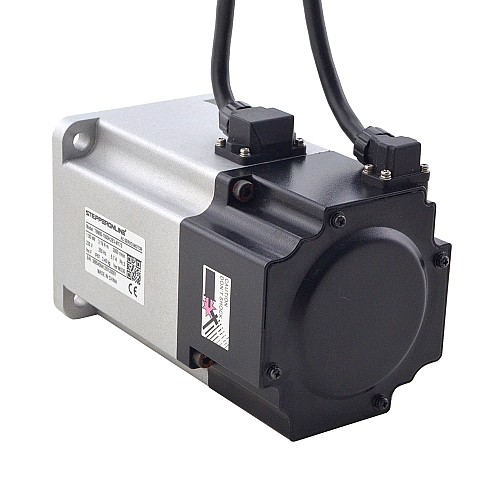

• 部品番号: T6M80-1000H2B3-M17S
• 定格電圧: 220VAC
• 定格電力: 1000W
• 定格トルク: 3.19Nm
• 最大トルク: 9.56Nm
• 定格回転数: 3000rpm
• 最高速度: 5000rpm
• 定格電流: 5.7A
• ピーク電流: 17.7A
• トルク定数: 0.56N.m/A
• 逆起電力定数: 38.3V/krpm
• 抵抗: 1.08オーム
• インダクタンス: 5.6mH
• 慣性: 2.15kg*m²*10^-4
• 極: 10
• エンコーダー: 17 ビット インクリメンタル、磁気エンコーダ
• IP 等級: IP65
• ケーブル長: 1.5m (オプションの長さは 3m、5m、10m です)
• シャフト径：19mm
• ブレーキ電圧: 24V
• ブレーキ出力: 11.5W
• ブレーキトルク: ≥3.2Nm
• 質量: 3.4Kg
