T6 シリーズ 1000W AC サーボ モーター キット 3000rpm 3.19Nm 17 ビット エンコーダー IP65

T6 シリーズ 1000W 3000rpm 3.19Nm 17-Bit AC サーボ製品は、高精度の位置制御用に設計された費用対効果の高い AC デジタル サーボであり、さまざまなアプリケーションに最適なソリューションを提供し、設定プロセスが簡単なパフォーマンスを提供します。

MFC、制振、マルチモードフィルタ機能などの豊富な機能と、エンコーダ分解能17bitとの組み合わせにより、マシンにインテリジェントなパフォーマンスを提供できます。
サーボモーターは、希土類ネオジム-鉄-ホウ素永久磁石ローターを使用し、高トルク密度、高ピークトルク、低ノイズ、低温度上昇、低消費電流の機能を提供します。

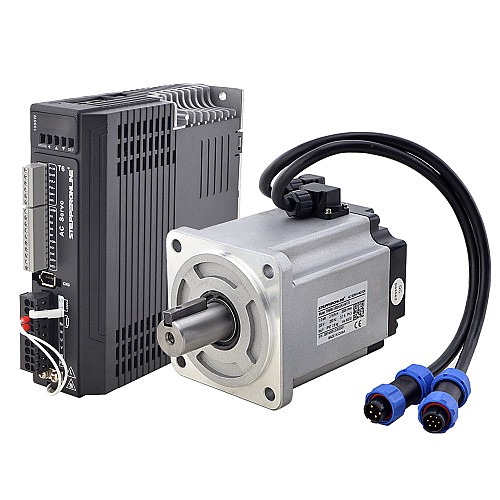

キットのアイテム

• 1 x T6-1000RS: 1000W AC サーボ モーター ドライバー
• 1 x T6M80-1000H2A3-M17S: 1000W AC サーボ モーター 3000rpm 3.19Nm 17 ビット エンコーダ IP65
• 1 x CMST1M5: 1.5m モーター延長ケーブル、IP65 航空コネクタ付き
• 1 x CEST1M5: IP65 Aviation コネクタ付き 1.5m エンコーダ延長ケーブル
• 1 x サーボドライバデバッグケーブル
• 1 x USB 2.0 - シリアル RS232 アダプター、1m ケーブル コンバーター付き (オプション、別途購入が必要)

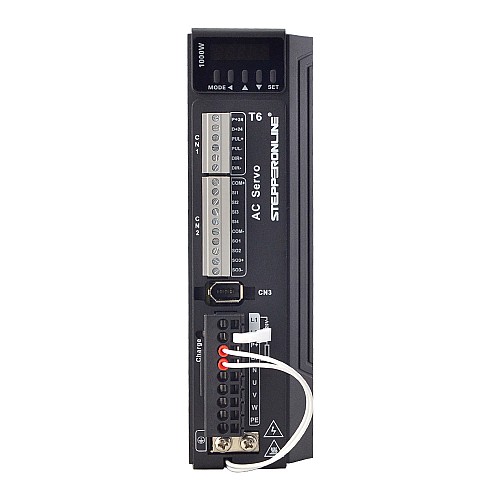

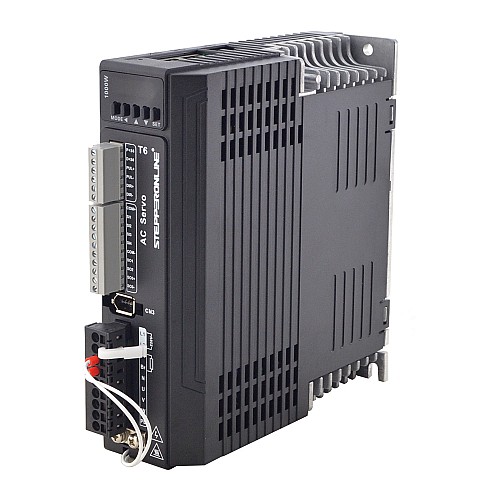

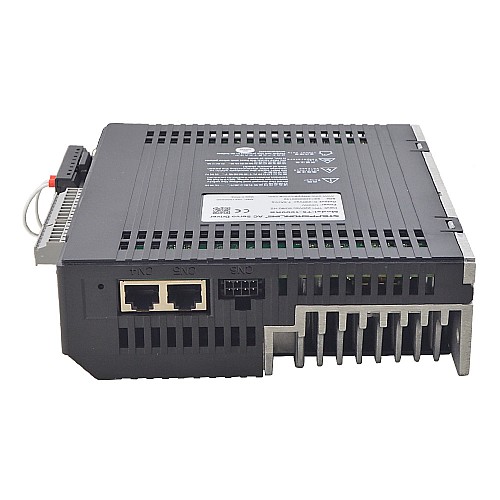

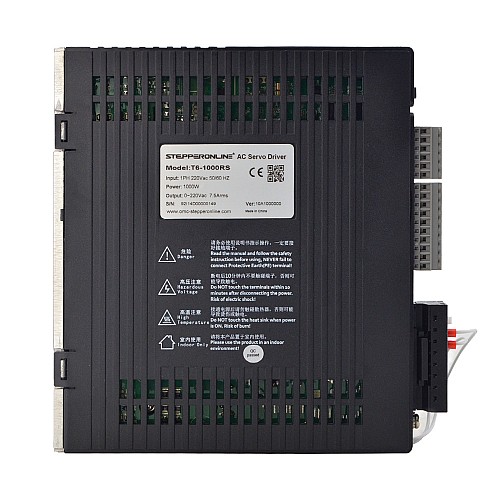

サーボドライバーの仕様

• 部品番号: T6-1000RS
• Modbus RS485 通信
• パルス制御をサポート
• PR機能、16のパス
• エンコーダ信号 A/B/Z 差動出力および Z OC 出力
• 4 つの入力と 3 つの出力
• 定格電圧 220VAC 1ph
• 定格電力 1000W
• 利用可能な 17ビット/23 ビット エンコーダー
• モーターの自動識別
• 寸法: 175*168*50mm
• 制御モード: 位置モード、速度モード、トルクモード、Pr モード

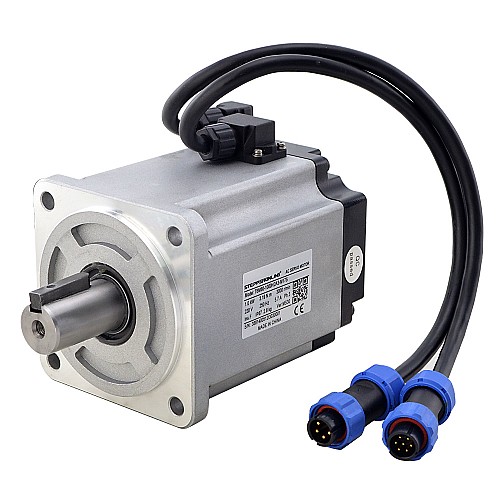

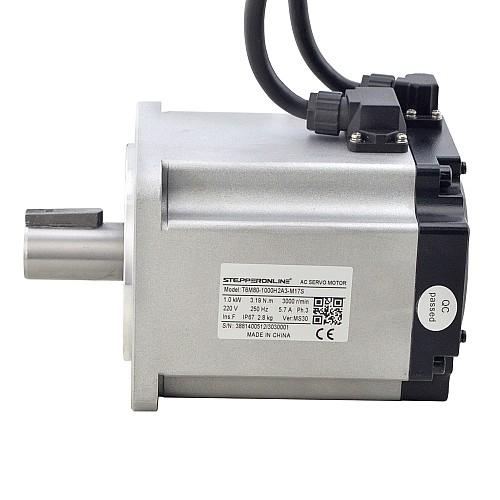

サーボモーターの仕様

• 部品番号: T6M80-1000H2A3-M17S
• 定格電圧: 220VAC
• 定格電力: 1000W
• 定格トルク: 3.19Nm
• 最大トルク: 9.56Nm
• 定格回転数: 3000rpm
• 最高速度: 5000rpm
• 定格電流: 5.7A
• ピーク電流: 17.7A
• トルク定数: 0.56N.m/A
• 逆起電力定数: 38.3V/krpm
• 抵抗: 1.08オーム
• インダクタンス: 5.6mH
• 慣性: 2.0kg*m²*10^-4
• 極: 10
• エンコーダー: 17 ビット インクリメンタル、磁気エンコーダ
• IP 等級: IP65
• ケーブル長: 1.5m (オプションの長さは 3m、5m、10m です)
• シャフト径：19mm
• 質量: 2.8kg
