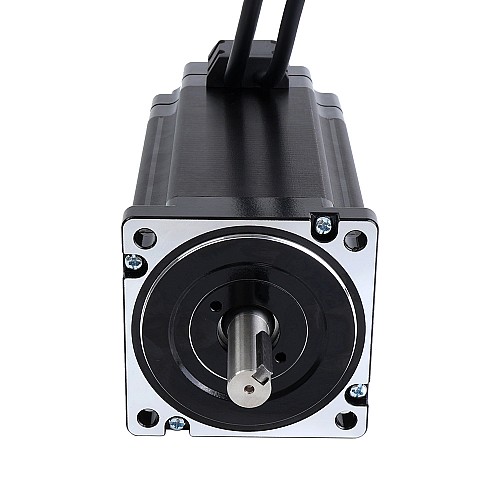

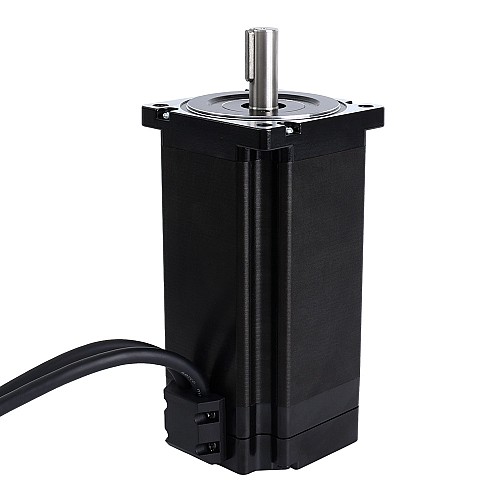

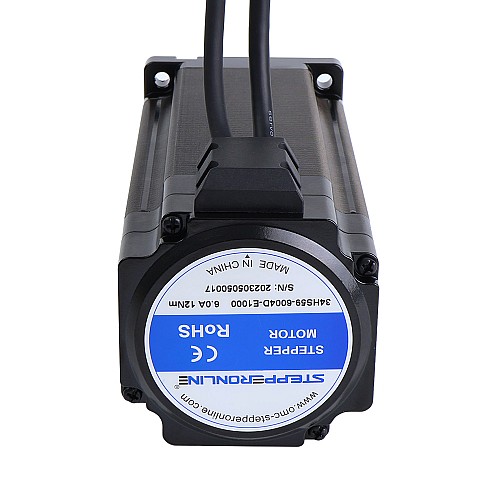

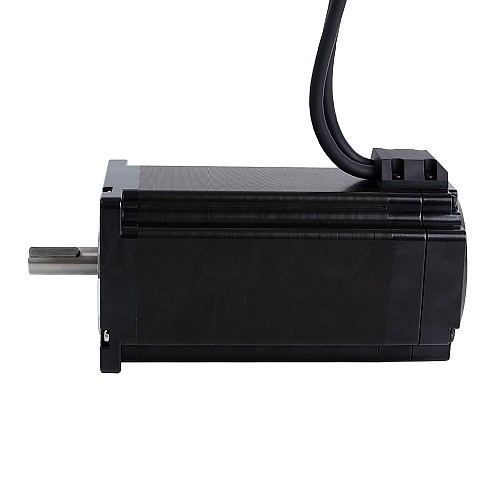

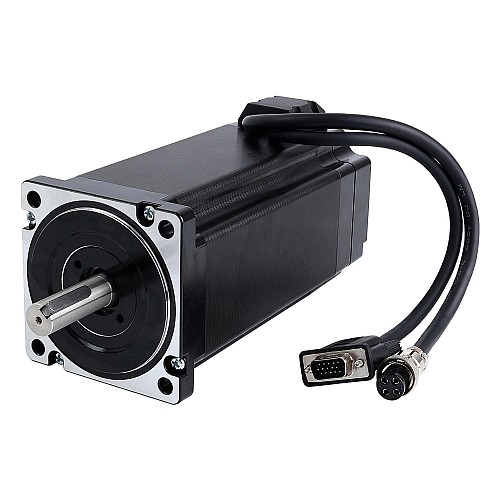

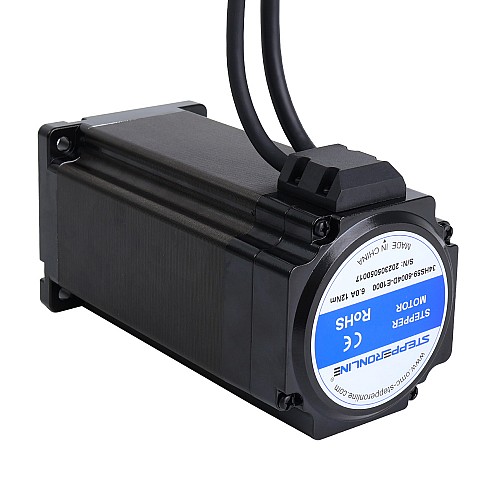

SシリーズNema34クローズドループステッピングモーター12.0Nm(1699.34oz.in)エンコーダー1000PPR(4000CPR)

電気的仕様

• メーカー部品番号：34HS59-6004D-E1000
• フェーズ数：2
• ステップ角：1.8度
• 保持トルク：12.0Nm（1699.34oz.in）
• 定格電流/相：6.0A
• 相抵抗：0.53オーム±10％
• インダクタンス：4.8mH±20％(1KHz)
• 絶縁クラス: B 130°C[266°F]

物理的仕様

• フレームサイズ：86 x 86mm
• 本体長さ：175mm
• 軸径：Φ14mm
• シャフトの長さ：37mm
• キー溝シャフト長さ：25mm
• リード長さ：300mm
• 重量：5.5kg

エンコーダー仕様

• 出力回路タイプ: ディファレンシャルタイプ
• エンコーダータイプ: 光インクリメンタル
• エンコーダー分解能: 1000PPR(4000CPR)
• 出力信号チャンネル: 2チャンネル
• 最小供給電圧: 4.5V
• 最大供給電圧: 5V
• 出力電流: 25mA
• 出力高電圧: 4.5V
• 出力低電圧: 4.2-4.3V
• 最大出力周波数: 60kHz
