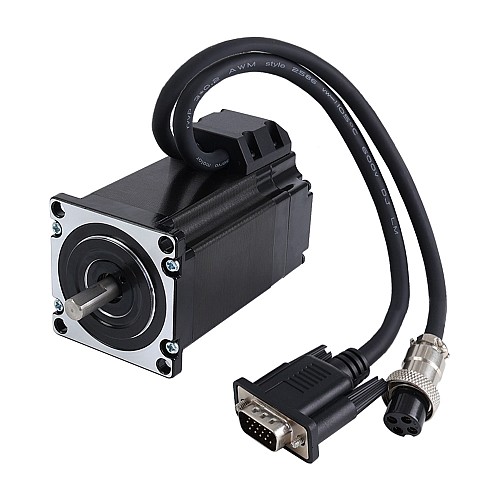

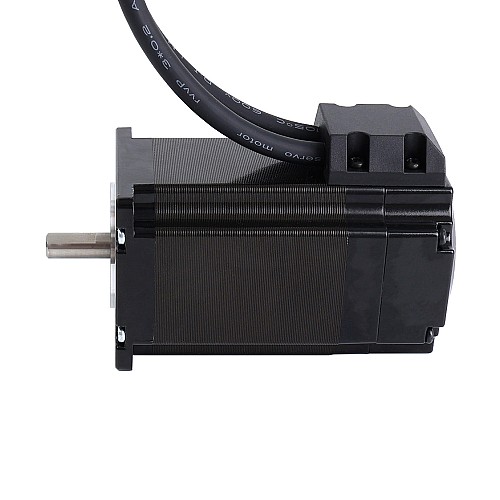

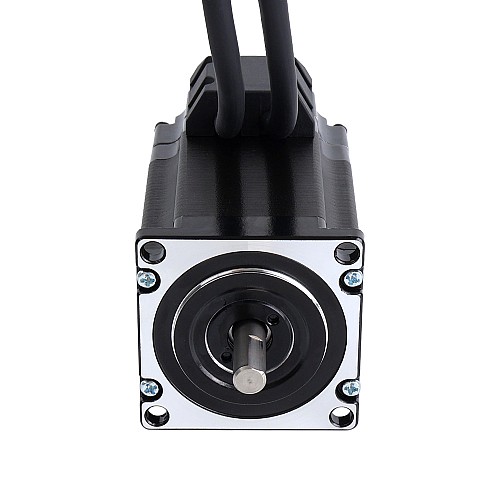

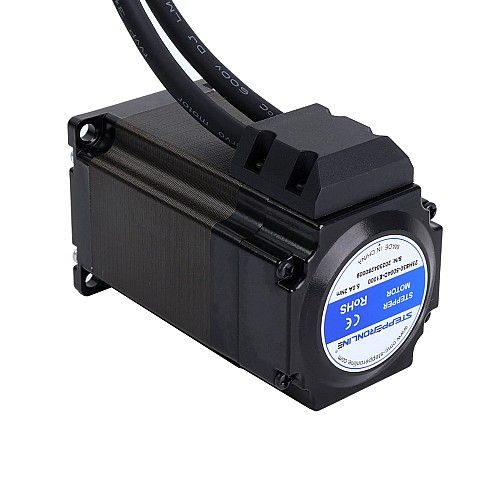

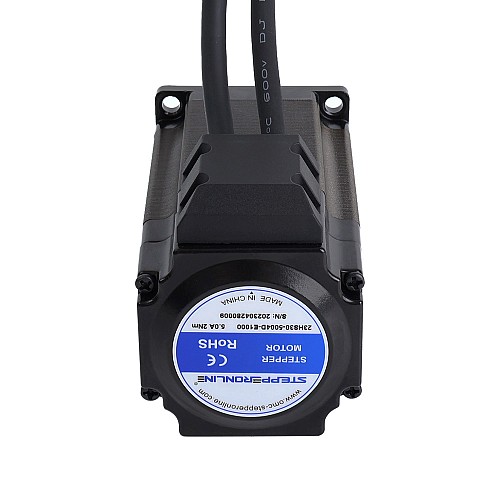

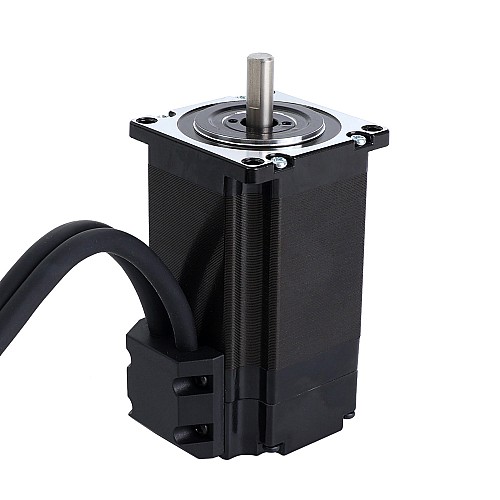

SシリーズNema23クローズドループステッピングモーター2.0Nm(283.22oz.in)エンコーダー1000PPR(4000CPR)

SシリーズNema23クローズドループステッピングモーター2.0Nm(283.22oz.in)エンコーダー1000PPR(4000CPR)
SシリーズNema23クローズドループステッピングモーター2.0Nm(283.22oz.in)エンコーダー1000PPR(4000CPR)
SシリーズNema23クローズドループステッピングモーター2.0Nm(283.22oz.in)エンコーダー1000PPR(4000CPR)
SシリーズNema23クローズドループステッピングモーター2.0Nm(283.22oz.in)エンコーダー1000PPR(4000CPR)
SシリーズNema23クローズドループステッピングモーター2.0Nm(283.22oz.in)エンコーダー1000PPR(4000CPR)
SシリーズNema23クローズドループステッピングモーター2.0Nm(283.22oz.in)エンコーダー1000PPR(4000CPR)
ベストセラー
SシリーズNema23クローズドループステッピングモーター2.0Nm(283.22oz.in)エンコーダー1000PPR(4000CPR)
SシリーズNema23クローズドループステッピングモーター2.0Nm(283.22oz.in)エンコーダー1000PPR(4000CPR)
SシリーズNema23クローズドループステッピングモーター2.0Nm(283.22oz.in)エンコーダー1000PPR(4000CPR)
SシリーズNema23クローズドループステッピングモーター2.0Nm(283.22oz.in)エンコーダー1000PPR(4000CPR)
SシリーズNema23クローズドループステッピングモーター2.0Nm(283.22oz.in)エンコーダー1000PPR(4000CPR)
SシリーズNema23クローズドループステッピングモーター2.0Nm(283.22oz.in)エンコーダー1000PPR(4000CPR)
SシリーズNema23クローズドループステッピングモーター2.0Nm(283.22oz.in)エンコーダー1000PPR(4000CPR)
7 レビュー - レビューを書く
¥4,625
5 + ¥4,434
10 + ¥4,258
50 + ¥4,097
100 + ¥3,946
  • 在庫あり: 10000
  • モデル: 23HS30-5004D-E1000
  • 総重量: 1.33kg
  • 認証: ISO, CE, UKCA, RoHS

オプション:

カートに入れる
質問
ウイッシュリストに入れる 比較リストに入れる
「中古製品」とはどういう意味ですか？
アメリカ、イギリス、EU、オーストラリア、ロシアのお客様は、現地倉庫の選択を優先してください。EUについては、ドイツの倉庫を選択してください。
この選択の利点には、配送時間の短縮と、関税が発生しないための全体的なコストの削減が含まれます。
24時間以内に発送します！
24 時間以内に発送とは、基本的に、十分な在庫がある場合、商品が 24 時間以内に出荷または倉庫から出荷されることを意味します。続きを読む.

電気的仕様

  • メーカー部品番号：23HS30-5004D-E1000
  • フェーズ数：2
  • ステップ角：1.8度
  • 保持トルク：2.0 Nm(283.22oz.in）
  • 定格電流/相：5.0A
  • 相抵抗：0.42オーム±10％
  • インダクタンス：1.7 mH±20％(1KHz)
  • 絶縁クラス: B 130°C[266°F]

物理的仕様

  • フレームサイズ：57 x 57mm
  • 本体長さ：98mm
  • 軸径：Φ8mm
  • シャフトの長さ：21mm
  • D-CUTシャフトの長さ：15mm
  • リード長さ：300mm
  • 重量：1.22kg

エンコーダー仕様

  • 出力回路タイプ: ディファレンシャルタイプ
  • エンコーダータイプ: 光インクリメンタル
  • エンコーダー分解能: 1000PPR(4000CPR)
  • 出力信号チャンネル: 2チャンネル
  • 最小供給電圧: 4.5V
  • 最大供給電圧: 5V
  • 出力電流: 25mA
  • 出力高電圧: 4.5V
  • 出力低電圧: 4.2-4.3V
  • 最大出力周波数: 60kHz

繋がり

ピン
1
2
3
4
モーター
A +
A-
B +
B-

ピン
2
3
1
13
11
12
エンコーダー
VCC
EGND
EA +
EA-
EB +
EB-
モーターには、800 万回曲げても故障しない柔軟性の高いケーブルが付属しています。
製品タイプ
製品タイプ 閉ループ ステッピング モーター
電気的仕様
インダクタンス(mH) 1.7
エンコーダタイプ 光インクリメンタル
エンコーダ分解能 1000PPR
トルク・推力曲線はありますか？ はい
位相抵抗(Ω) 0.42
保持トルク(Ncm) 200
保持トルク(oz.in) 283.22
出力信号チャンネル 2
出力回路タイプ ディファレンシャル
定格電流(A) 5.0
物理仕様
IP等級 40
フレームサイズ(mm) Nema 23 (57 x 57)
在庫方法 専用のインベントリ
本体長さ(mm) 101
製品シリーズ S
軸の長さ(mm) 21
軸径(mm) 8



ファイル サイズ
23HS30-5004D-E1000_Full_Datasheet.pdf 288.61KB Download
23HS30-5004D-E1000.STEP 8.79MB Download
23HS30-5004D-E1000_Torque_Curve.pdf 191.12KB Download
